台式机用螺杆平口虎钳装配结构

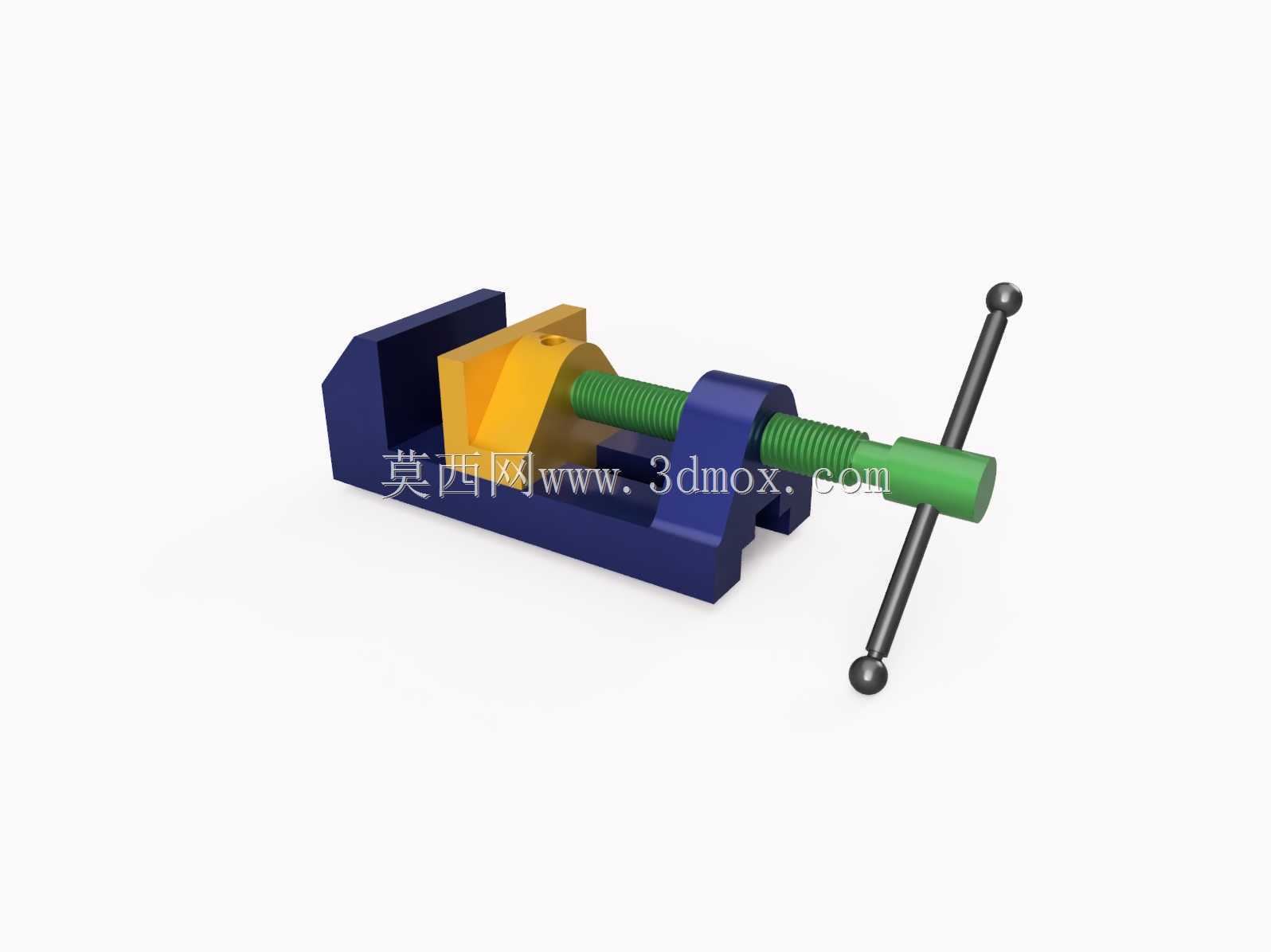

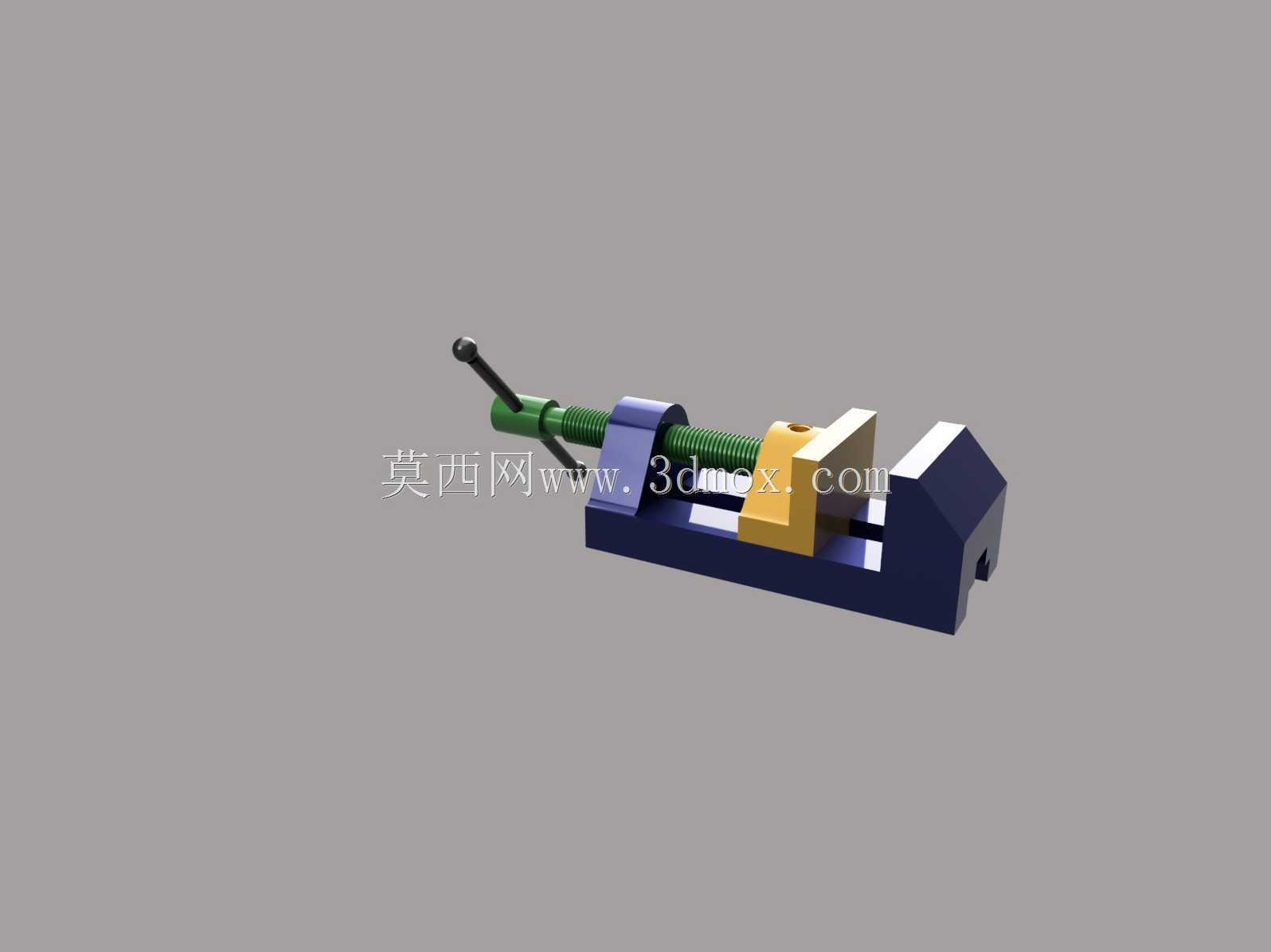

　　这套虎钳结构面向钳工修配、小型零件铣削、钻孔定位和装配夹持场景，属于机加工工位上最常见的手动夹紧工装。整体采用固定钳体、活动钳口、梯形螺杆、导向座、手柄和钳口垫块的组合方式，工件放入两钳口之间后，通过转动横向手柄带动螺杆旋转，活动钳身沿底座导向方向直线进给，从而把毛坯或半成品稳定压在固定钳口侧。

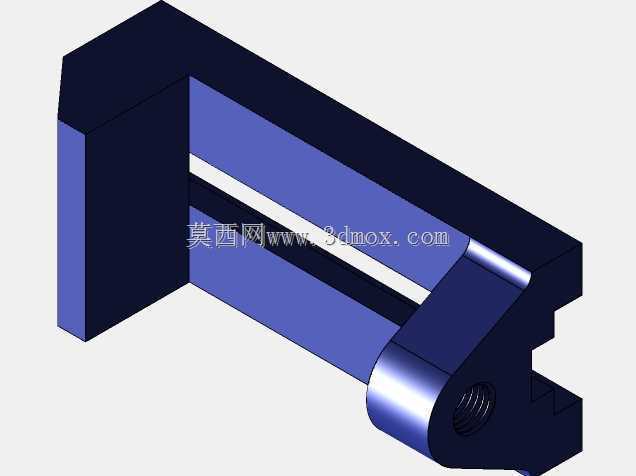

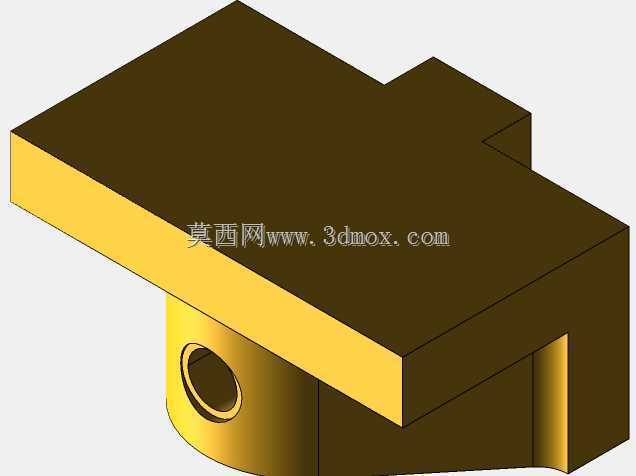

　　从实际使用看，这类虎钳并不追求复杂动作，而是强调夹持可靠性、操作连续性和维护便利性。固定钳体承担主要反力，底部和侧面形成较宽的支撑边界，安装时可通过工作台T型槽螺栓压紧；活动钳口在螺杆推力下前移，钳口面与工件接触面保持平行，能够减少装夹歪斜。螺杆端部配合回转手柄，操作人员可根据工件材质和加工载荷控制预紧力，轻工件用于划线、打磨时可快速开合，重切削时则通过加力杆获得更大夹紧力矩。

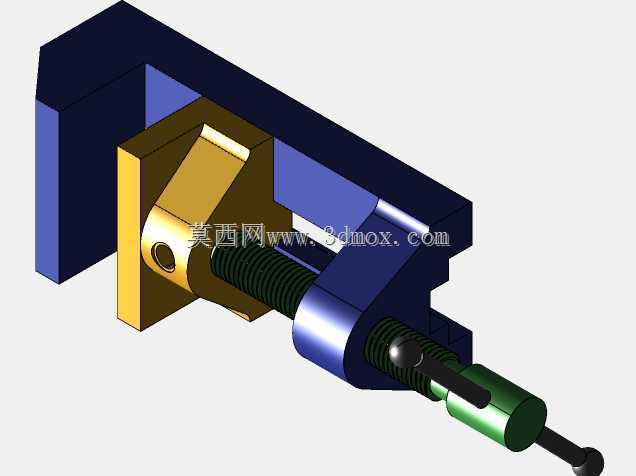

　　建模时需要重点处理螺杆与螺母副的同轴关系、活动钳身相对固定底座的滑动间隙，以及手柄穿杆与螺杆头部的十字连接。钳口区域应保留可更换垫块的位置，垫块磨损后可直接拆换，不必整体报废钳体。底座外形虽然紧凑，但受力路径很明确：切削力从钳口传入活动钳身，再经螺杆、螺母座和固定本体传递到工作台，因此侧壁厚度、导向长度和螺母座包络范围都不能只按外观比例随意压缩。

　　外形边界方面，横向长度主要由螺杆行程和固定钳体深度决定，手柄回转直径构成操作空间上限，布置在机床工作台上时，要在虎钳左右两侧预留手柄转动范围，避免与刀具、护罩或工位器具干涉。钳口高度决定可夹持工件的竖直支承范围，过高工件需要配合平行垫铁支承底面，防止夹紧时翘起；底部安装孔距则决定与工作台槽位的适配性。

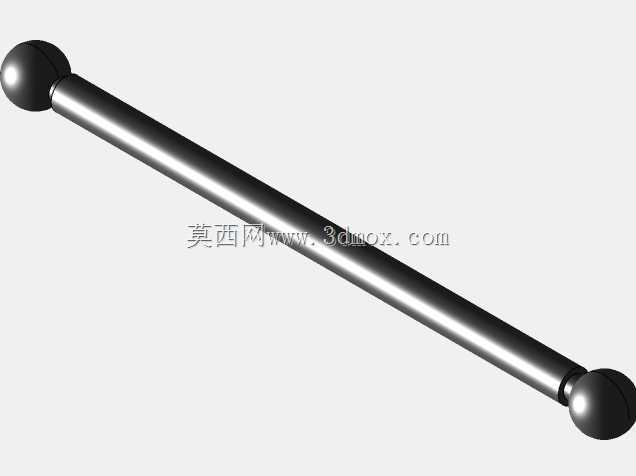

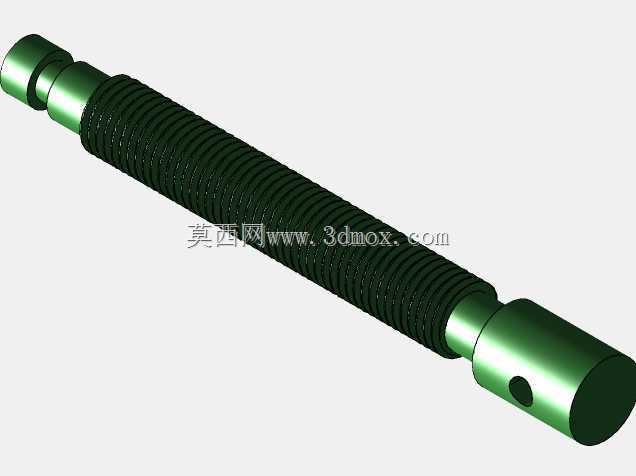

　　结构细节上，螺杆采用大导程梯形螺纹更适合频繁手动开合，螺纹段需要覆盖最大开口行程，末端设置限位以防止活动钳身脱出。固定钳口与活动钳口的咬合面宜做滚花或台阶处理，以提高对金属坯料的摩擦阻力。手柄两端的球形端头既方便双手施力，也能在快速转动时降低脱手风险。对于三维设计人员，装配时应检查钳口闭合状态、最大开口状态和手柄旋转姿态，确认运动过程中没有零件穿透，并在工程图中表达钳口平行度、底座安装面和螺杆中心高，这些尺寸直接影响后续加工、装配和现场装夹使用。
