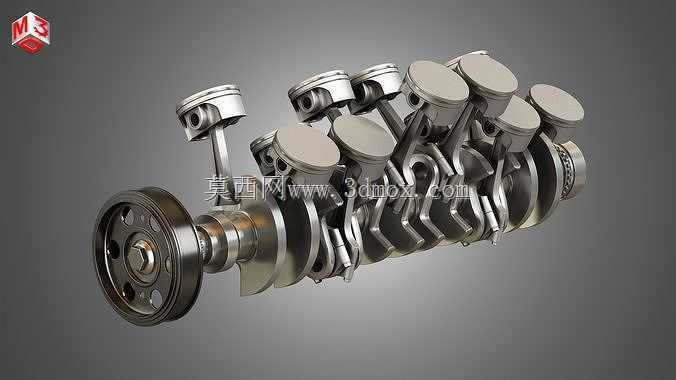

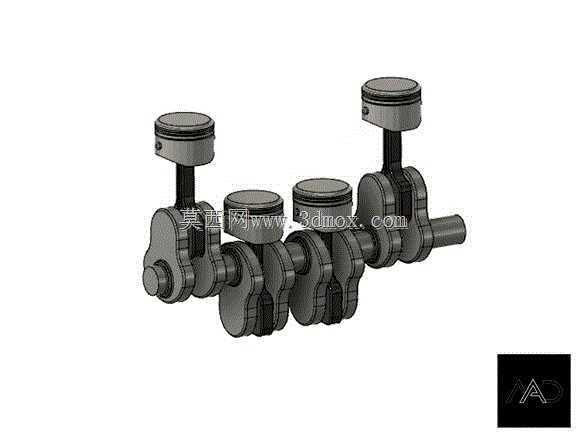

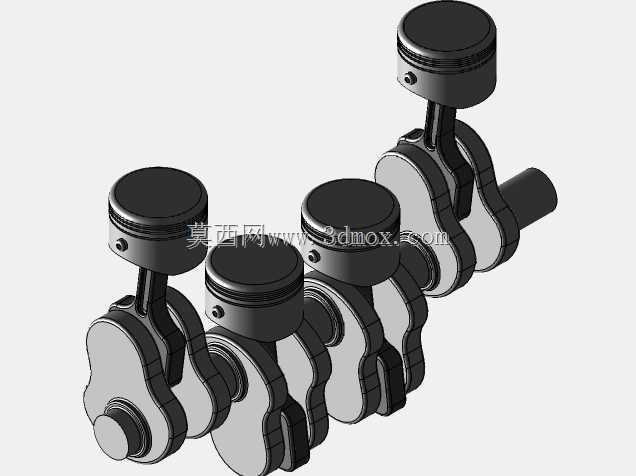

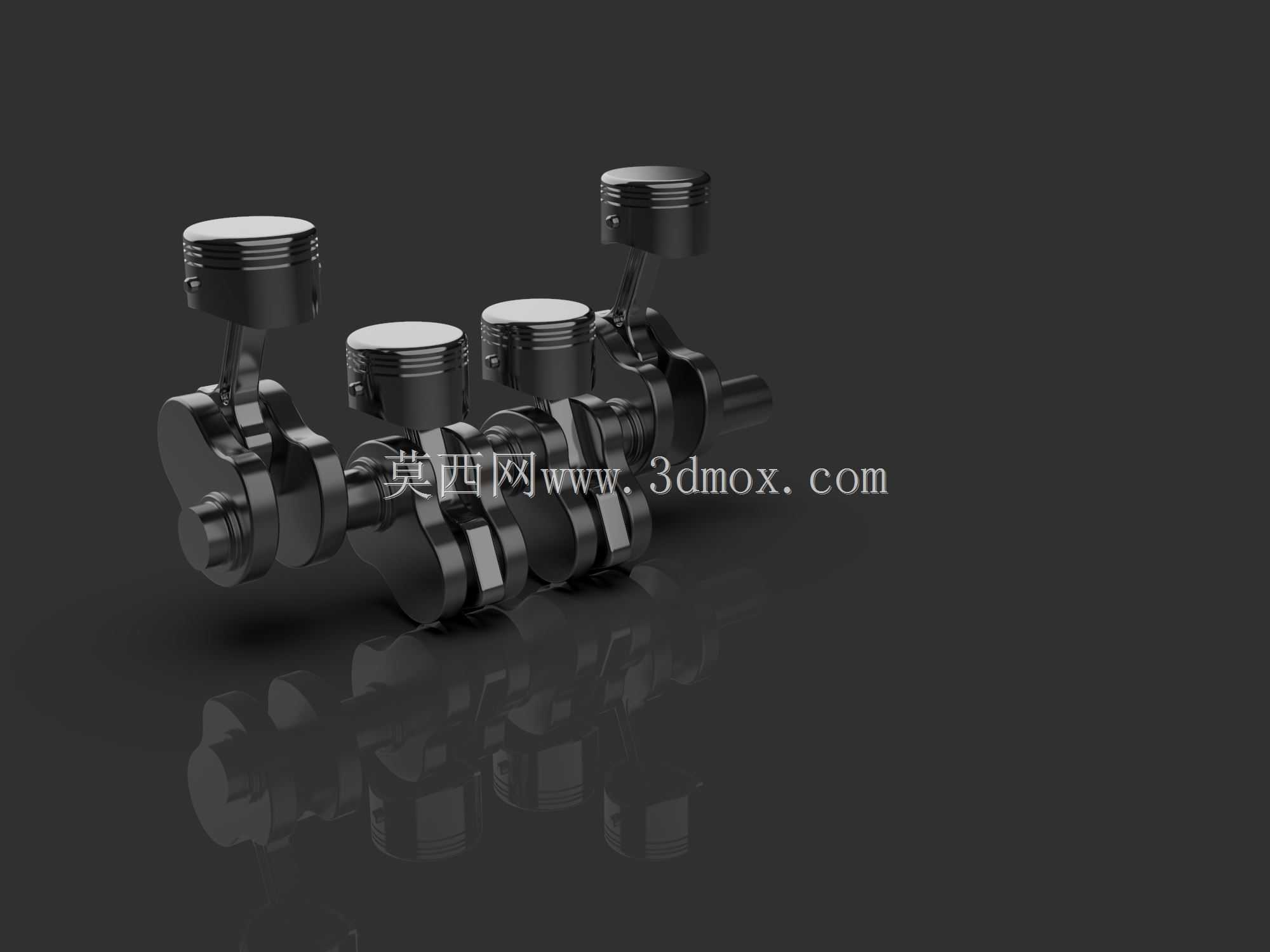

直列十二缸发动机活塞曲轴总成

　　这套曲柄连杆机构面向大排量V型或直列多缸内燃机的结构拆解与装配校核场景，在整机研发阶段，曲轴作为动力输出的核心承载件，需要把活塞往复运动转化为旋转扭矩，前端带轮端负责驱动附件轮系，后端飞轮端衔接变速箱输入轴，整套模型完整还原了十二组活塞、连杆与曲轴曲拐的对应相位关系。

　　从实际用途看，活塞在气缸内承受燃烧爆发压力，通过活塞销把载荷传递给连杆，连杆大头抱在曲轴连杆轴颈上，将直线往复运动转换为曲轴的连续回转；曲轴主轴颈被缸体主轴承座约束，轴颈之间的平衡重用来抵消活塞连杆组往复惯性力与旋转离心力，降低整机振动。建模时先按发火顺序确定各曲拐的空间夹角，相邻曲拐错开设定相位，保证各缸做功冲程均匀分布，避免扭矩输出出现大幅波动。

　　结构设计上，活塞顶部采用适配燃烧室的凹顶造型，环槽区域预留三道活塞环安装位，分别对应气环与油环，活塞销座两侧做加强筋过渡，避免销孔处应力集中；连杆杆身采用工字形截面，在保证抗弯抗扭刚度的同时控制往复运动质量，大头采用斜剖分面设计，方便装配时从气缸孔内穿入，轴瓦位置预留润滑间隙。曲轴的主轴颈与连杆轴颈之间设置贯通油道，压力润滑油从主油道进入轴颈间隙，再沿斜油道输送到连杆大头，为高速相对运动的摩擦副持续供油。

　　外形与安装边界方面，曲轴轴向总长需匹配缸体曲轴箱的轴向跨度，前端轴颈预留正时齿轮、皮带轮、启动爪的安装定位面，后端法兰预留飞轮螺栓孔与油封配合轴颈；活塞外径与气缸内壁保留规定配缸间隙，活塞在上止点、下止点往复运动时，连杆摆动角度不能与缸套内壁发生干涉，连杆大头随曲拐回转的轨迹也需要和缸体曲轴箱内壁、主轴承座侧边预留安全间隙。平衡重的回转轮廓要在曲轴箱内部避让出足够空间，整机装配时活塞连杆组需从缸体上方装入，曲轴从缸体下侧主轴承座就位，再扣合主轴承盖完成轴向与径向定位，整套数模可直接用于运动干涉校验、动平衡方案评估以及装配工艺演示。
