锥齿轮差速器传动总成结构设计

　　差速传动部件多用于行走机械两侧驱动轮之间，核心作用是在动力输入保持连续的前提下，允许左右输出轴以不同转速旋转，消除车辆转弯、路面起伏或两侧附着条件不一致时轮胎与地面之间的滑动摩擦。这套锥齿轮差速器总成围绕主减速从动锥齿轮、差速器壳体、行星锥齿轮、半轴锥齿轮、行星齿轮轴以及输入主动锥齿轮展开，各零件的啮合关系、装配间隙和运动边界在三维环境中完成完整搭建。

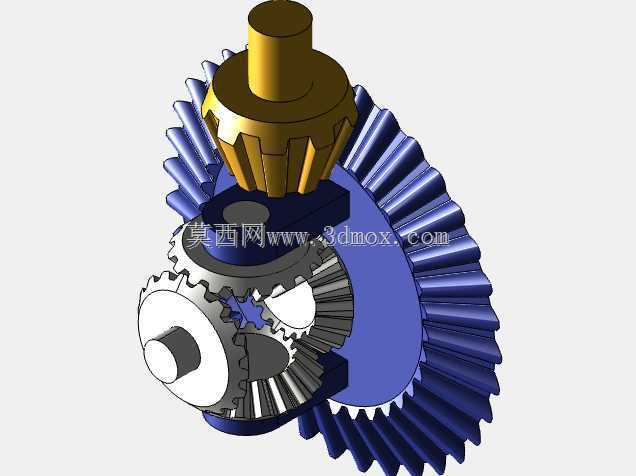

　　从实际布置来看，大尺寸从动锥齿轮承担主减速级的扭矩传递，齿圈沿外缘布置，齿向沿锥面均匀分布，与上方主动小锥齿轮形成正交啮合。主动锥齿轮集成输入轴段，轴颈保留轴承安装位，动力经该轴传入后，通过主减速齿轮副放大扭矩并改变传动方向。差速器壳体与从动锥齿轮刚性连接，壳体内部容纳两个或四个行星锥齿轮以及两根半轴齿轮；行星齿轮空套在十字轴或直销轴上，既随壳体一同公转，又可在两侧半轴转速出现差异时绕自身轴线自转。

　　结构设计时，锥齿轮的节锥角、齿宽、模数和齿数需要同时满足承载能力与包络空间限制。主动小齿轮齿数较少，输入端轴径根据扭转强度和轴承支承跨距确定；从动大齿轮外径决定桥包或传动箱的最小内腔轮廓，齿圈背面与壳体连接面需要布置螺栓孔或定位止口，保证高速旋转时的同轴度。差速壳外形并非规则回转体，内部开窗用于齿轮装入、润滑油脂流动和装配检修，壳体两侧的轴孔与半轴齿轮轴颈形成回转支承边界。

　　安装边界方面，输入轴轴线与半轴输出轴线在空间上垂直相交，设计传动箱时需在主动轴周围预留轴承、油封和锁紧螺母位置，在两侧半轴方向保留花键或轴头连接长度。从动锥齿轮背部与壳体内壁之间要留出润滑通道，行星齿轮轴的轴向固定孔、销孔和止动槽不能与齿轮旋转轨迹干涉。半轴齿轮端面与壳体支承面之间通常设置耐磨垫片，行星齿轮背面也需设置球面或平面垫片，用于控制齿侧间隙并承受啮合产生的轴向分力。

　　建模过程中，齿轮副的正确啮合位置是重点：主动锥齿轮与从动锥齿轮的节锥顶点应汇交于同一轴线交点，行星齿轮与左右半轴齿轮的节锥也应围绕差速中心对称布置。装配验证时，可通过旋转输入轴观察两侧输出轴的运动关系：直线行驶工况下，壳体带动行星齿轮公转，两侧半轴齿轮等速输出；转弯工况下，行星齿轮产生自转，使一侧半轴转速增加、另一侧相应降低，而两侧转速之和仍与壳体转速保持确定关系。

　　该类结构广泛用于车辆驱动桥、低速运输设备、工程机械传动箱以及教学演示台架。设计时除关注齿轮强度外，还需校核壳体刚度、轴承支承位置、润滑方式和热膨胀间隙。三维装配模型能够直观暴露齿顶碰撞、垫片缺失、轴孔不同心以及工具夹持空间不足等问题，为后续工程图绘制、零件加工和传动样机装配提供直接依据。
