巴哈越野赛车钢管防滚安全车架结构

　　这套钢管桁架式车架结构面向BAJA巴哈越野赛事的单人越野赛车开发，核心作用是在非铺装路面高速颠簸、飞坡落地、侧翻甚至翻滚工况下，为驾乘人员围合出不可侵入的生存舱，同时承担动力总成、悬架摆臂、转向系统、制动管路、座椅及安全护板的全部安装承载功能。

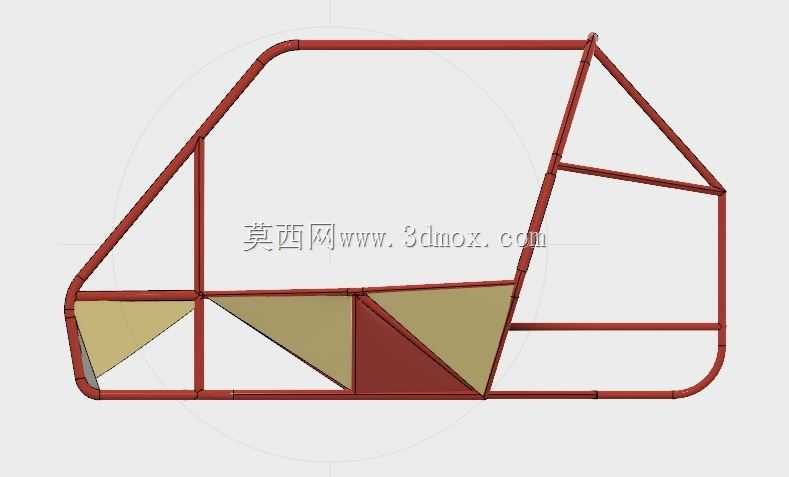

　　从结构布局来看，整车骨架采用冷拔无缝钢管弯管拼接成型，前部桁架区预留发动机、CVT变速机构与前悬架安装点位，管梁走向顺着冲击载荷传递路径布置：正面碰撞时冲击力可从前保险杠安装位沿多根斜撑管分流至侧围主纵梁，避免单根杆件集中受力失稳；中部驾驶舱区域严格按照赛事规则预留乘员肩部、头部、腿部的安全间隙，环舱主箍采用大管径连续弯管成型，减少对接焊缝数量，侧围交叉斜撑形成稳定三角形拓扑，即便单侧受到撞击，载荷也能通过交叉管分散到整个环舱结构。

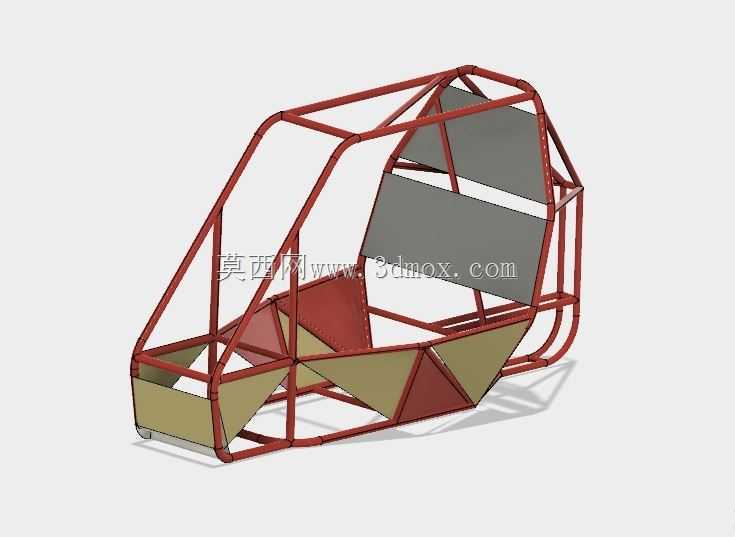

　　建模过程中先以人机工程点云确定座椅安装面、方向盘操作位、安全带锚点的坐标边界，再反向推导各管梁的空间走向：车顶防滚环的高度需保证头盔与钢管内壁保留足够缓冲间隙，前部车头管梁收窄以适配越野转向时的大转角轮跳空间，后部桁架延伸出后悬架安装支座与防撞尾梁，侧围下部预留的安装位可固定图示的复合材料护板，用于阻挡行驶中卷起的泥沙、石块撞击传动部件与乘员腿部。

　　安装边界层面，所有悬架硬点、发动机悬置孔位均在骨架建模阶段同步同轴匹配，管梁对接处采用相贯线切口贴合，保证焊缝全长熔透；外露的板材护板通过折弯角件与管梁预留的安装孔锁附，既可以快速拆卸维护传动部件，又能在侧向剐蹭时优先变形吸能，避免主承力管梁直接受冲击。整套结构在轻量化与刚性之间取得平衡，没有冗余的多余杆件，每一段钢管都同时承担承载、传力或防护的作用，完全贴合越野巴哈赛车高强度、短轴距、强抗冲击的使用需求。
