摩托车四缸动力总成与排气歧管总成

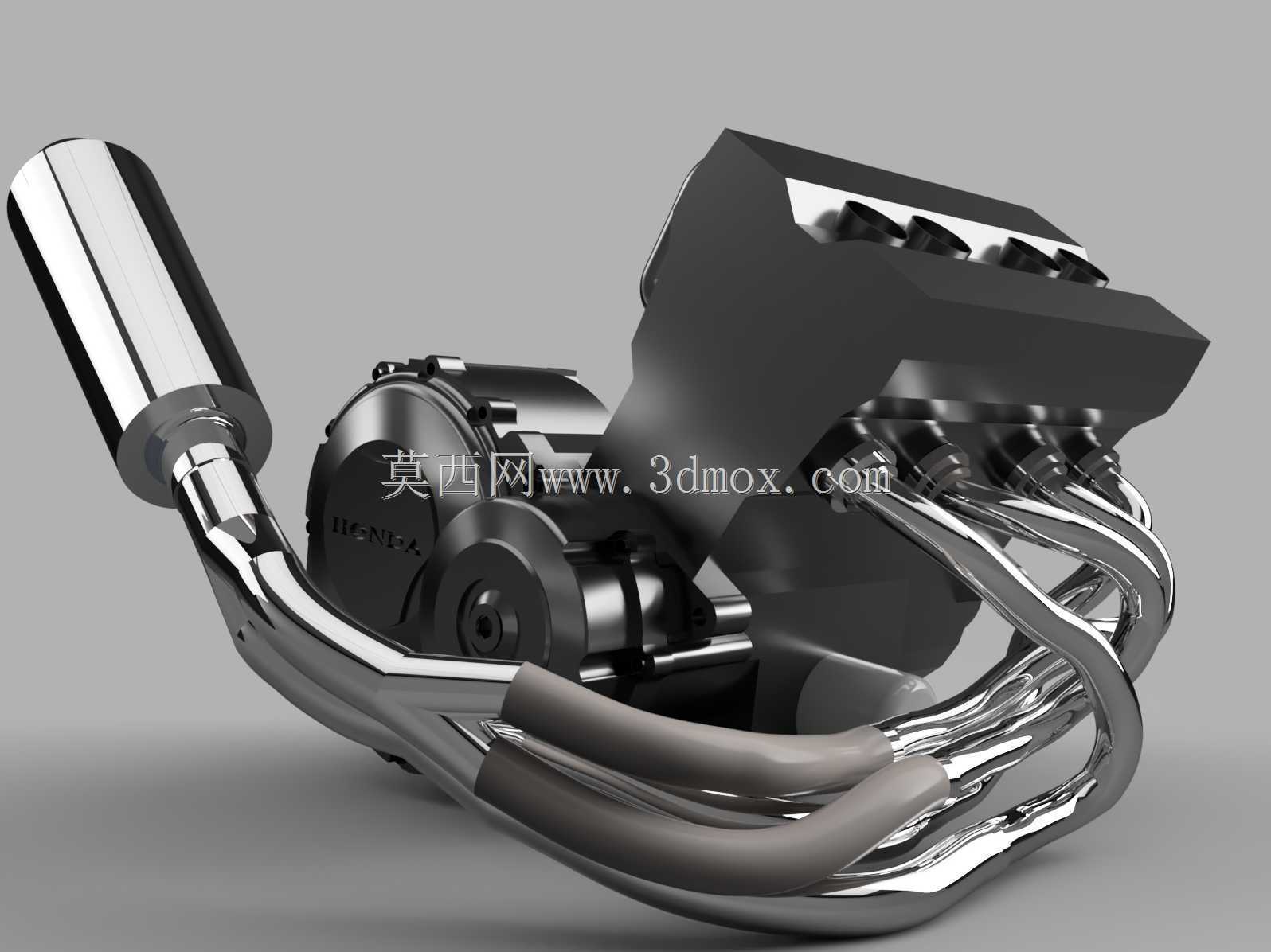

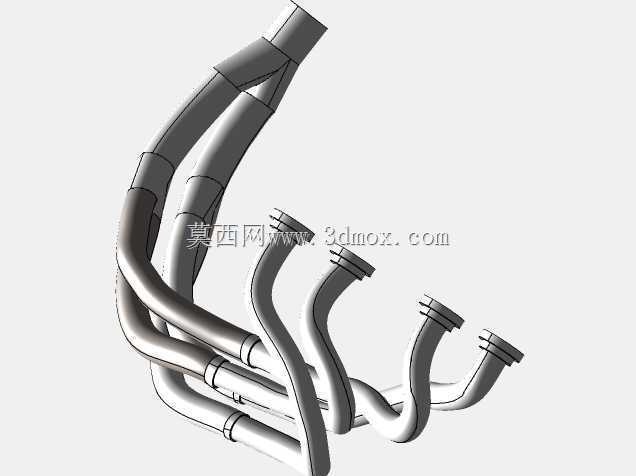

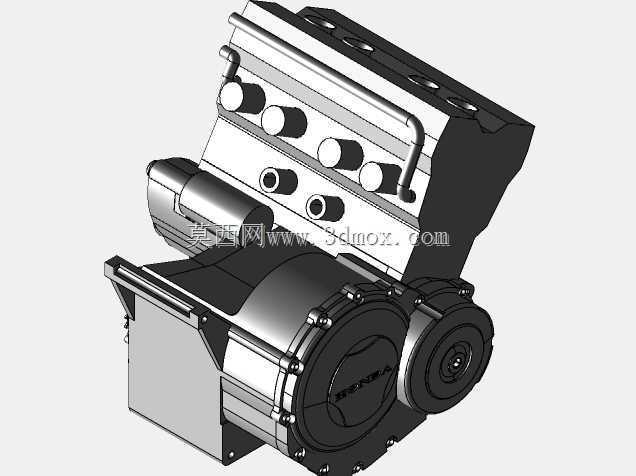

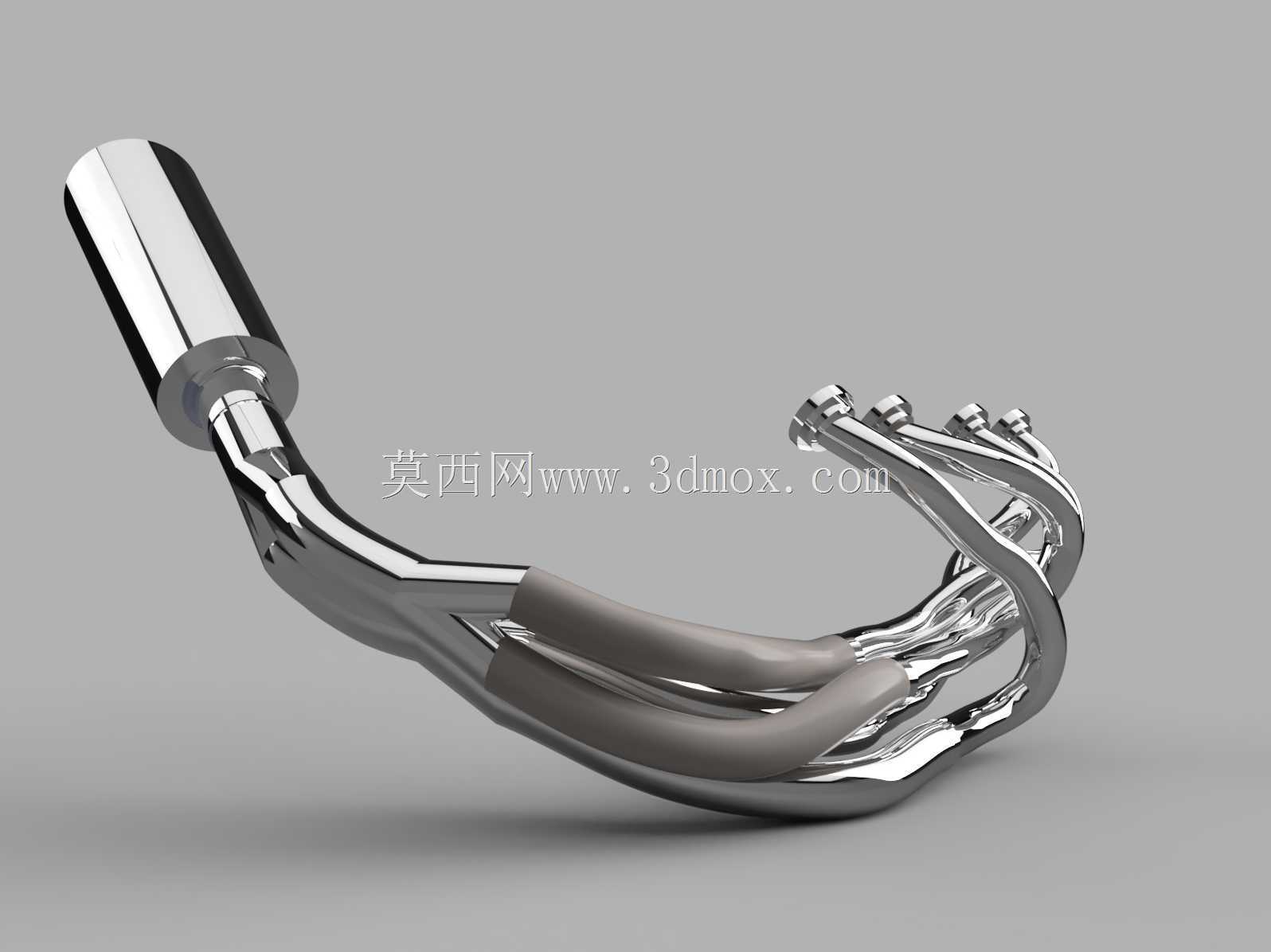

　　这套动力与排气总成的建模工作，最先要敲定的是缸体与车架挂载的边界约束，四缸直列机型的缸盖顶面预留了四个火花塞安装孔位，缸体侧端集成了启动马达、机油滤清器接口与侧置发电机舱，曲轴输出端的定位轴颈按照实车1:1比例还原，在做整车总布置校核时，可以直接把该总成挂载到摩托车车架的发动机吊耳点位上，核对前摇臂转向行程、后轮链条传动包角与脚踏位置的干涉情况。排气侧采用4-2-1的歧管汇合逻辑，四根独立的前段弯管分别对应四个气缸的排气口，每根弯管的弯曲半径都避开了缸体散热鳍片与车架主梁的空间，先两两汇合为两根中段管路，最终汇总接入单侧的长筒消音器，这种管路排布能在中低转速区间利用排气脉冲的扫气效应，提升气缸充气效率，消音器筒体采用双层夹腔结构，

　　外层抛光金属壳体既可以阻隔内部高温辐射，也能在整车外观上形成连贯的金属视觉线条。建模过程中所有管路的折弯走向都预留了隔热护板的安装间隙，歧管与缸盖排气口的对接法兰面加工有密封槽，装配时可以直接匹配标准排气垫片，法兰周边的螺栓孔位间距按照通用摩托车发动机接口规格设定，不需要二次扩孔调整。消音器尾端的吊挂点位置对应车架后摇臂上方的安装支座，吊挂橡胶衬套的安装位也做了还原，能够缓冲发动机运转带来的排气系统振动，避免管路长期受交变应力出现焊缝开裂。在改装场景里，这套数模可以直接用来核对不同排量发动机的换装空间，测算排气回压区间，也能作为定制不锈钢排气弯管的放样依据，每一段管路的中心线曲率都可以直接导出为弯管机的加工路径，不需要额外测绘实车。

　　缸体侧面的附件轮系布局也做了完整还原，水泵、机油泵的驱动接口位置清晰，在做冷却管路、机油管路的周边布置时，可以同步核对油管走向与排气高温段的安全距离，规避橡胶管路长期受热老化的风险。整机的重心位置经过排布优化，曲轴轴线高度与车架挂载点匹配，不会出现整车重心过度偏移影响操控的问题，排气歧管的最低离地间隙也在建模时做了校验，满足车辆过弯侧倾与经过减速带时的通过性要求。
