车用涡轮增压压力监测表结构

　　在涡轮增压动力总成的台架标定、整车改装和日常运行监测中，增压压力是判断进气系统状态的核心参数之一。该压力涡轮计面向发动机舱与驾驶舱仪表区的监测需求，用于直观呈现涡轮增压器输出后的进气压力变化，帮助工程人员或使用者识别增压建立、峰值保持、泄压回落等工况。建模时先依据实物规格确定圆形表头的外径、筒体轴向长度以及背部压力接杆的位置，再围绕仪表安装孔位、周边线束和管路避让关系组织外形，使结构能够嵌入标准仪表开孔，并保留后方接头与安装固定所需的边界空间。

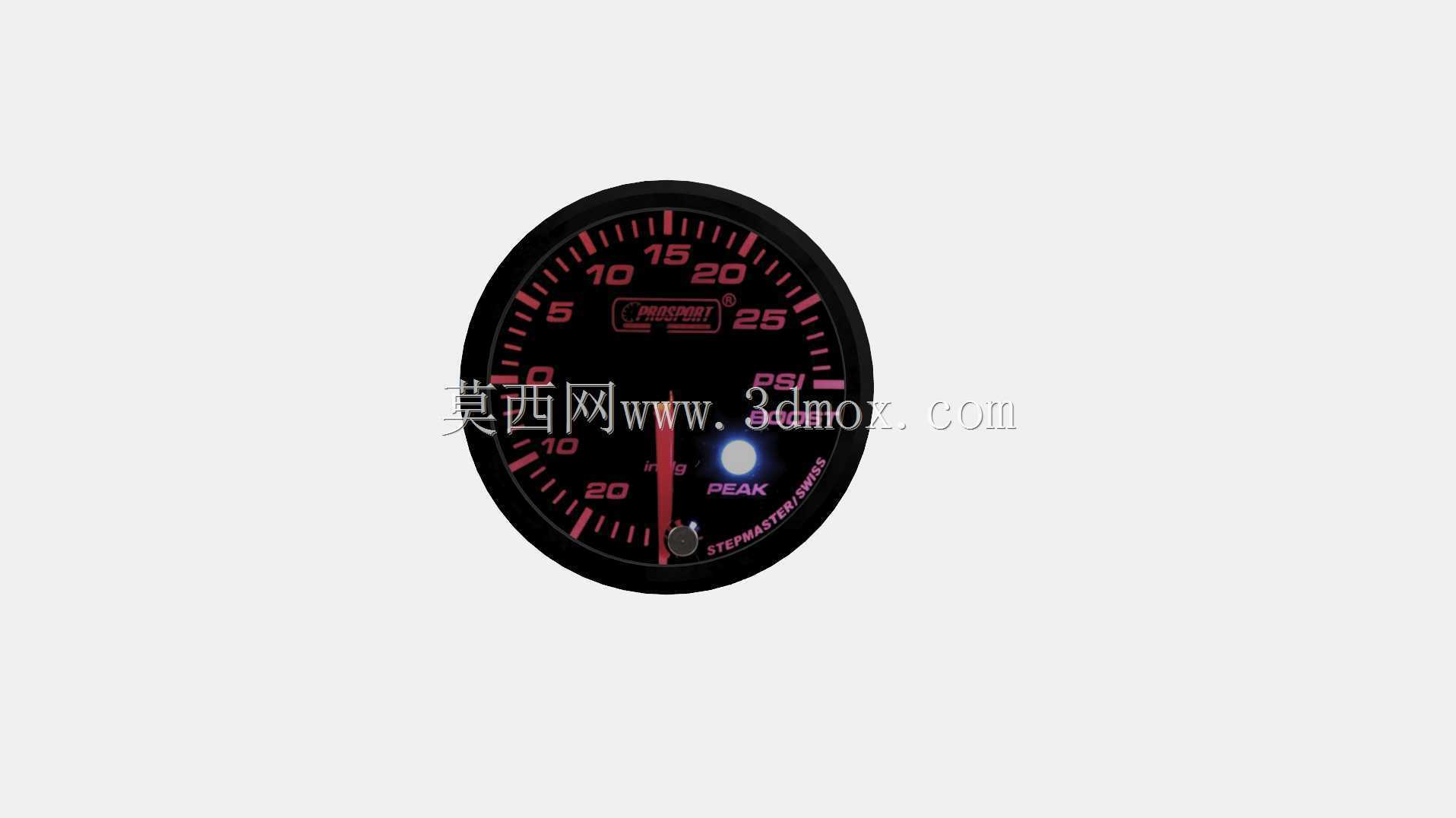

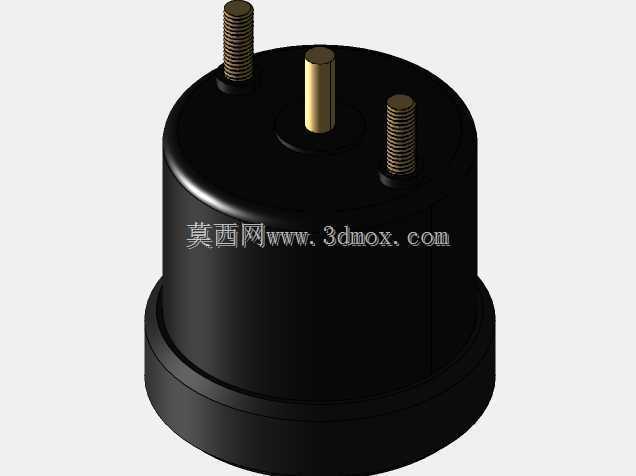

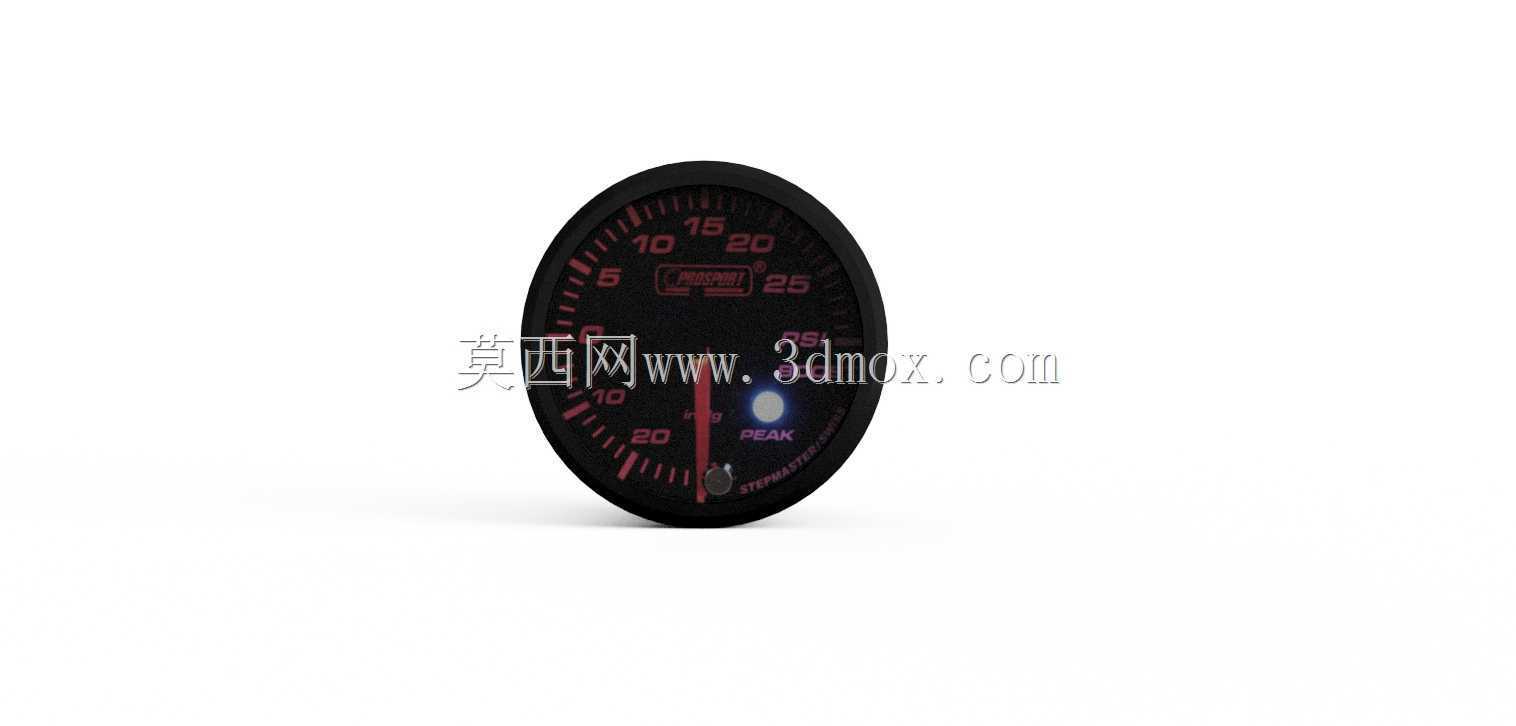

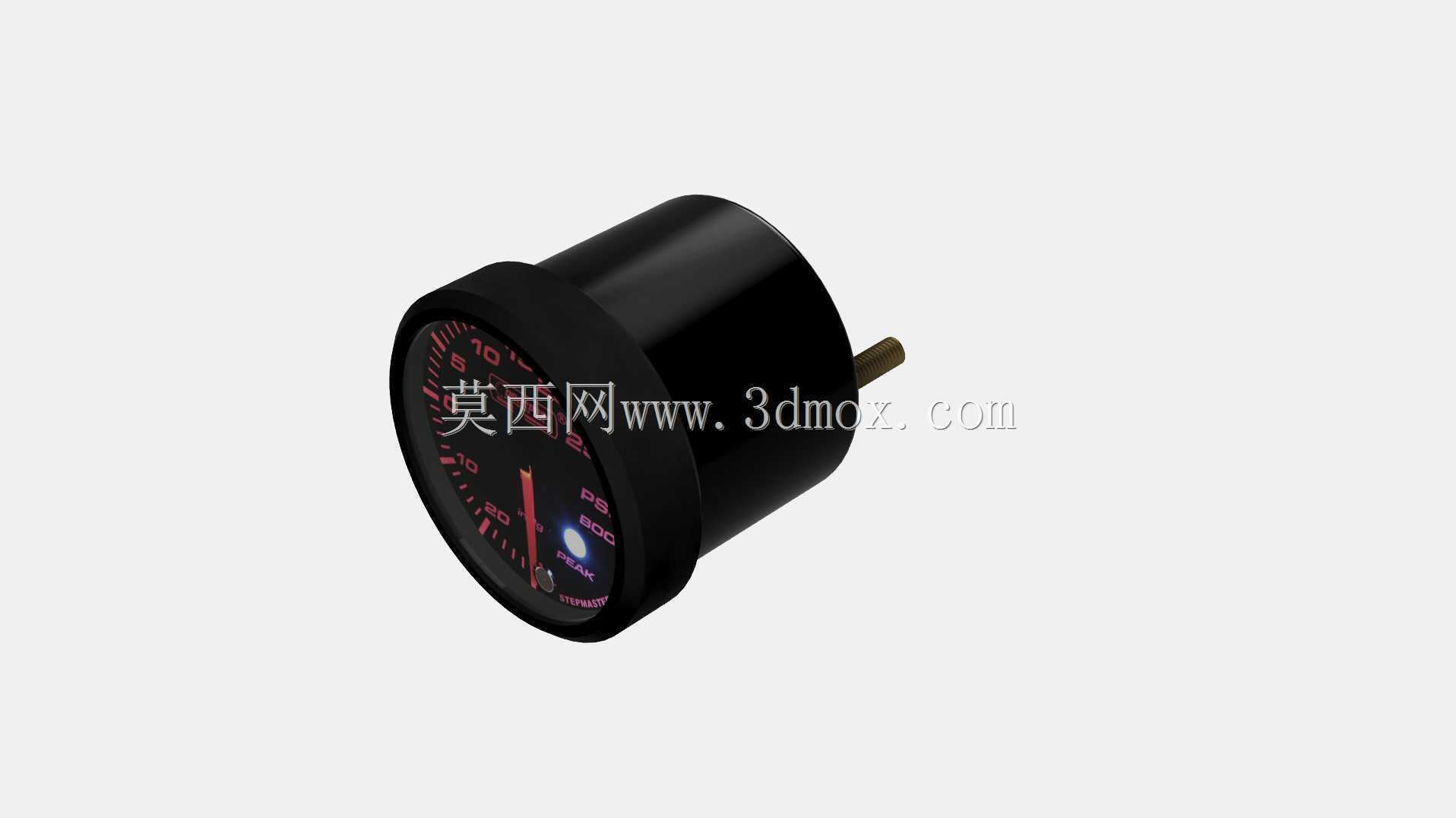

　　外观部分采用黑色圆筒主体配合圆形刻度面，前端表圈形成连续的环形边界，表盘区域承载刻度、指针和增压标识等视觉元素。筒体后侧伸出的细接杆用于压力引入或安装定位，其直径、伸出长度和偏心位置均按参考实物比例还原，便于在整车布置中检查与真空管、接头、支架之间的干涉情况。模型附带增压贴花信息，可在渲染或装配评审时还原表盘读数氛围；需要注意的是，当前结构重点表达外壳、筒体和背部接口，表盘细节与指针不作为独立完整机构纳入，适合用于外观校核、安装空间分析和展示级装配，而不等同于仪表内部机芯的详细设计。

　　从使用场景看，这类仪表常布置在驾驶台、中控附加仪表位或测试台架面板上。工程师在三维环境中可利用该模型核对仪表前方可视角度、后方插拔空间、圆柱壳体与安装孔的配合直径，以及压力管路走向。对于改装车辆，增压值直接关联涡轮工况、节气门后进气密度和发动机负荷，仪表位置既要便于驾驶过程中快速读取，又不能遮挡原有仪表、开关或视野。建模思路上保留了圆筒壳体的主要特征和接杆方向，弱化内部不可见结构，使文件在整车总装、仪表台设计、宣传渲染和教学演示中都能轻量调用。

　　结构边界方面，前端大直径表盘面向观察者，后端筒体沿轴线沉入安装面板，接杆从背部偏置伸出，决定了管路不能紧贴壳体中心线布置。安装设计时需在面板后方预留筒体长度、接头旋转空间和维护拆卸距离；若增加固定卡环或支架，应围绕圆柱外圆布置，避免压接表盘边缘。该模型能够帮助设计人员在方案阶段确认仪表外形比例、安装姿态和相邻零件关系，减少后续实物试装中因孔位、深度或接头方向不匹配带来的返工。
