带橡胶衬套锈蚀稳定杆连杆总成

　　稳定杆连杆是乘用车与轻型商用车底盘横向稳定系统中的传力连接件，两端分别铰接在横向稳定杆端部与减振器支座或下摆臂安装点上，车辆过弯侧倾时，稳定杆扭转变形产生的反力矩通过这根连杆传递到两侧悬架，抑制车身侧倾幅度，同时把路面冲击带来的小幅高频振动在铰接点处衰减，避免刚性连接带来的异响与冲击载荷。

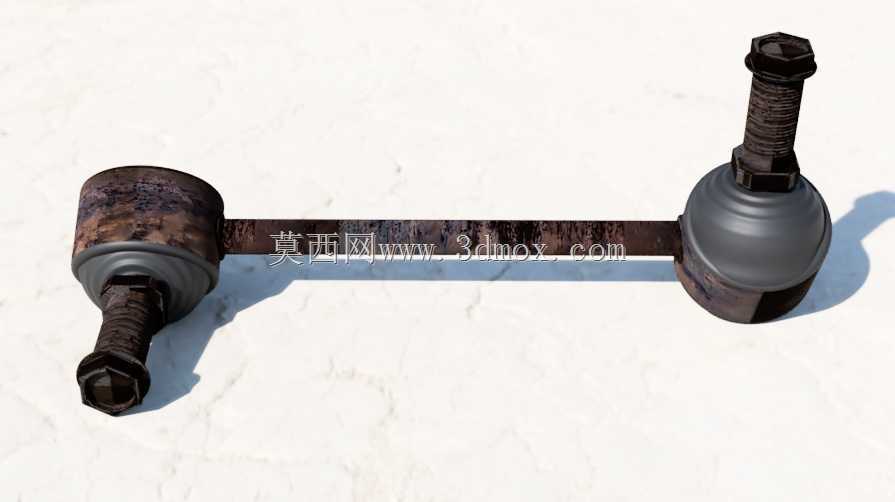

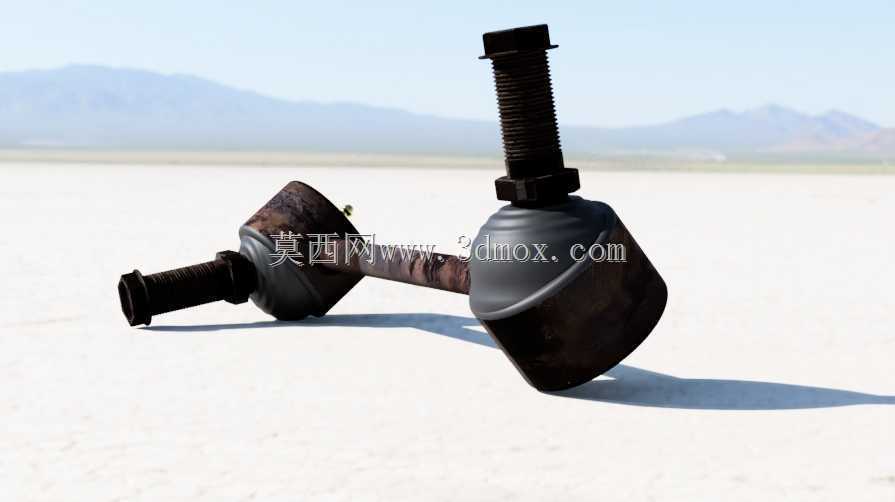

　　这套数模还原了长期服役后出现表面锈蚀的实车状态：杆身采用热轧圆钢弯折后整体成型，两端球销座与杆身采用过盈压装后焊接固定，球销座内部封装球铰结构，外侧硫化橡胶衬套，衬套外圈包裹金属冲压护罩，既保留球铰多自由度摆动能力，又通过橡胶形变补偿悬架跳动过程中稳定杆与安装座之间的相对位移，避免运动干涉。两端伸出的球销带六角锁紧螺母与平垫圈，安装时球销锥面穿过对应支座的锥孔，螺母按底盘规定扭矩拧紧后，锥面过盈贴合实现无间隙传力。

　　建模过程中先依据实车测绘点拟合杆身空间走向，稳定杆连杆并非平直杆件，两端球销中心距、球销轴线相对杆身的夹角都要和整车悬架硬点坐标完全匹配，若中心距偏差超过2mm，车辆过坎时就会出现连杆拉扯、衬套过早撕裂的问题。杆身直径按照承载等级选取，普通乘用车型一般选用18-25mm直径的实心圆钢，杆身中间平直段避让周边减振器筒、制动管路与线束，最小预留间隙不小于15mm，防止极限跳动工况下发生磕碰。两端球销座的外形按照实车锈蚀后的轮廓做了纹理还原，橡胶衬套的唇边、防尘罩褶皱都单独建模，装配时可以直接在三维环境中做运动包络校核：模拟悬架上跳、下跳全行程，检查连杆两端摆动角度是否超出球铰允许的最大摆角，常规球铰摆角设计余量在25°以上，避免极限工况下球销脱出。

　　这类零件在底盘改制、悬架维修配件开发、整车操稳性能仿真场景中都会用到，数模保留了完整的装配基准面与安装孔位，导入整车底盘装配体后可直接匹配硬点，不需要额外修整几何特征，锈蚀外观也可用于维修教学、故障件展示类的可视化场景。
