摩托罗拉e6s手机后盖结构设计

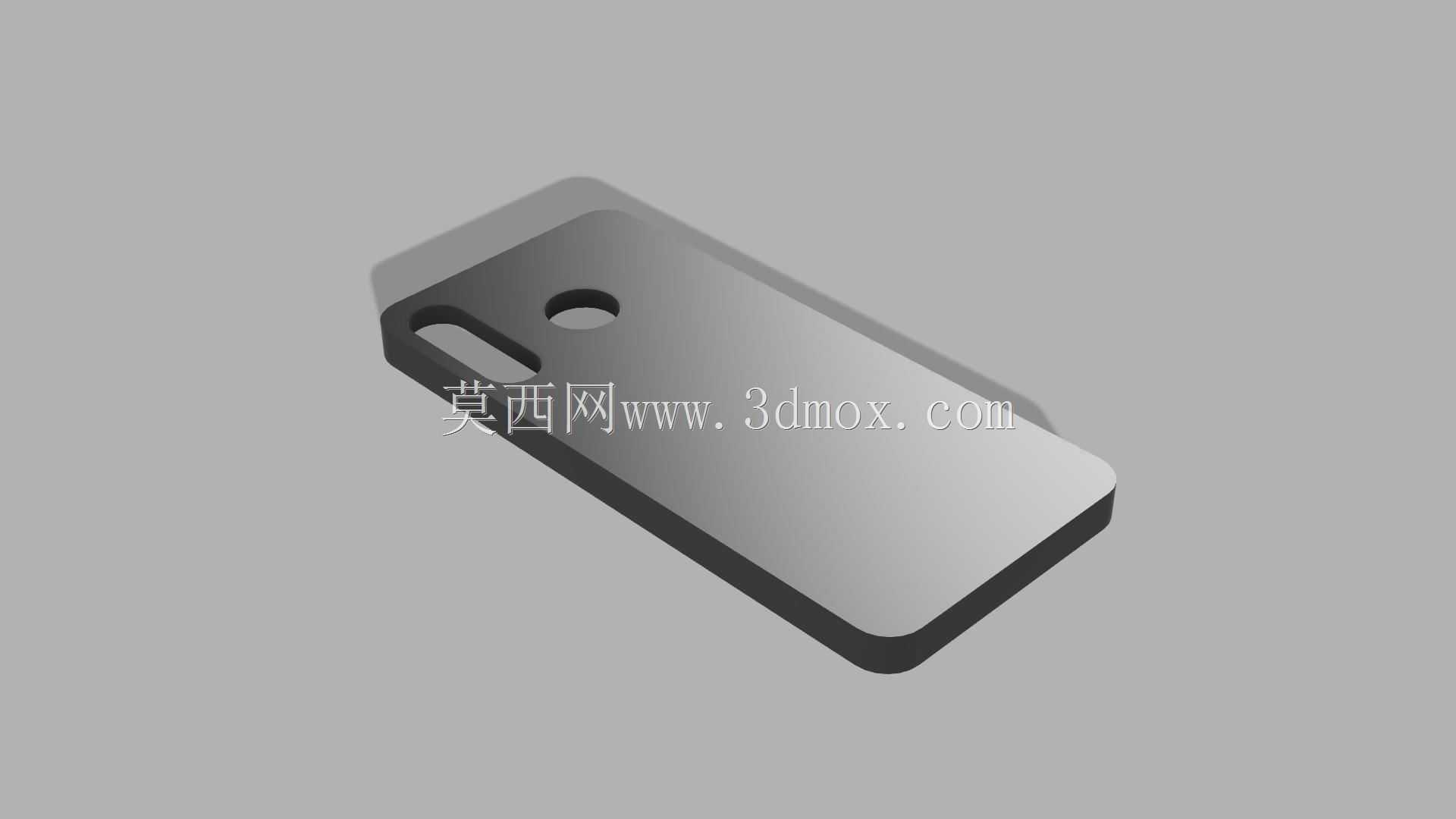

　　该后盖结构围绕直板智能手机背部防护与外观覆盖需求展开，参考摩托罗拉e6s整机形态完成三维建模，可用于消费电子结构教学、壳体造型验证、数码配件开发以及逆向设计练习。从实际装配关系看，后盖属于手机整机最外层的背部承载件，既要覆盖电池仓、主板区域和内部走线空间，也要为后置摄像头、闪光灯、指纹识别或辅助传感元件预留精确开孔，同时在四周形成连续包边，与中框、屏幕组件共同控制整机厚度和握持轮廓。

　　建模时先依据手机背部长宽比例建立基础薄板，再对四角进行大圆角过渡，避免直角边缘造成硌手感，也符合注塑或冲压成型时的材料流动规律。背部并非简单平面，而是沿长边方向带有轻微弧面，边缘区域逐步减薄并向中框收拢，这种处理能够让后盖在装配后与手部贴合更自然，同时减少侧边视觉厚度。摄像头区域采用局部凸起与长圆开孔组合，开孔位置、孔边距离和圆角半径都需要与镜头模组、密封泡棉及装饰件边界匹配；若孔位偏差过大，装配后会出现镜头视场遮挡、闪光灯漏光或装饰圈贴合不严等问题。

　　后盖内侧需要考虑卡扣、筋位、定位柱和避让槽。外表面虽然呈现连续光滑形态，但内部不能按等厚实体处理：沿边缘布置的卡扣用于与中框扣合，卡扣间距需兼顾装拆力和连接可靠性；局部加强筋可提高薄板抗翘曲能力，尤其在摄像头开孔附近，孔边会削弱截面刚度，需要通过加厚凸台或环形筋位补偿。电池对应区域应避免过高筋位干涉电池膨胀空间，主板屏蔽罩和连接器位置也要保留安全间隙。

　　从安装边界看，后盖外形尺寸受手机中框外缘约束，侧壁高度、倒扣量和拔模方向直接影响装配可行性。若用于塑料注塑，壁厚应尽量均匀，转角处设置圆角以降低应力集中；若用于金属或玻璃工艺评估，则需重点关注外观面曲率连续性、孔边强度和CNC加工余量。模型中呈现的背部开孔、圆角包边和薄层轮廓，能够帮助结构设计者理解手机后盖从外观曲面到内部装配约束的转化过程，也可作为检查数码产品壳体开孔避让、边缘配合和工艺成型合理性的参考对象。
