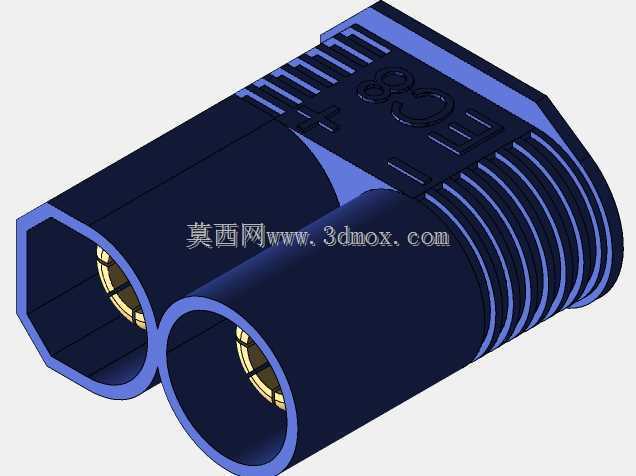

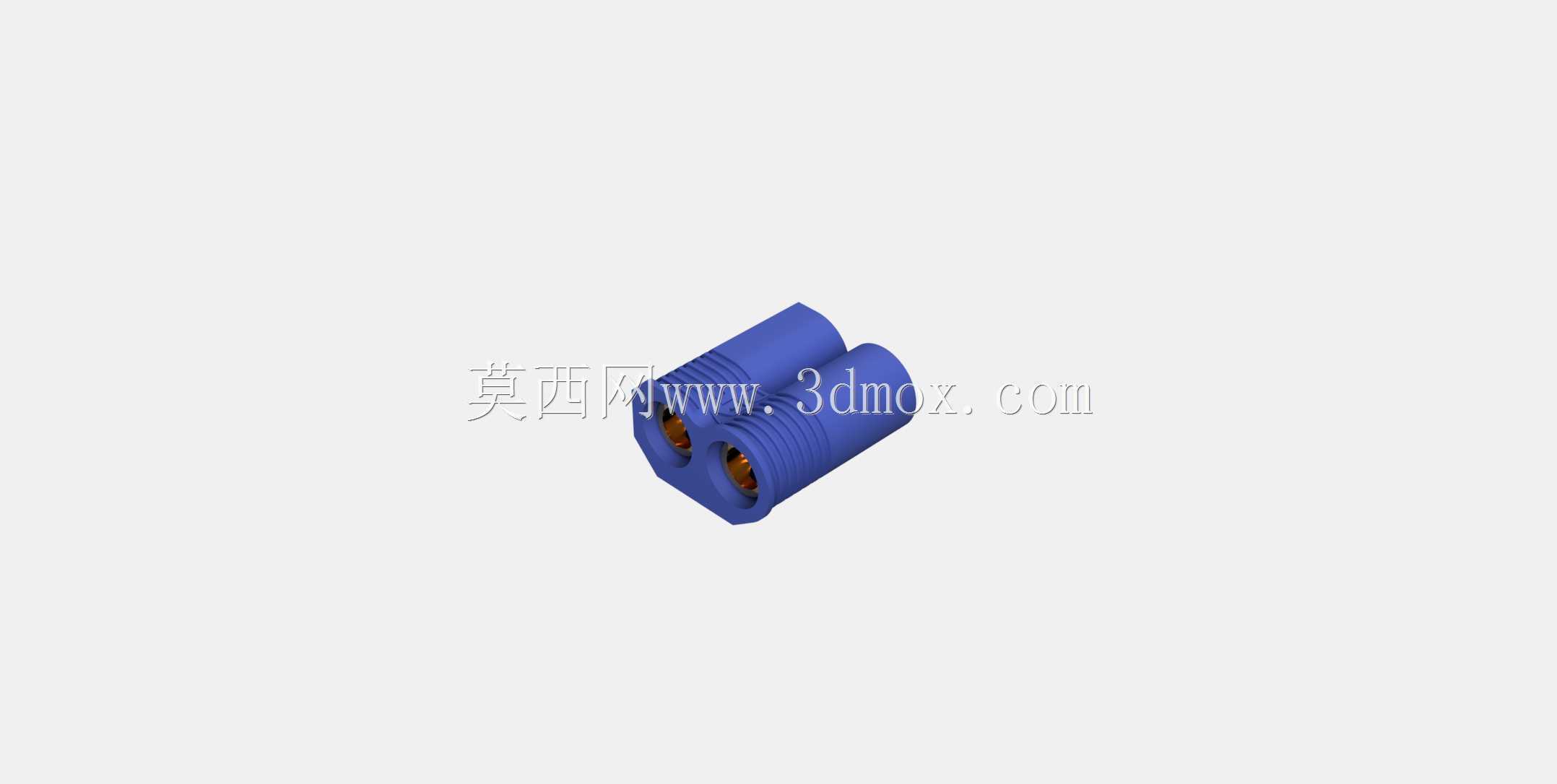

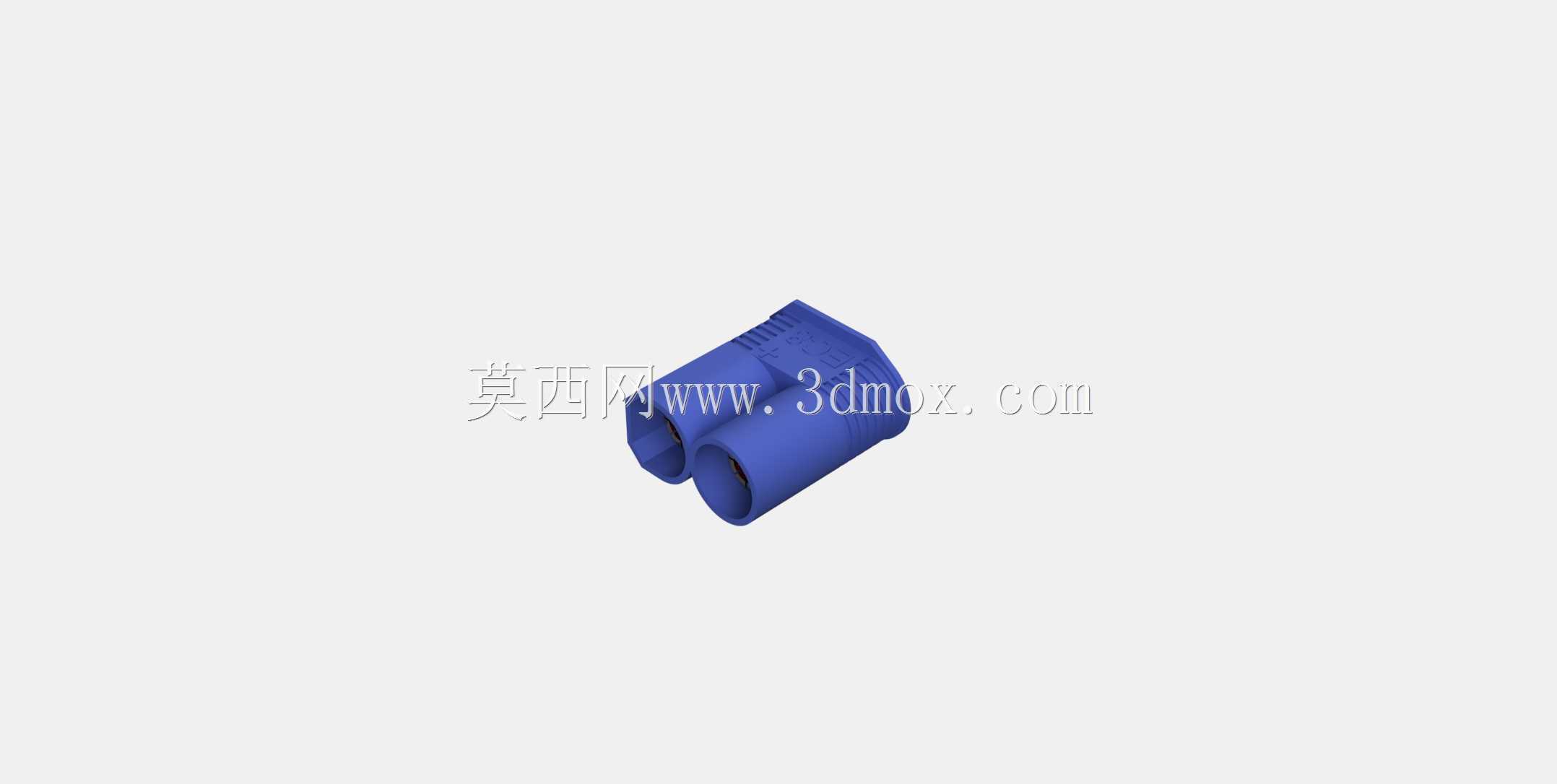

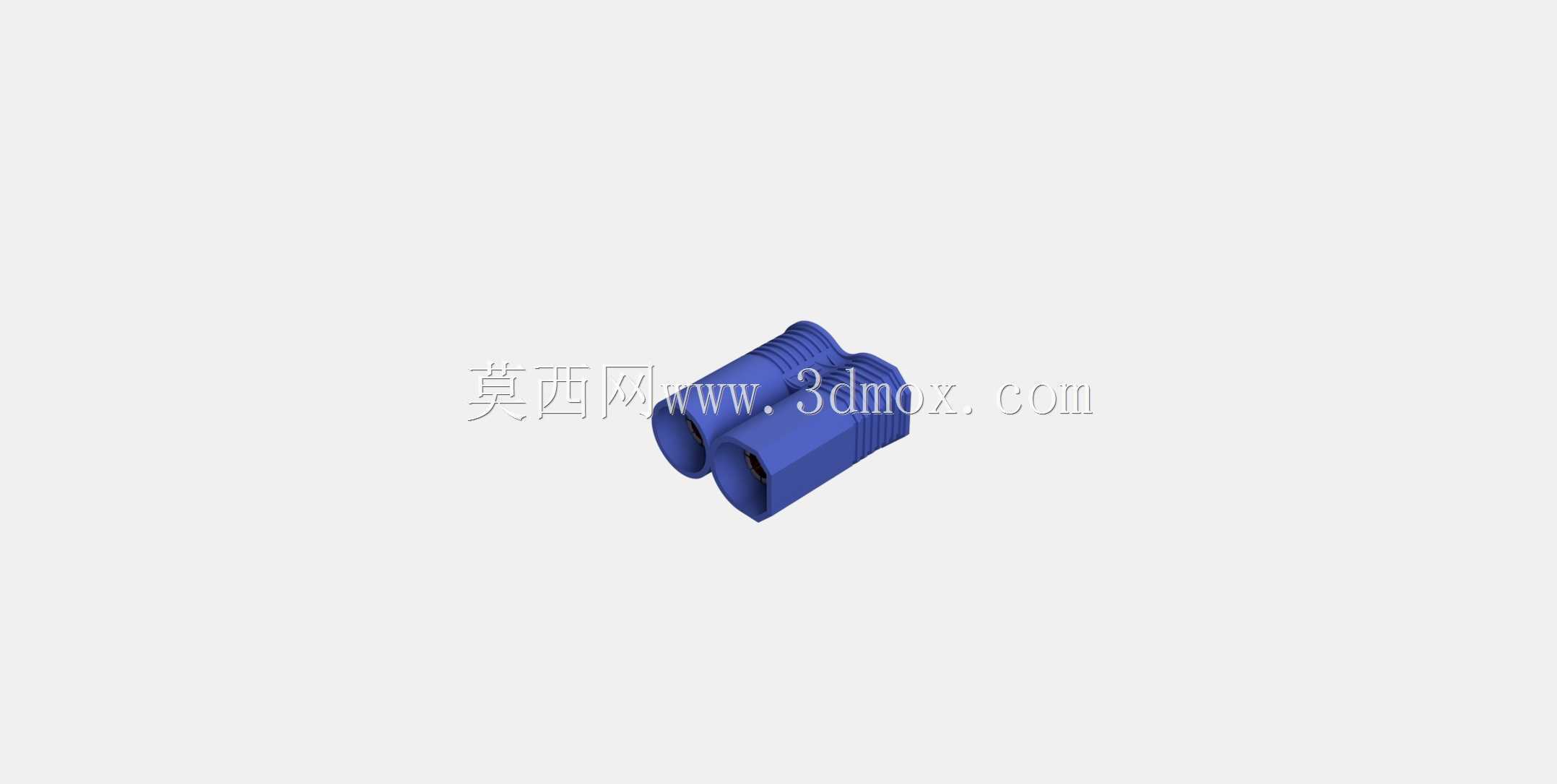

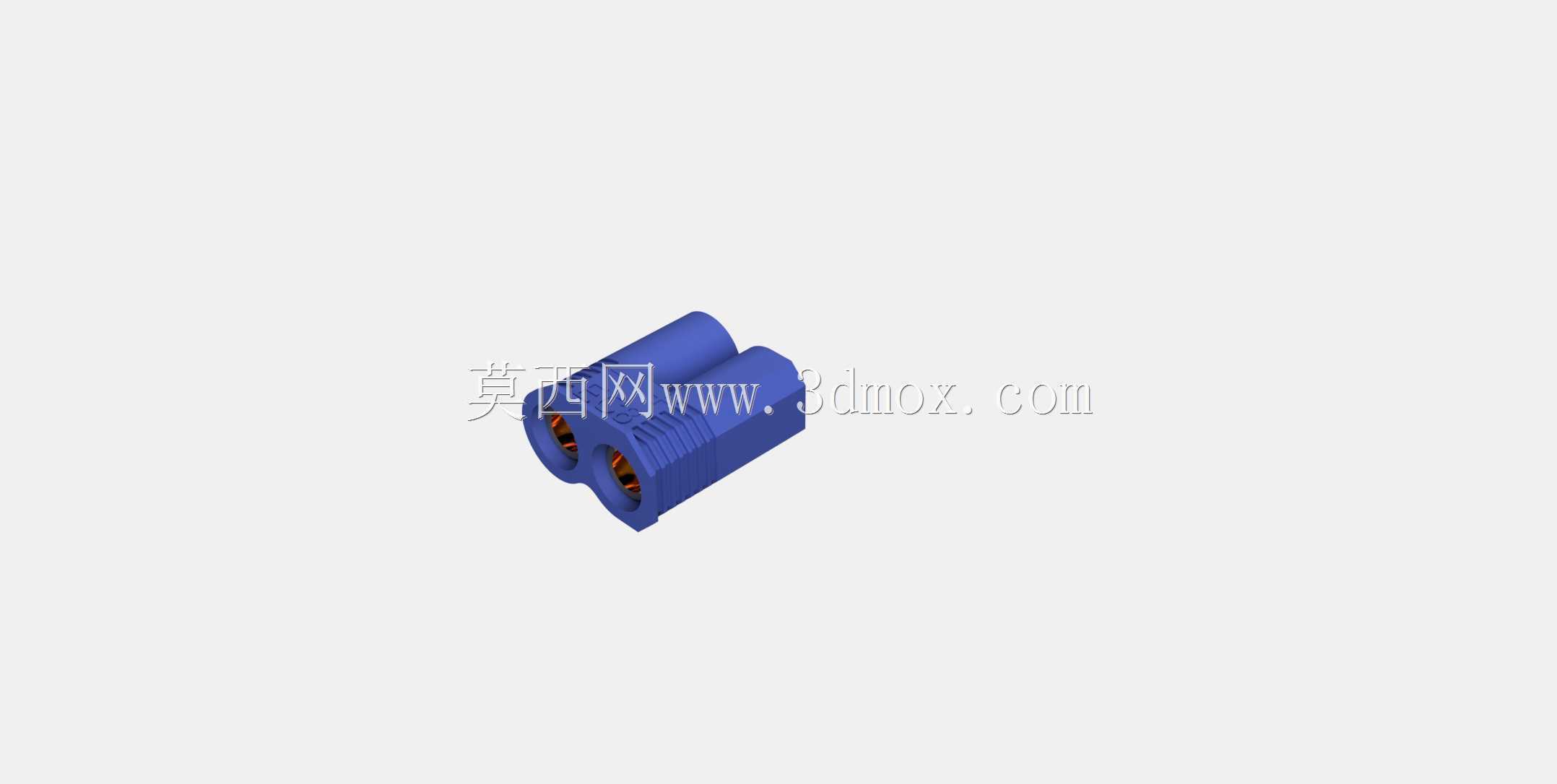

EC8蓝色母头航空接插件结构造型

　　这款EC8母端接插件的三维结构，在动力线束对接场景里承担大电流回路的快速插拔衔接作用，常见于航模动力供电、便携储能设备输出端口、小型电动运载工具的电池对接工位，也会在测试台架的临时供电回路里作为可快速断开的连接节点使用。建模时首先从对接配合的边界条件入手，插合端预留的两个插孔位严格匹配对应公头插针的中心距，插孔内部的接触段做了带抱紧张力的腔室结构，插针插入后可以依靠接触件的弹性形变保持足够的正向压力，避免设备运行中受振动影响出现接触电阻升高、瞬断的问题。外壳整体采用绝缘工程塑料的包覆形态，外露的蓝色绝缘壳体将两个带电插孔完全分隔，极间的绝缘爬电距离在壳体内部的隔筋上做了拉长处理，即便在高湿、多尘的户外使用场景下，

　　也能避免两极之间出现拉弧、漏电的风险。壳体外侧的防滑棱纹在建模时同步还原，徒手插拔时可以提供足够的摩擦力，不需要额外工具就能完成对接与分离操作，对接到位后壳体端面会和公头壳体形成齐平的贴合面，没有多余的凸出结构，在设备内部狭窄的布线空间里不会和相邻线束、结构件发生干涉。从安装边界来看，接插件尾部的线束引出腔预留了足够的线径容纳空间，适配对应平方数的动力线缆压接后装入，壳体外围的最大轮廓尺寸在布局时可以直接作为干涉检查的基准，两个插孔的轴向导向段做了小角度的导入锥面，公头插针插入时即使存在少量径向对位偏差，也能顺着锥面滑入插孔内部，降低盲插操作的对位难度。结构设计上把两个插孔的承载基座和外壳的绝缘隔挡做成一体化的形态，

　　既减少了装配时的零件数量，也让大电流通过时产生的热量可以顺着壳体内部的支撑筋均匀散出，避免局部热量堆积。整个模型按照实物1:1比例还原，所有配合面的公差预留都符合接插件的常规装配逻辑，结构工程师在做整机布线布局时，可以直接调取该模型完成端口位置的间隙校验，也能以此为基础调整线束的走向固定点，提前规避装配阶段出现的对接干涉、线束弯折半径不足等实际问题。
