这套减震结构主要面向两轮摩托车、全地形车以及小型改装车辆的后悬架使用,也可作为轻型代步车、试验车架和低速载具上的缓冲支撑部件。它的核心任务不是单纯把弹簧装在车架上,而是在车轮受到冲击时,把路面传来的突加载荷转化为可控的往复运动,再通过液压阻尼抑制弹簧反复弹跳,使轮胎在起伏路面上保持贴地,同时降低车架、座垫和承载部位受到的振动。
从结构布置看,模型包含螺旋压缩弹簧、筒式阻尼器、上下连接耳环、弹簧座、预紧调节环以及端部锁紧件。弹簧采用大节距红色螺旋外形,套在阻尼器外侧,工作时主要承担垂向支撑和冲击能量储存;阻尼器筒体承担导向和衰减振动的作用,内部活塞杆沿轴线伸缩,两端铰接结构允许悬架在跳动过程中产生小角度摆动,避免安装点因车架与摇臂相对运动而承受附加弯矩。
建模时需要重点控制几个边界。首先是上下安装孔的同轴关系和中心距,这直接决定整车悬架装配后能否落入设计行程;其次是弹簧自由长度、压并长度、有效圈数和中径,弹簧外径不能与阻尼筒、挡泥板或车架管发生干涉;再次是下端调节环的齿形和螺纹行程,它用于改变弹簧预压缩量,从而调整车辆空载或载人后的初始高度与支撑软硬。端部耳环孔径、衬套宽度和销轴方向也要与摇臂支架匹配,若铰接方向错误,减震器在侧倾和拉伸时会产生卡滞。
实际应用中,这类减震器常在压缩行程吸收坑洼、减速带和跳跃落地带来的冲击,在回弹行程依靠阻尼油液通过阀系产生阻力,防止车身连续俯仰。弹簧刚度偏软时舒适性较好,但重载下容易出现打底;刚度偏高则支撑直接,却会把细碎振动传给车架。设计阶段通常要结合整车重量、轴距、摇臂杠杆比和常用载荷确定弹簧线径与圈数,再根据阻尼器行程校核极限压缩位置,保证橡胶缓冲块、活塞杆和弹簧端部都有安全余量。

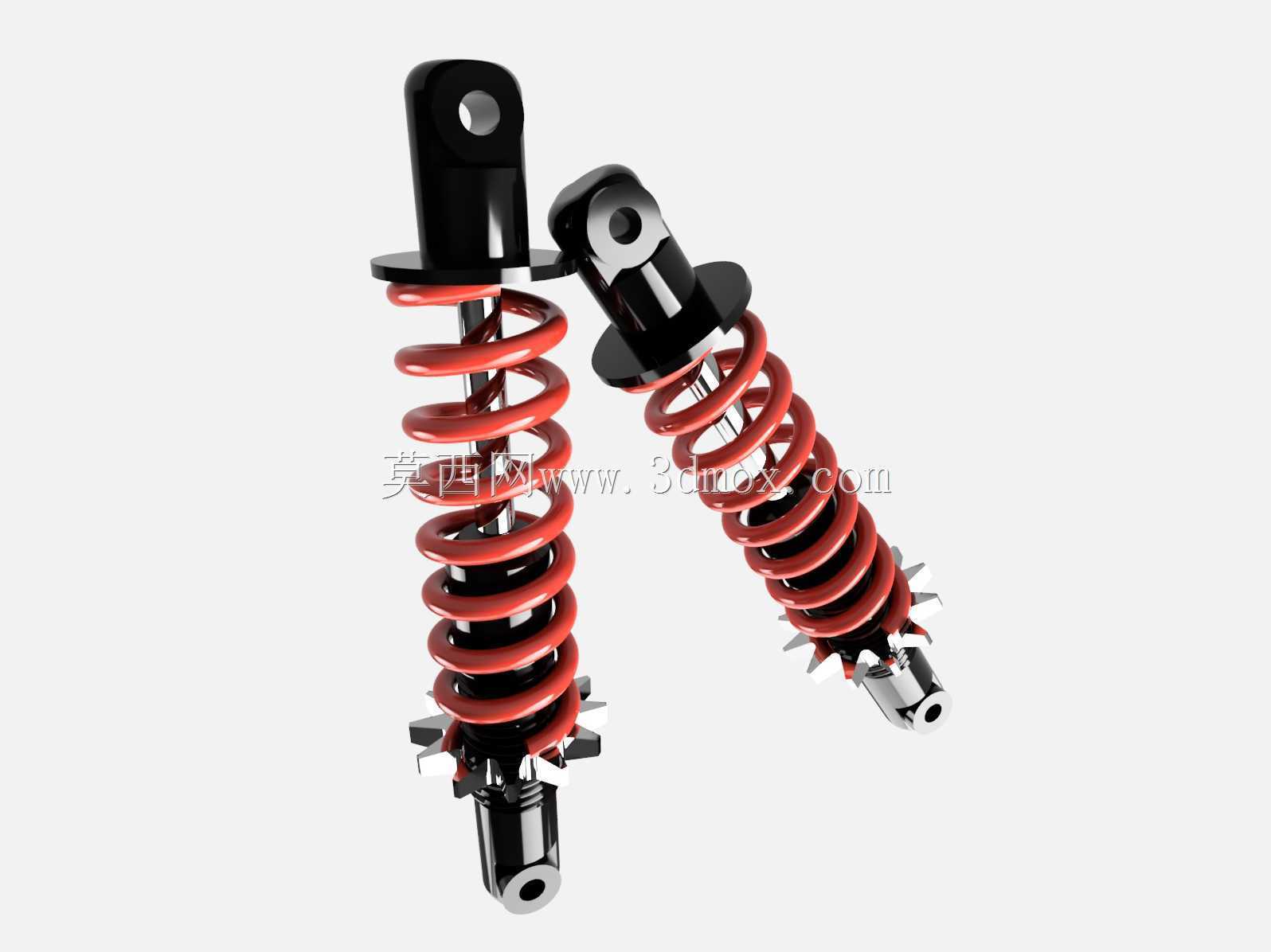

外形上,两支减震器呈斜置装配状态,上端通过带孔吊耳连接车架,下端通过销轴连接后摇臂。三维结构把黑色阻尼筒、红色螺旋弹簧和金属接头区分明确,便于在装配评审中检查运动包络、拆装空间和扳手操作空间。对于结构设计人员来说,该模型可用于悬架布置校核、连接件选型、干涉检查以及展示缓冲部件的工作原理;对于改装和选型人员,则可直观确认安装方向、弹簧位置、调节机构和端部接口形式。
