蜗轮蜗杆减速箱配套连接座与联轴器总成

　　这套传动总成在自动化输送线、包装辅机、小型变位机构以及需要低转速大扭矩输出的工位里十分常见，核心作用是把伺服电机的高转速低扭矩输入，经蜗轮蜗杆副减速后转换成低转速大扭矩输出，中间的连接座与联轴器则承担电机和减速箱之间的同轴定位、扭矩传递以及安装误差补偿。

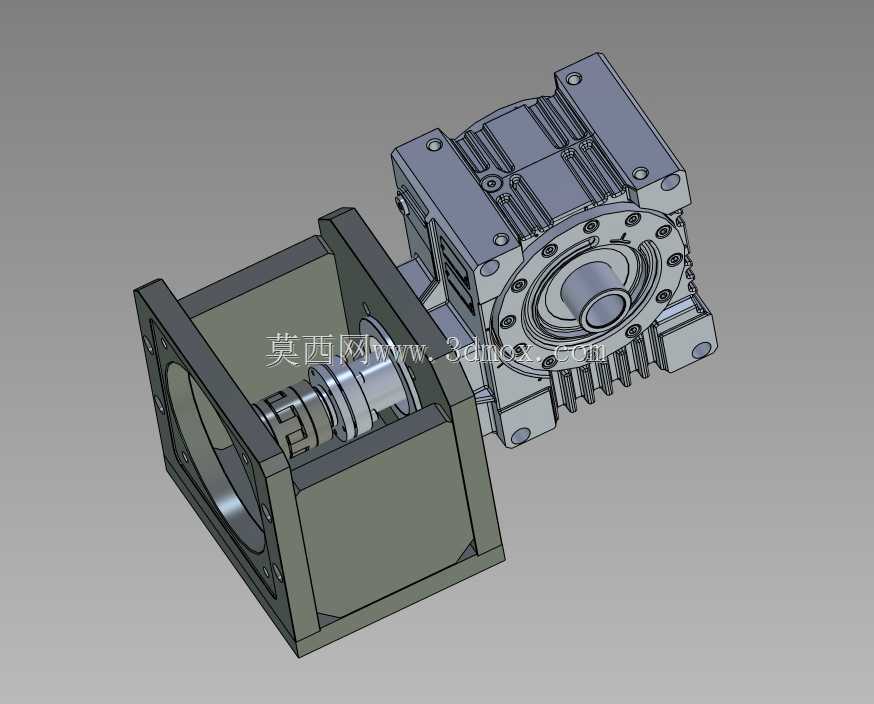

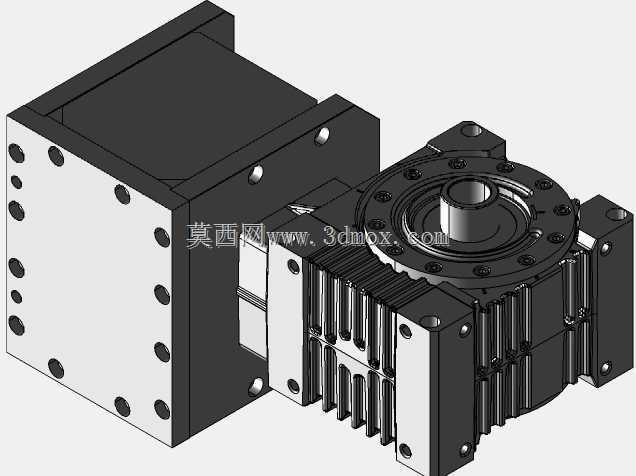

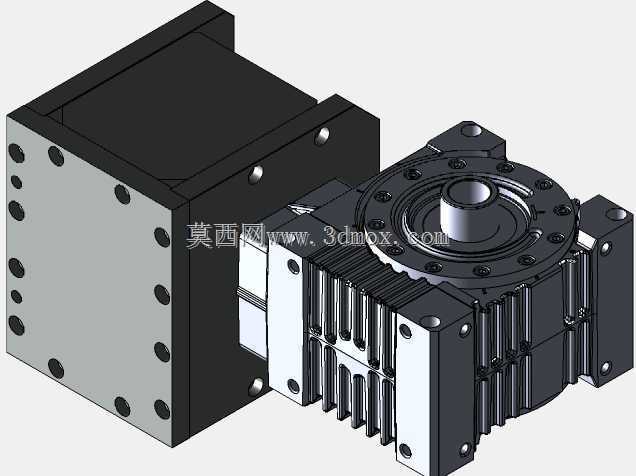

　　从结构布局来看，右侧为铝合金壳体蜗轮减速单元，壳体外侧铸有密集散热筋，蜗轮端盖采用圆周分布螺栓紧固，输出轴端预留了标准安装法兰面；左侧方形箱体为电机过渡连接座，座体一侧加工出与减速箱输入端面匹配的止口，另一侧开设电机安装法兰孔，内腔留出联轴器装拆空间。中间选用的是弹性抱紧式联轴器，两端分别通过锁紧螺钉固定电机轴与减速箱输入轴，弹性体可补偿两轴间少量的径向、角向偏差，避免硬连接带来的别劲、轴承偏载问题。

　　建模时先按减速箱样本确定输入、输出轴中心高、法兰止口直径与螺栓孔分布，再反向推导连接座的内腔深度：要保证联轴器装入后，电机轴伸插入联轴器长度达到轴径的1.2倍以上，同时联轴器外缘与连接座内壁保留3~5mm间隙，防止运转干涉。连接座壁厚取8~10mm，四周设置加强筋，既抑制电机启停时的座体形变，也避免整体过重。安装边界上，减速箱底部脚座预留地脚安装孔，连接座与减速箱结合面通过止口定位后螺栓锁固，电机法兰再固定到连接座外侧，三者同轴度可控制在0.1mm以内，现场装配时无需反复打表找正，只需按顺序紧固法兰螺栓即可完成动力链搭建。日常维护中，拆开连接座侧盖板就能直接检查联轴器弹性体磨损情况，不用整体拆卸减速箱，大幅缩短停机检修时间。
