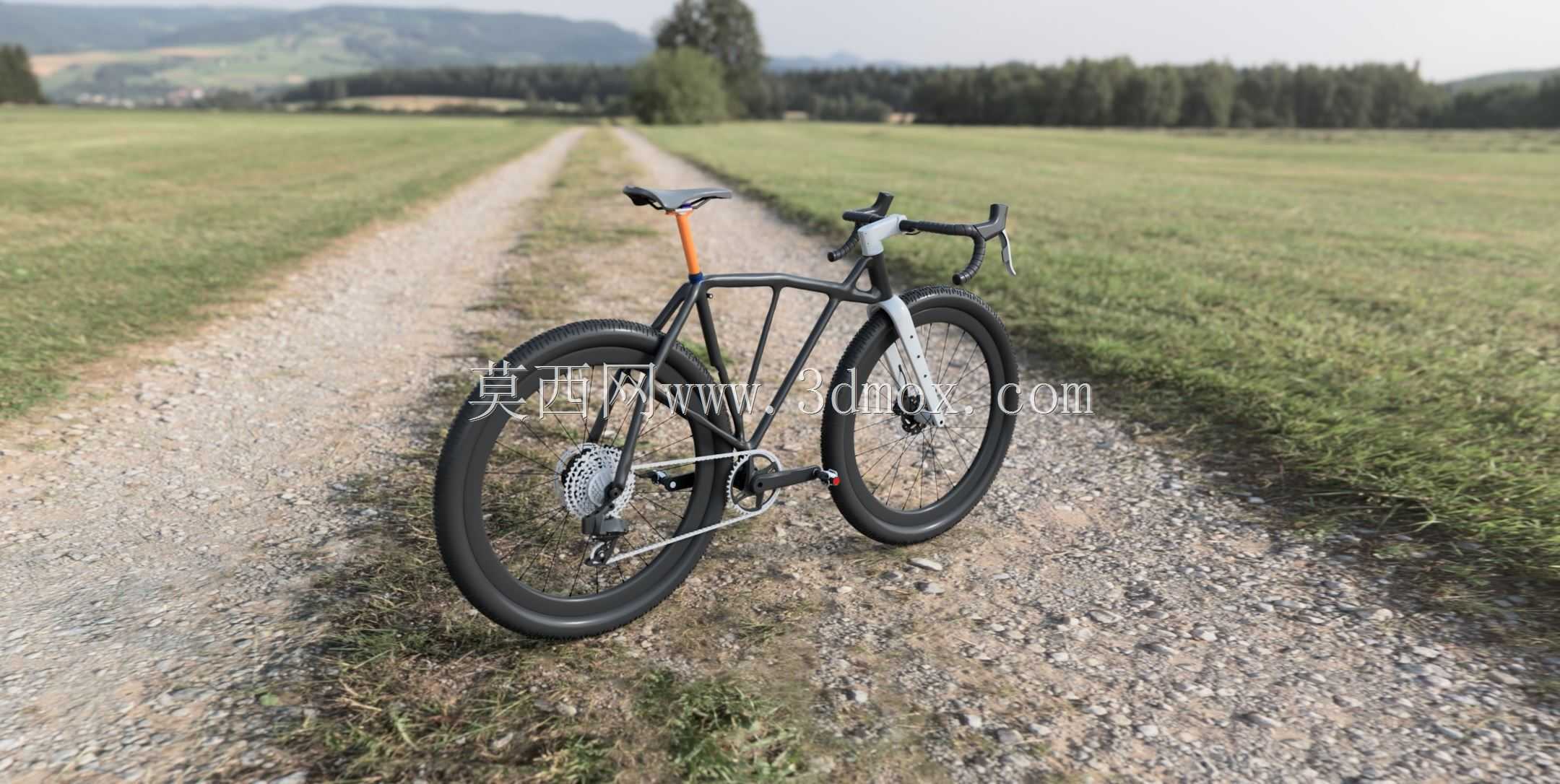

砾石越野公路自行车车架结构设计

　　这套砾石公路自行车的三维结构，面向非铺装郊野路径与长距离混合路面骑行场景搭建，整车几何在传统竞速公路车的基础上放宽了通过性边界，既保留弯把操控的低风阻骑行姿态，又针对碎石路、田间土路、林间便道的颠簸工况做了结构适配。车架主体采用异型管材拼接的极简桁架布局，上管、下管与后上叉的走线经过反复校核，管材衔接位置避开了骑行过程中应力集中的弯折区域，头管角度相较纯竞速公路车略微放缓，在低速通过坑洼路面时转向容错空间更大，不会因路面微小起伏出现车头晃动感。前叉预留了宽胎安装间隙，可兼容大颗粒越野胎，胎面与叉腿、车架后下叉之间留有充足排泥空间，在泥泞路段骑行时不会被积泥卡滞轮组。整车传动与制动部分采用碟刹布局，

　　刹车卡钳安装座整合在后叉与前叉腿位置，制动力矩传递路径直接，雨天或泥水环境下制动稳定性不受轮圈沾水影响；碟刹盘片与辐条、车架之间的安全间隙经过干涉校验，轮组小幅偏转时不会出现摩擦剐蹭。车把采用公路弯把造型，下把位握持时可让骑行者重心前移，爬坡发力时传动效率更高，上把位与把立位置预留了码表、车灯等附加配件的安装空间，座杆采用细径圆管结构，配合座垫下方的微调空间，可适配不同身高骑行者的座高调整需求，座管露出长度的安全刻度边界在模型中做了明确标识，避免调整时超出管材咬合极限出现结构风险。后三角的开档尺寸适配碟刹专用花鼓，链条走线沿下管下缘布置，避开越野过程中泥水飞溅的直接冲刷区域，管线在车架上的固定点位间距经过合理排布，

　　长距离颠簸骑行时不会出现管线晃动异响。曲柄与牙盘的回转空间和车架下管、链罩位置留有安全距离，变速过程中链条不会与管材发生剐蹭。整车外形尺寸参照成人砾石车通用规格设定，轴距相较普通公路车略有拉长，高速冲下碎石坡时整车循迹性更稳定，五通位置高度适中，既保证越野过弯时脚踏不会轻易剐蹭地面，又兼顾铺装路面骑行时的踩踏发力角度。建模过程中所有零部件的装配关系完全还原实车装配逻辑，轮组转动、车把转向、曲柄传动的运动边界均做了运动仿真校验，可直接用于骑行装备结构展示、非标自行车改装设计参考、骑行器材教学演示等场景，结构细节处还原了管材焊接衔接、配件安装座的真实形态，没有多余的夸张结构，完全贴合量产砾石自行车的实际工程设计逻辑。
