自行车双法兰连接式轮轴支撑轮毂结构

　　该轮轴支撑轮毂结构面向非标准代步车、定制自行车以及小型两轮载具的轮端连接场景，核心作用是承担轮组转动支撑、辐条或轮盘安装定位、轴系两端固定的功能，替代常规自行车花鼓的开放式辐条编圈结构，采用两端带均布安装孔的法兰盘作为轮体连接界面，适配实心轮盘、封闭轮罩或者定制辐条板的装配需求。

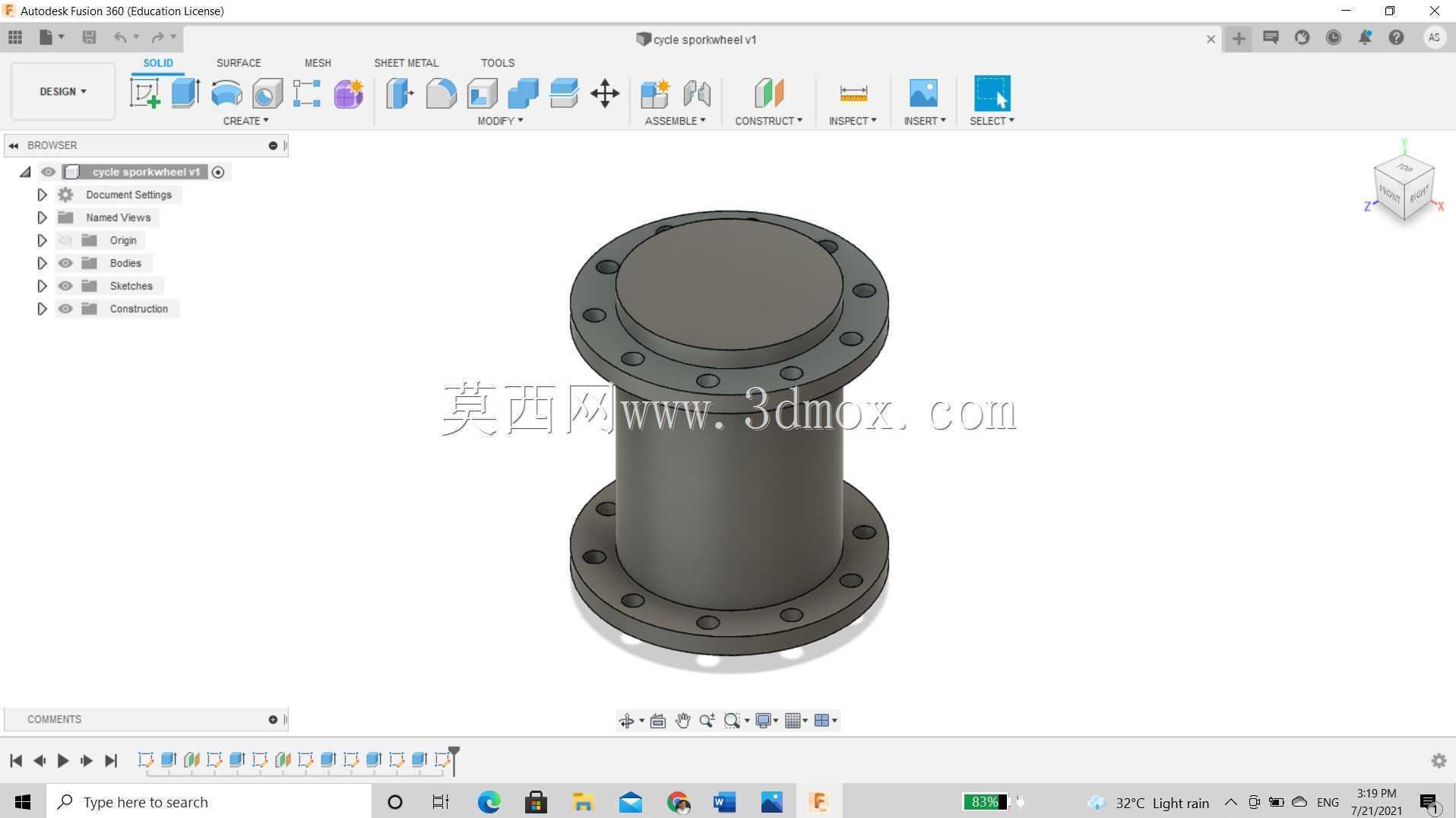

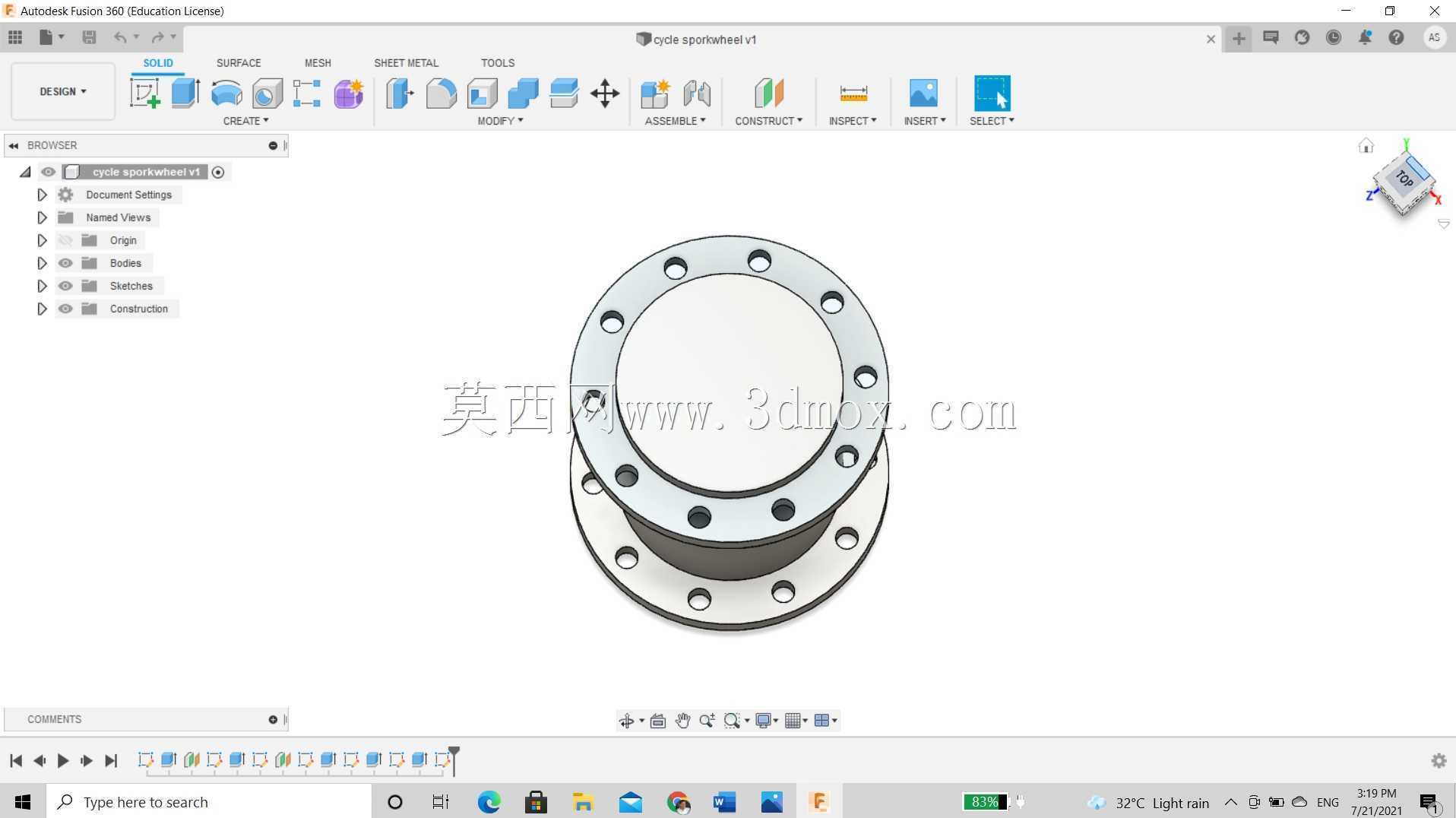

　　从结构布局来看，整体为同轴回转体，中间段为等径直筒状轴套，作为轮组的核心承载基体，内部预留贯通轴孔，可穿入轮轴并搭配轴承实现转动配合，轴套外壁无多余凸起，既可以直接作为轮辋的支撑内胆，也可通过过盈配合、粘接或者紧固件连接外部轮圈。两端法兰盘与中间筒体同轴设置，法兰外径大于筒体直径，盘面上沿圆周均匀分布多组安装通孔，孔位沿节圆对称排布，安装时可通过螺栓、铆钉或者快拆拉杆将两侧轮盘、辐条支架锁紧在法兰端面，保证轮体转动时的动平衡，避免单侧连接带来的偏心载荷。

　　设计过程中优先考虑了加工与装配的简易性：所有轮廓均为回转特征，法兰端面与筒体轴线的垂直度可通过普通车削加工保证，安装孔采用统一孔径、统一节圆的排布规则，钻孔工序无需定制复杂工装，普通台钻或数控车床的动力刀座即可完成全部孔位加工。两端法兰的对称布局让轴系受力完全居中，轮轴承受的径向载荷可均匀分散到整个筒体壁面，相比单侧悬臂式轮毂，抗弯截面模量大幅提升，在承载骑行者重量与路面冲击时，筒体根部不会出现应力集中断裂的问题。

　　安装边界方面，需保证两端法兰外侧端面之间的总宽度匹配车架前叉或后叉的开档尺寸，法兰外圆不能超出轮辋的内侧安装空间，法兰面上的安装孔节圆需与配套轮盘的孔位完全对齐；中间筒体的内孔直径根据所选轮轴与轴承外径确定，装配后轴承端面可贴合法兰内侧台阶，实现轴向定位，防止轮轴在骑行过程中出现窜动。筒体的轴向长度决定了轮组的支撑跨距，跨距越大轮轴的抗弯折能力越强，适配重载定制自行车的使用需求；法兰盘的厚度根据连接螺栓的沉头深度设计，若采用沉头螺钉安装，可在法兰外侧加工沉孔，让螺钉头部完全埋入法兰端面，避免突出部位摩擦车架或者刹车组件。

　　该结构没有复杂的曲面与异形特征，建模时通过旋转生成主体毛坯，再对法兰孔进行圆周阵列即可完成全参数化驱动，修改法兰外径、孔数、筒体长度、内孔直径等参数即可快速衍生出不同载荷等级、不同开档尺寸的轮组版本，既可以用于概念自行车的封闭轮改装，也可作为小型人力推车、代步滑板车的轮端支撑部件，在保证连接强度的前提下大幅降低了自制轮组的加工难度。
