摩托车悬架圆柱螺旋减震缓冲构件

　　该缓冲构件主要面向两轮摩托车后悬架区域使用，也可在小型代步车、低速场地车辆的振动隔离部位作为参考结构。整车行驶经过铺装路面接缝、碎石路或坑洼时，车轮受到的冲击会先传递至该构件，弹簧部分通过反复压缩与回弹吸收冲击能量，避免刚性连接把振动直接传给车架和驾乘人员。

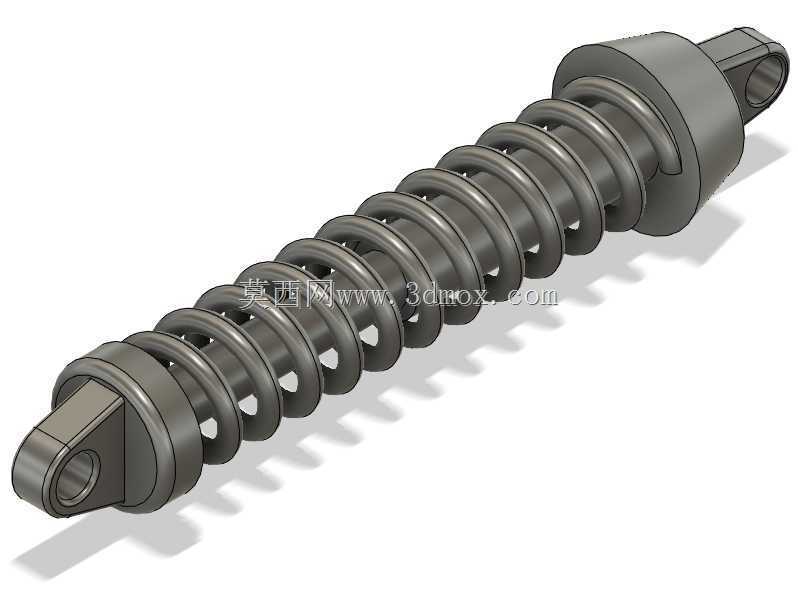

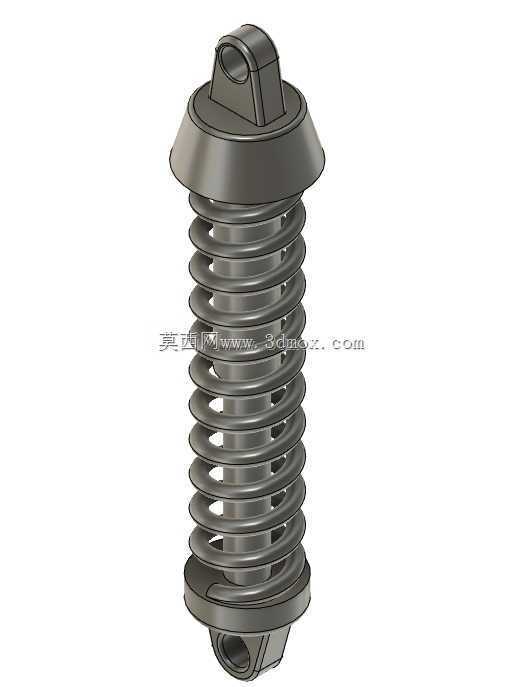

　　结构上采用外露圆柱螺旋弹簧作为主体承载元件，弹簧两端分别配合上、下安装座。上端座带有封闭罩形结构，可遮挡泥水和沙尘，减少弹簧内侧及配合面的磨粒磨损；顶部设置带孔吊耳式连接位，用于与车架支架形成铰接。下端座保留销轴安装接口，与后摇臂或车轮侧支架连接，两端铰接关系允许悬架在跳动过程中产生小角度摆动，避免弹簧承受附加弯矩。

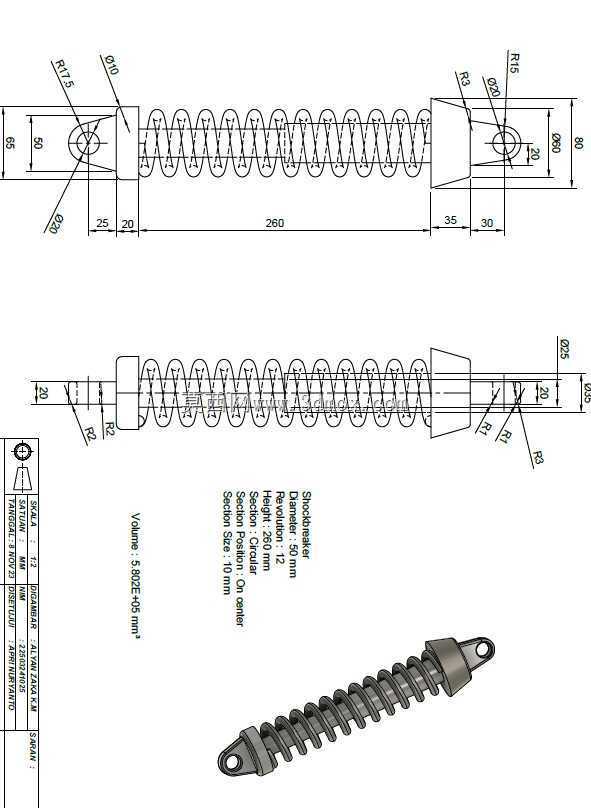

　　弹簧圈沿轴向连续布置，圈间留有明确压缩间隙。空载状态下，各圈并不贴合，保证受冲击时有足够行程；接近极限压缩时，圈距逐步减小并形成缓冲，降低金属件刚性撞击的风险。弹簧中径、丝径和有效圈数共同决定刚度：丝径增大或中径减小会提高承载能力，有效圈数增加则有利于缓和冲击。建模时需要把弹簧中心线、两端支承圈、安装座同轴关系以及吊耳孔位统一约束，否则后续装配容易出现干涉。

　　外形边界以弹簧外径为最大径向尺寸，上下连接座略向外扩展，形成防尘和限位轮廓。布置时应在弹簧外周预留侧向间隙，防止悬架大行程摆动时与轮胎、链条、挡泥板或车架管接触。轴向尺寸需结合预紧量和动行程校核：静态承载后弹簧已有一定压缩，满载或过冲击时仍不能压并；回弹至最长位置时，安装座也不得脱离销轴。

　　上端罩壳与弹簧座的衔接采用圆滑过渡，既有利于应力分散，也便于泥水沿外缘滑落。下端支承面需保证弹簧端部贴合稳定，避免偏载造成局部圈间摩擦。连接孔的孔径、销轴长度和开口方向要与周边支架匹配，装配后应保证构件只沿近似轴向承载，横向力主要由悬架导向机构承担。

　　在三维设计阶段，可先依据整车载荷、轮跳行程和目标固有频率确定弹簧刚度，再反推丝径、中径和有效圈数。模型完成后应重点检查压缩极限状态下的圈间间隙、吊耳转动角度、安装工具空间以及周边零部件最小距离。该类构件虽然结构不复杂，但直接关系到行驶平顺性、轮胎接地性和连接件疲劳寿命，细节尺寸不能只按外观造型处理。
