圆弧底座双立板铰接式旋转限位支座

项目分类:通用机械零部件 发布时间:2024-10-14 ID:783560
  • 圆弧底座双立板铰接式旋转限位支座
  • 圆弧底座双立板铰接式旋转限位支座

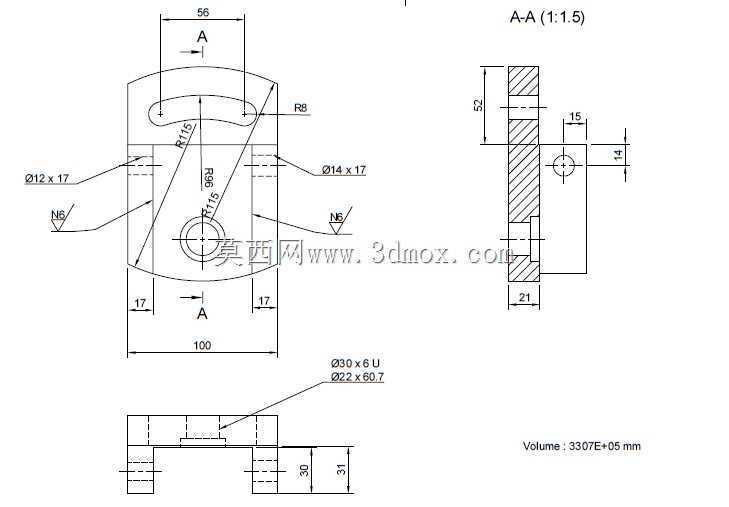

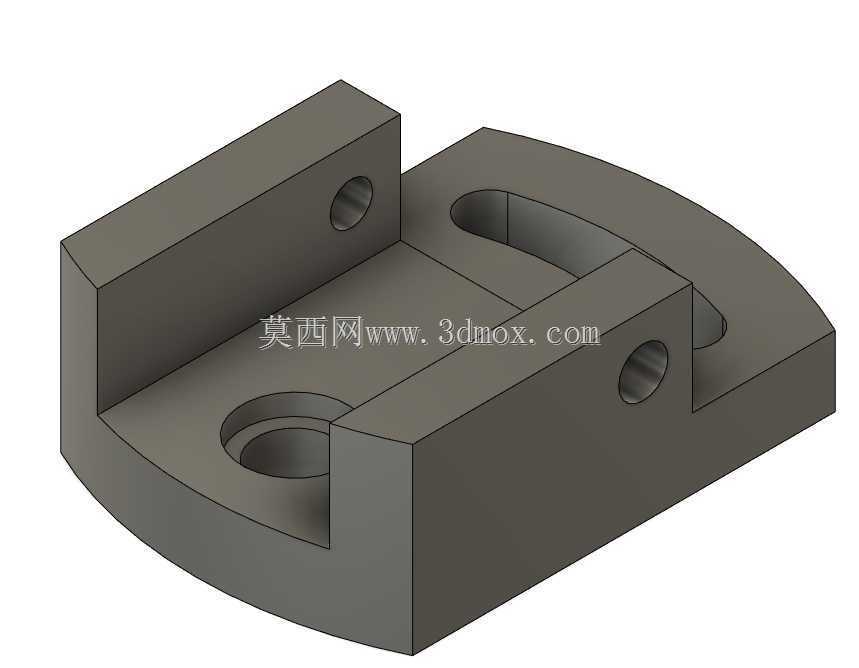

  这款铰接旋转支座在车间工装夹具、小型变位机构、可调角度工位托架以及轻工输送线的摆角限位段里十分常见,它承担的核心作用是给绕水平轴线转动的摆臂、压块或者导向件提供刚性铰接支点,同时靠底座上的长圆弧形槽约束转动行程,避免摆角超出行程后碰擦周边管线或者工位工件。从结构布局来看,零件下半部分是带半圆弧形外缘的厚安装底板,底板一端开出大直径沉孔,用于穿入锁紧螺栓或者定位销轴,把整个支座固定在设备台面、工装基板或者机架立面上;底板上的弧形通槽并非随意开设,槽的曲率中心和两侧立板的同轴销孔中心完全重合,当穿入槽内的紧定螺钉随上方摆动部件一同转动时,螺钉会沿着槽的圆弧轨迹滑移,槽的两个端点就硬性限定了摆动的最大角度,不需要额外加装外置行程挡块,

  既压缩了机构的整体占用空间,也减少了装配时的对位工作量。底板上方平行竖起两块等高立板,两块立板的间距刚好留出摆臂或者旋转接头的嵌入空间,立板上部各加工出一个同轴的横向通孔,孔位经过同轴度校核,穿入铰接销轴后,夹在两板之间的活动件可以绕销轴顺畅回转,不会出现卡滞或者单侧别劲的情况;立板和底板之间采用整料铣削成型的过渡连接,没有拼接焊缝,承受摆臂反复换向带来的交变载荷时,应力会沿着立板侧壁均匀分散到底板平面,不容易在转角位置产生疲劳裂纹。做整机布局的时候要提前核对安装边界:底板的平直侧边可以贴靠机架定位面做初定位,半圆弧形外缘侧要留出足够空间,避免弧形槽末端的锁紧螺钉在摆到极限角度时和周边护板、传感器走线发生干涉;两立板的外侧间距、

  内槽宽度要和配套摆臂的厚度匹配,销轴穿过两侧孔后两端可以加装开口销或者轴用挡圈防脱,底板沉孔的深度要保证螺栓头沉入后不高出底板底面,确保支座贴紧安装面不会出现翘动。设计建模时优先把铰接销孔的中心设为装配基准原点,弧形槽的轨迹全程和该原点保持同心,立板的壁厚结合承载需求选取,既不会因壁厚过薄导致销轴孔受挤压变形,也不会因整体过于笨重浪费机加材料,这类支座在手动翻转工装、小型角度调节平台、检测工位的摆杆支撑场景中,能同时实现铰接回转与硬限位两个功能,省去了额外设计限位块的工序,装配调试时只需要锁紧底板固定螺栓和弧形槽内的导向螺钉,就能快速完成摆角范围的设定。
