交流稳压器防滑换挡旋钮结构

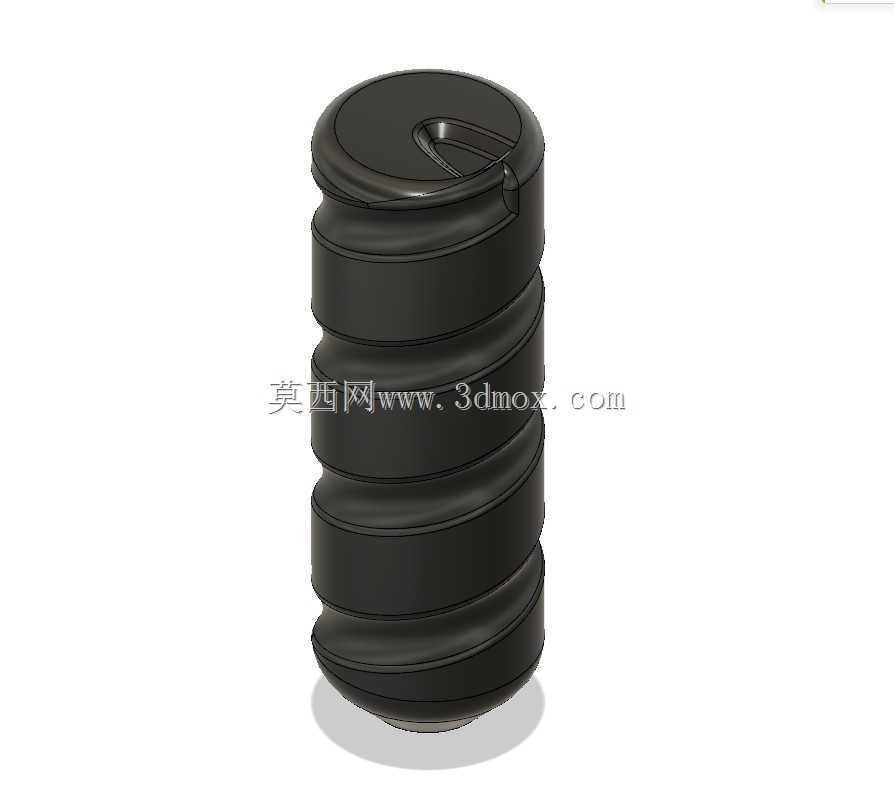

　　该换挡旋钮主要面向交流稳压设备的面板操作场景，用于操作人员在调压、切换工作档位或确认输出模式时进行手动旋拧。旋钮布置在设备前端易触及区域，外形采用立式圆柱主体，外周连续设置多道螺旋状防滑环筋，环筋沿柱身形成起伏握持面，手指和拇指抓握时可分散接触压力，避免表面出汗、戴薄手套或频繁操作时出现打滑。顶部保留平整端盖，并设置局部凹陷指示结构，可配合面板刻度识别当前档位方向；底部收束形成安装过渡区，便于与转轴、锁紧件或踏板连接部位配合。

　　结构设计重点并不在复杂外观，而在操作可靠性与握持边界。旋钮主体直径需要兼顾手掌抓握和面板空间，柱身高度应保证拇指、食指和中指能够同时包覆；螺旋筋条的凸起高度、节距和圆角需要控制，既要有足够摩擦阻力，又不能在快速旋拧时造成明显硌手。顶部边缘做圆滑过渡，减少设备维护人员误碰时的尖锐接触；外表面适合采用耐磨绝缘材料成型，长期使用后仍能保持稳定触感。

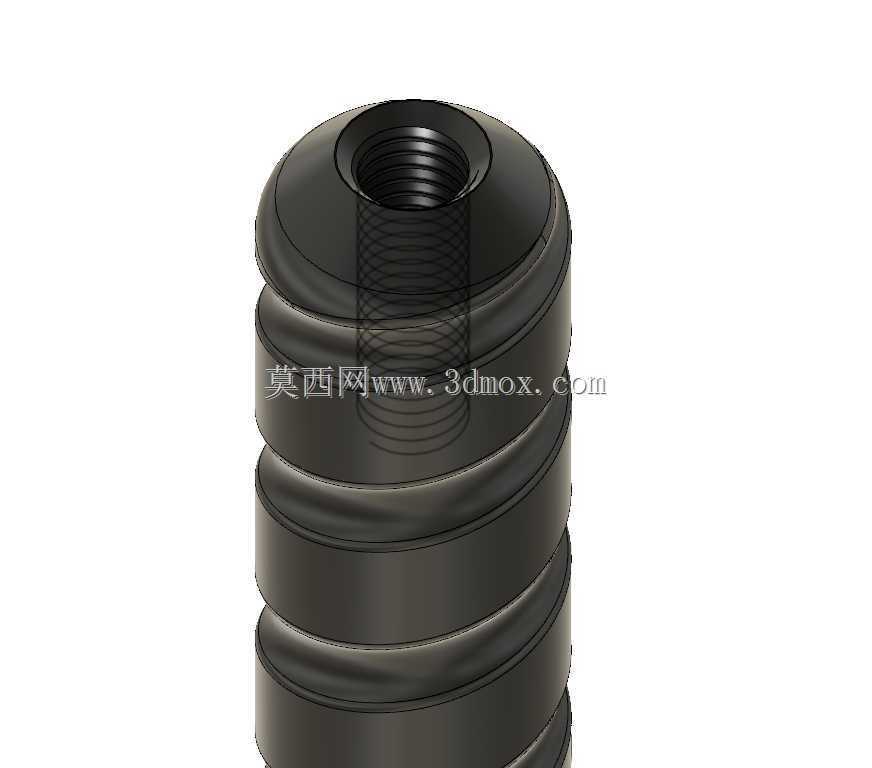

　　踏板连接尺寸采用5/8-11 UNC螺纹边界，这一规格决定了旋钮与下部执行件之间的装配关系。建模时需要重点保证螺纹轴线与旋钮圆柱轴线同轴，端部配合面应留有足够支承面积，防止旋紧后出现偏摆。螺纹入口处可设置引导倒角，降低现场装配时错牙风险；若旋钮承受较大扭矩，内部应预留金属嵌件或加强衬套空间，避免塑料受力部位在反复换挡后松脱。

　　在稳压器整机中，这类小件虽然体积不大，却直接影响操作反馈。旋钮转动行程需与内部开关或调压机构匹配，外轮廓不能与面板铭牌、相邻按钮、仪表窗口发生干涉；安装后顶部指示标记应在零位、额定档位和极限档位之间清晰可读。三维结构展开时，柱身防滑筋可通过螺旋扫掠与实体布尔合并完成，端盖、内腔、加强肋和螺纹连接区需分层建模，便于后续检查壁厚、拔模方向和装配间隙。对于需要注塑成型的方案，还应关注筋条根部圆角、外壁均匀壁厚以及顶部凹陷处的脱模可行性，使外观造型、握持功能和制造工艺保持一致。
