十针面板式军用航空连接器结构

　　该模型呈现的是一款方形法兰面板安装型十针军用连接器，主体由前端插合筒体、中部安装法兰、尾部针脚伸出段三部分构成，建模时完整还原了产品的装配边界与配合特征，可直接用于整机布线干涉检查、机柜开孔校核与接插件选型验证。

　　从实际使用场景来看，这类连接器多用于军事装备、航空机载设备、重型工业工程机械、野外作业通信装置以及高振动工况下的信号传输与小功率供电回路。设备往往长期暴露在粉尘、盐雾、潮气、温差冲击和持续振动环境中，普通民用接插件容易出现针脚松动、接触电阻升高、误插对位失效等问题，而该类军规接口通过壳体定位、键位防错和刚性法兰固定，能够在反复插拔与强振动条件下保持接触稳定性。

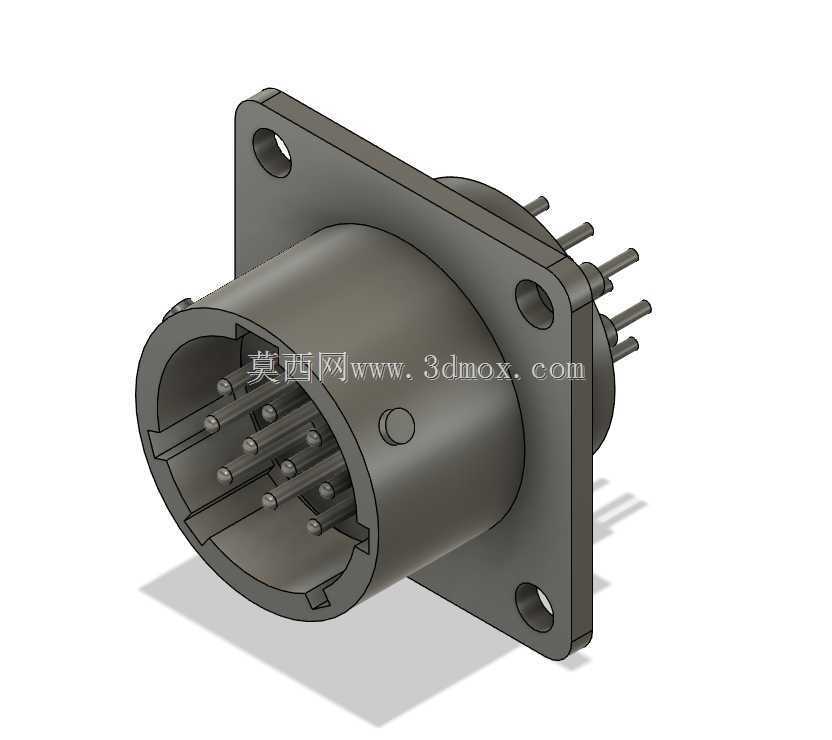

　　结构设计上，前端圆筒形插合腔内部布置十根公针，针位按非对称规则排布，配合腔体内的定位凸台与键槽，可在插合前完成角度导向，插合过程中自动限制周向转动，从机械结构层面杜绝错插、反插。筒体外侧预留环形配合面，用于和对接母头壳体形成嵌套防护，减少侧向载荷直接作用于接触件。中部方形法兰为主要承载结构，四个角设置沉头安装孔，安装时从面板正面或背面穿入螺钉即可将连接器锁紧在设备壁板上；法兰与筒体交接处保留圆角过渡，可降低压铸或机加工过程中的应力集中，也能减少装配时因螺钉预紧带来的壳体变形。

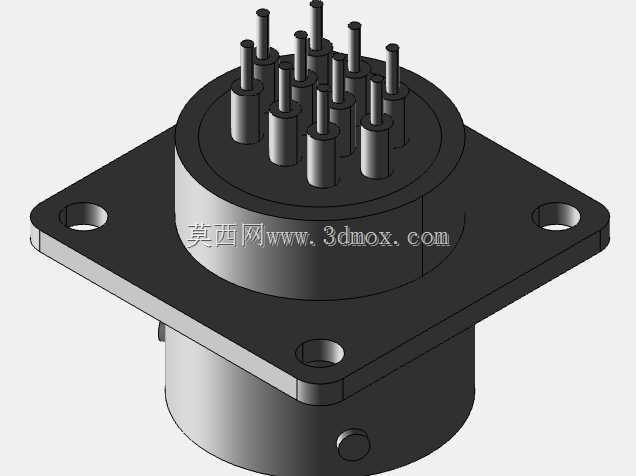

　　尾部十根焊针沿轴向平行伸出，针间距均匀，适配印制板直插焊接或导线压接后灌封固定。建模时需要重点控制针脚伸出长度、法兰厚度、筒体外径与安装孔中心距：法兰外轮廓决定面板开孔周边的最小平面空间，安装孔位决定机柜加工尺寸，筒体插入深度影响设备内部布线余量，尾部针长则关系到焊接后与PCB或线束固定座的距离。若在整机布局中忽略插合后的握持空间，还会导致现场维护时对接工具或人手操作空间不足。

　　材质与表面处理思路偏向严酷环境适应性，壳体通常采用高强度铝合金并做防腐防护，接触件采用导电性能稳定的铜合金并表面镀覆耐磨层，以兼顾低接触电阻、抗磨损和抗大气腐蚀。模型中法兰背面、筒体台阶和针脚根部的细节均对应真实装配约束：法兰背面贴靠面板形成密封承压面，筒体台阶限制插入深度，针脚根部保留绝缘本体区域，避免焊接热应力直接传递到插合端。

　　在三维设计工作中，这类接插件模型不仅用于外观展示，更常作为数字样机中的标准件纳入整机装配。工程师可依据其外形包络检查门盖关闭间隙、线束弯曲半径和维护插拔路径，也可将安装孔位、定位缺口和对接方向导入工程图，指导面板开孔、连接器固定与线束走向规划，从而在样机加工前提前发现干涉、误装和维护可达性问题。
