内燃机传动连杆精密结构造型

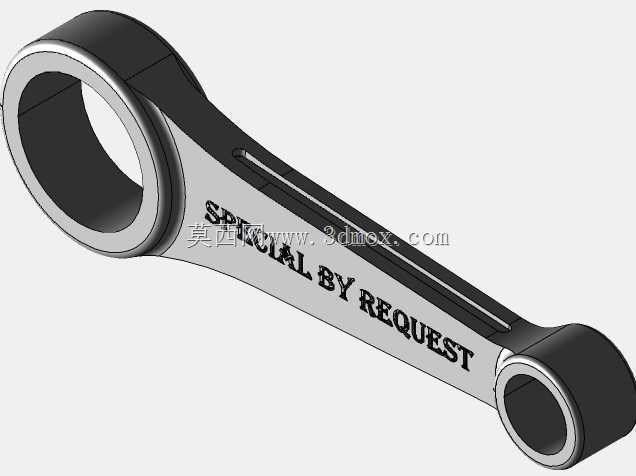

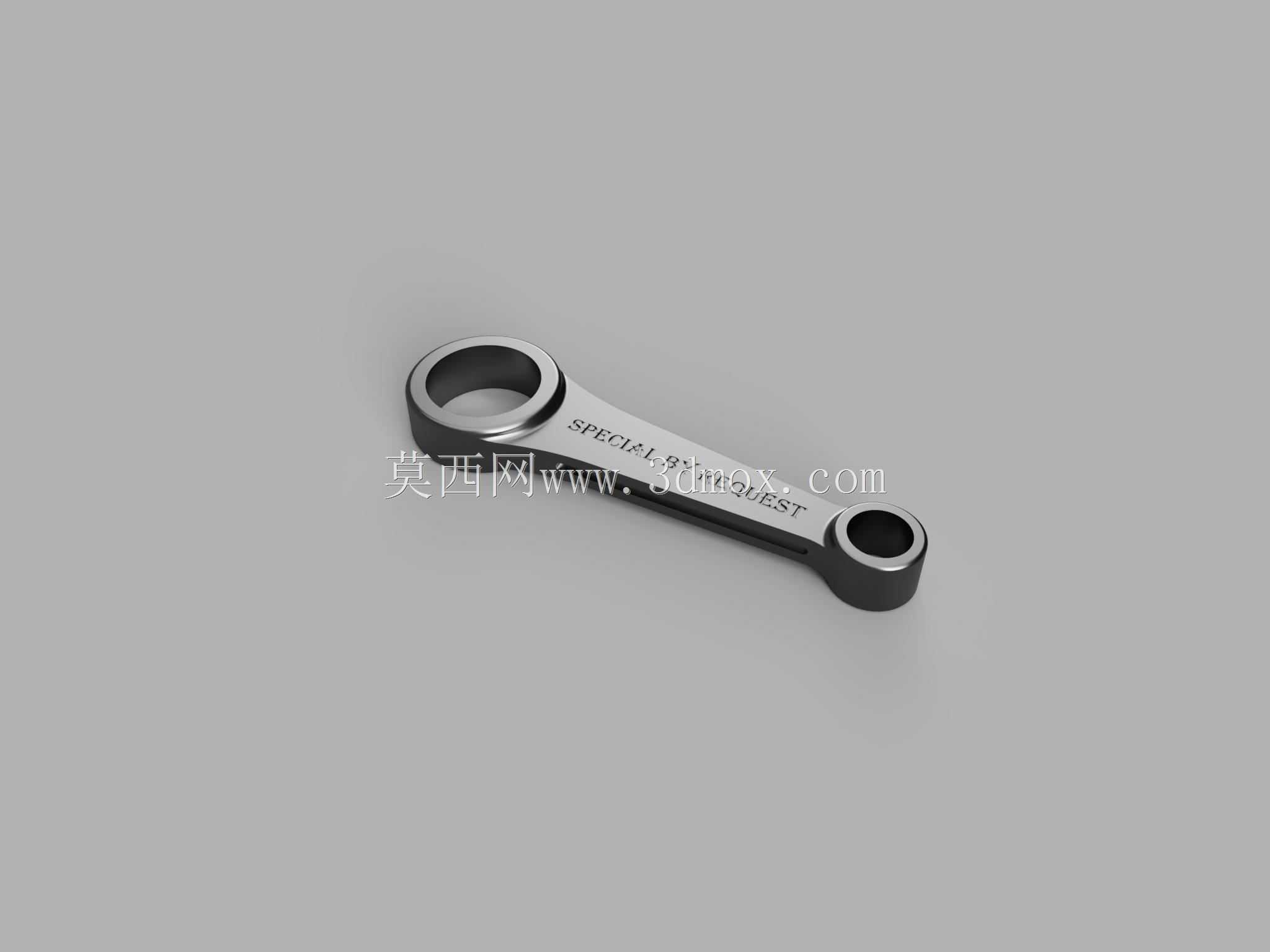

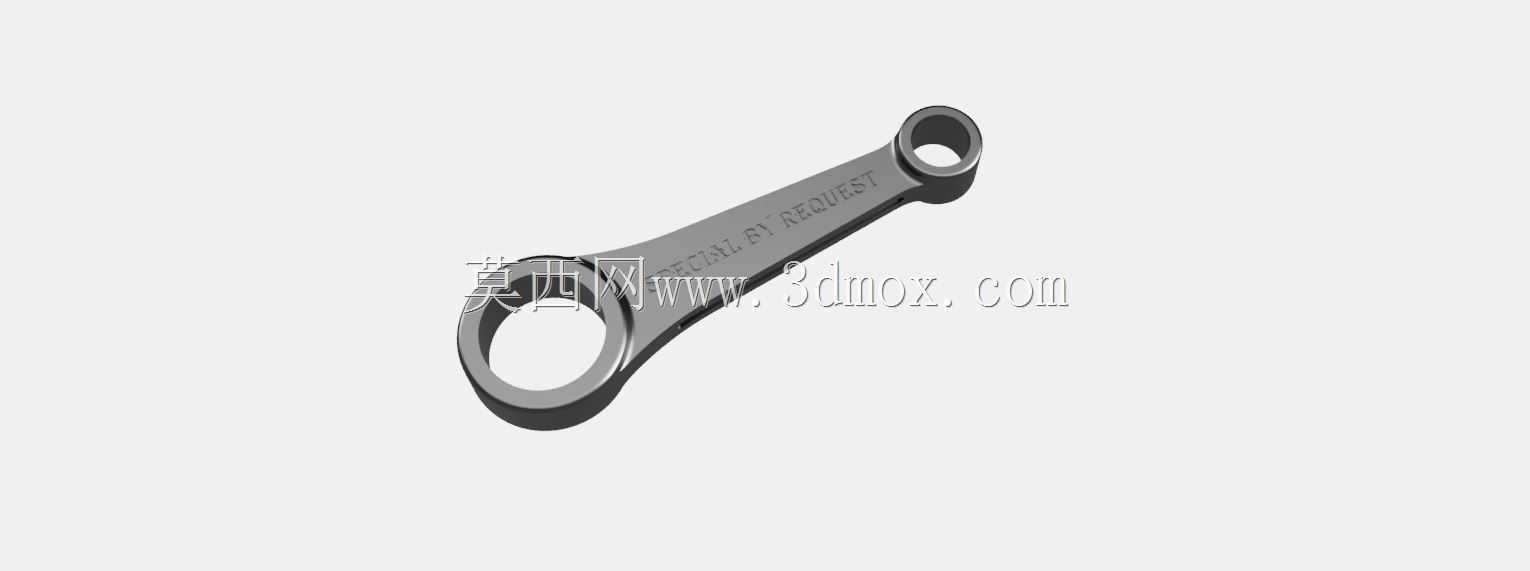

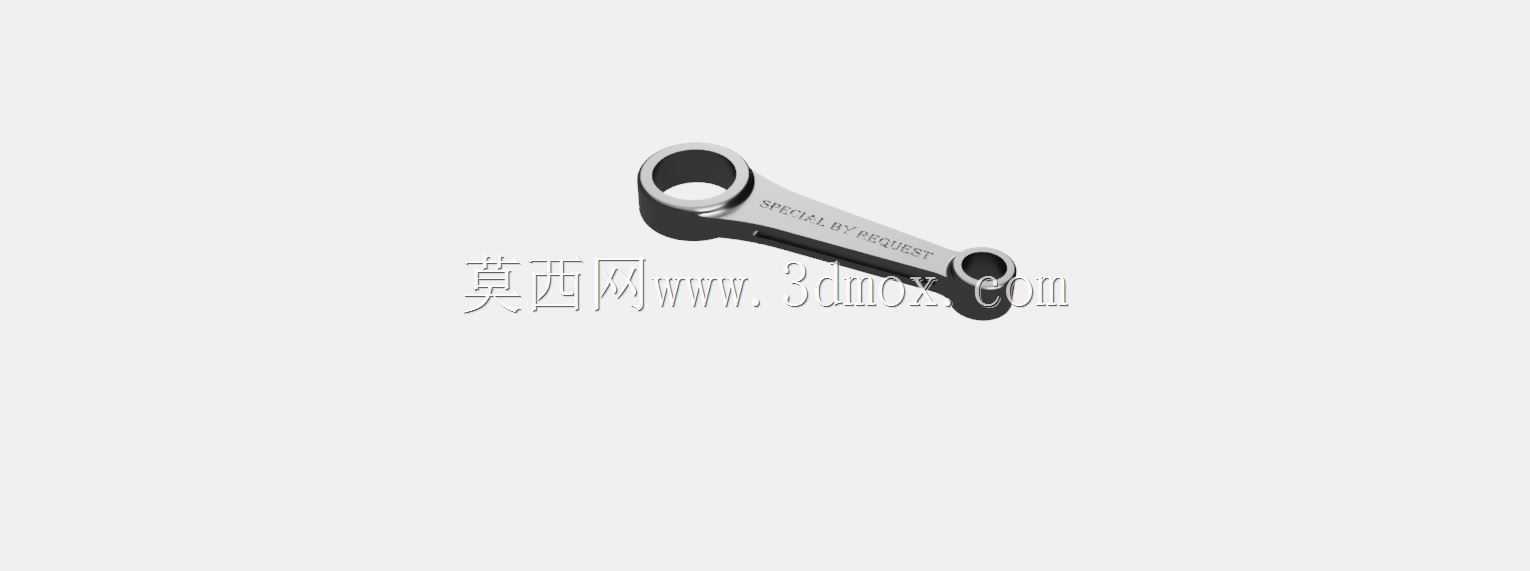

　　这套连杆结构造型围绕往复式动力设备的核心传力需求展开，杆身采用扁平工字形截面过渡，在保证轴向抗弯与抗扭刚度的前提下，尽可能削减非承载区域的材料体积，适配高转速工况下往复惯性力的控制要求。大端为整环式圆孔结构，用于与曲轴曲柄销形成回转配合，孔口边缘预留均匀的配合壁厚，环壁外侧做圆弧倒角过渡，避免装配过程中出现锐边磕碰，也能降低应力集中系数。小端同样设置同轴圆孔，用于装配活塞销，两端孔的中心距是连杆最关键的安装边界尺寸，直接决定活塞行程与压缩比匹配关系，建模时两孔轴线平行度、孔心距公差都按照内燃机装配精度要求约束。

　　从实际应用场景来看，这类连杆广泛出现在小排量摩托车发动机、改装赛车动力单元以及通用小型汽油机内部，工作过程中要把活塞承受的燃气爆发压力传递给曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩输出。杆身表面预留的标识字符区域采用浅蚀刻造型，既不破坏杆身主体受力截面，也能在装配分拣时快速区分规格。大端环体厚度大于小端，因为大端需要随曲轴做高速回转，承受更大的离心载荷与交变冲击，壁厚分布从大端向小端逐渐收窄，和杆身的工字形加强筋顺滑衔接，没有突兀的截面突变。

　　设计过程中优先校核了连杆的运动包络空间：发动机运转时连杆会随曲轴摆动，杆身外侧与曲轴箱内壁、大端与曲轴配重块、小端与活塞内腔之间都要留出足够的安全间隙，三维造型里完整还原了两端孔的倒角、杆身侧面的拔模斜度以及端面的平整加工面，后续可以直接用于干涉检查、运动仿真以及有限元强度分析。两端孔的内表面按装配需求设定为光滑圆柱面，没有多余凸起，方便后续压入轴瓦或者衬套，整体结构简洁紧凑，完全贴合内燃机核心传动部件的实际工程形态。
