槽轮四滑动从动凸轮联动机构

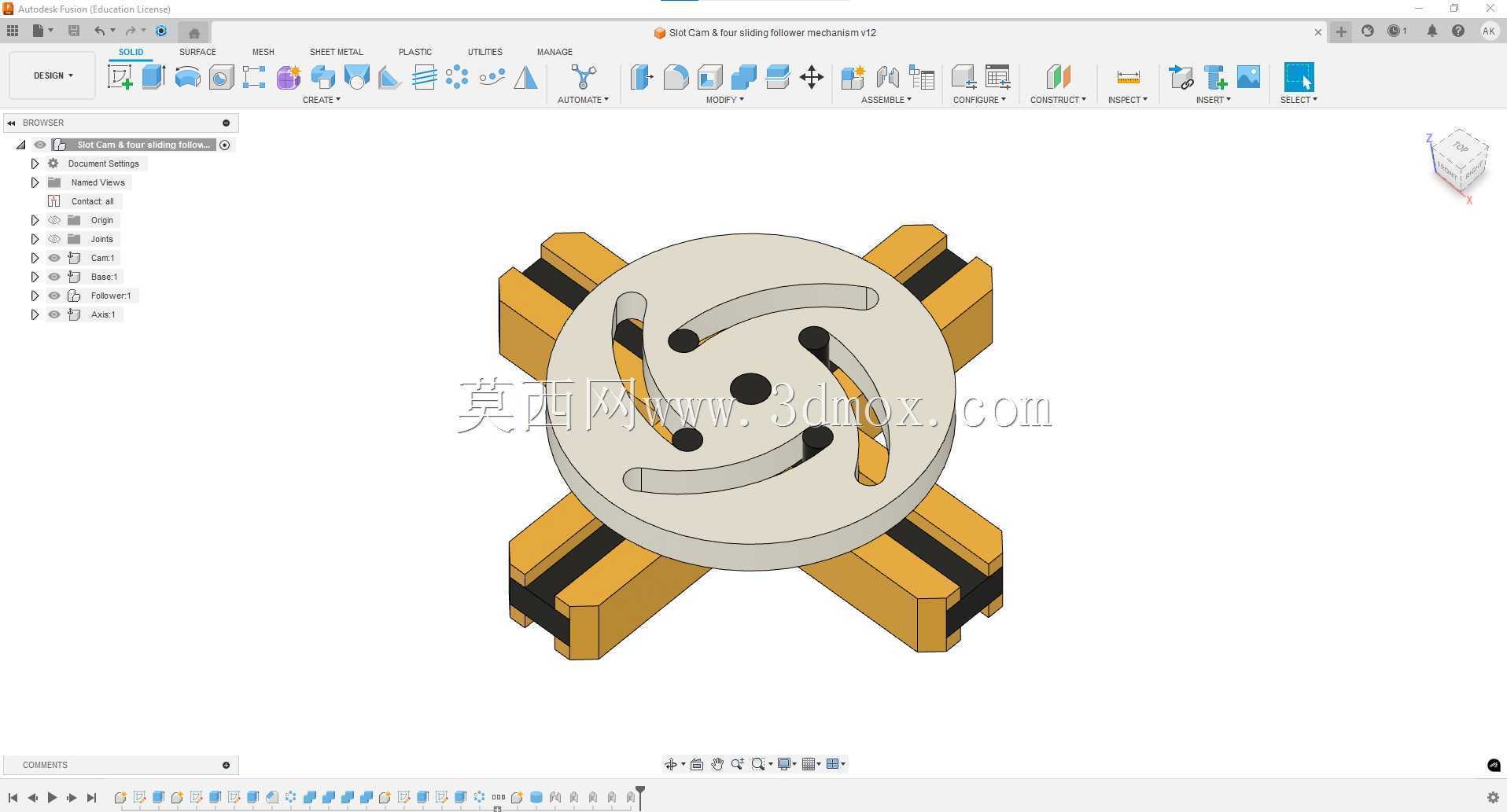

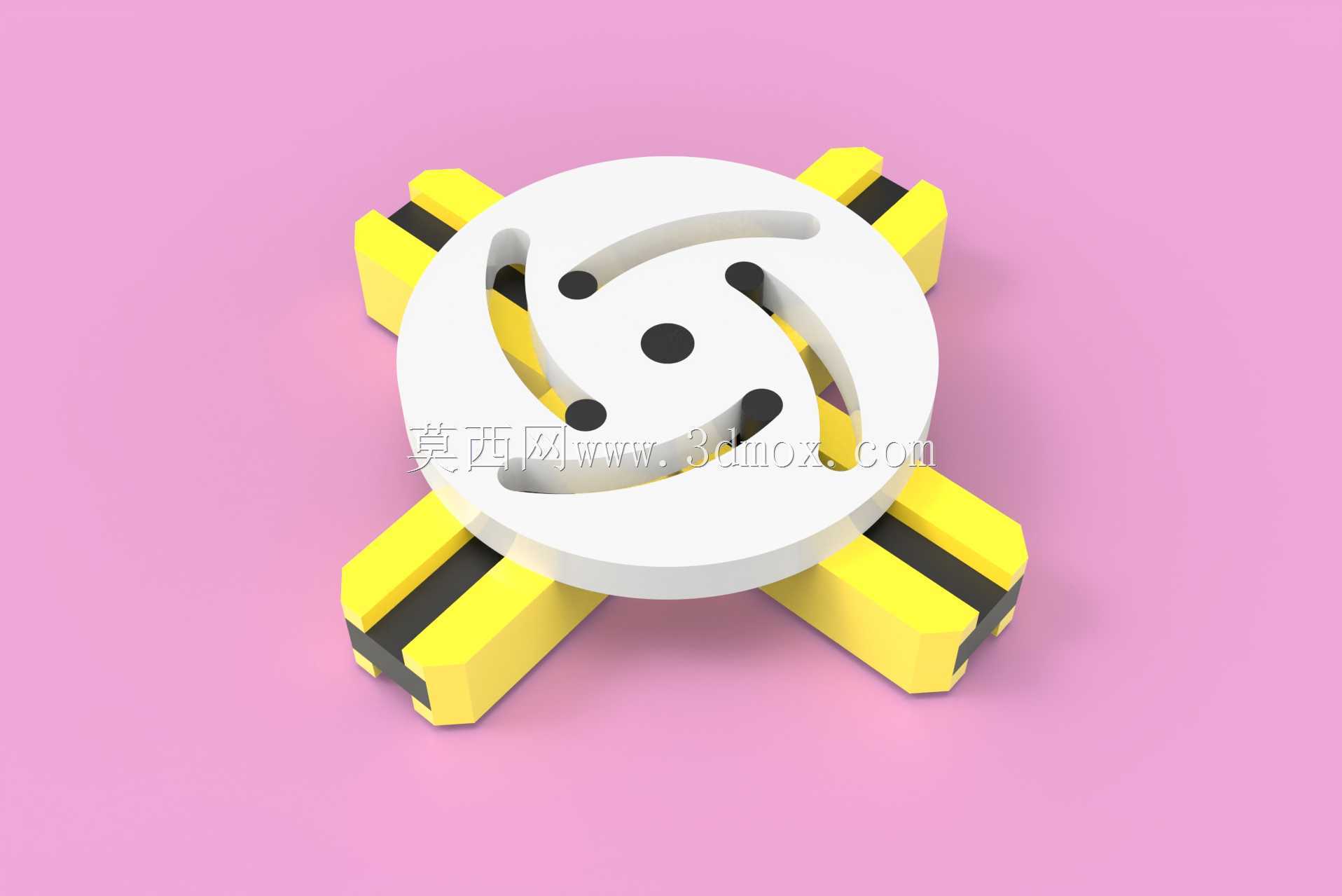

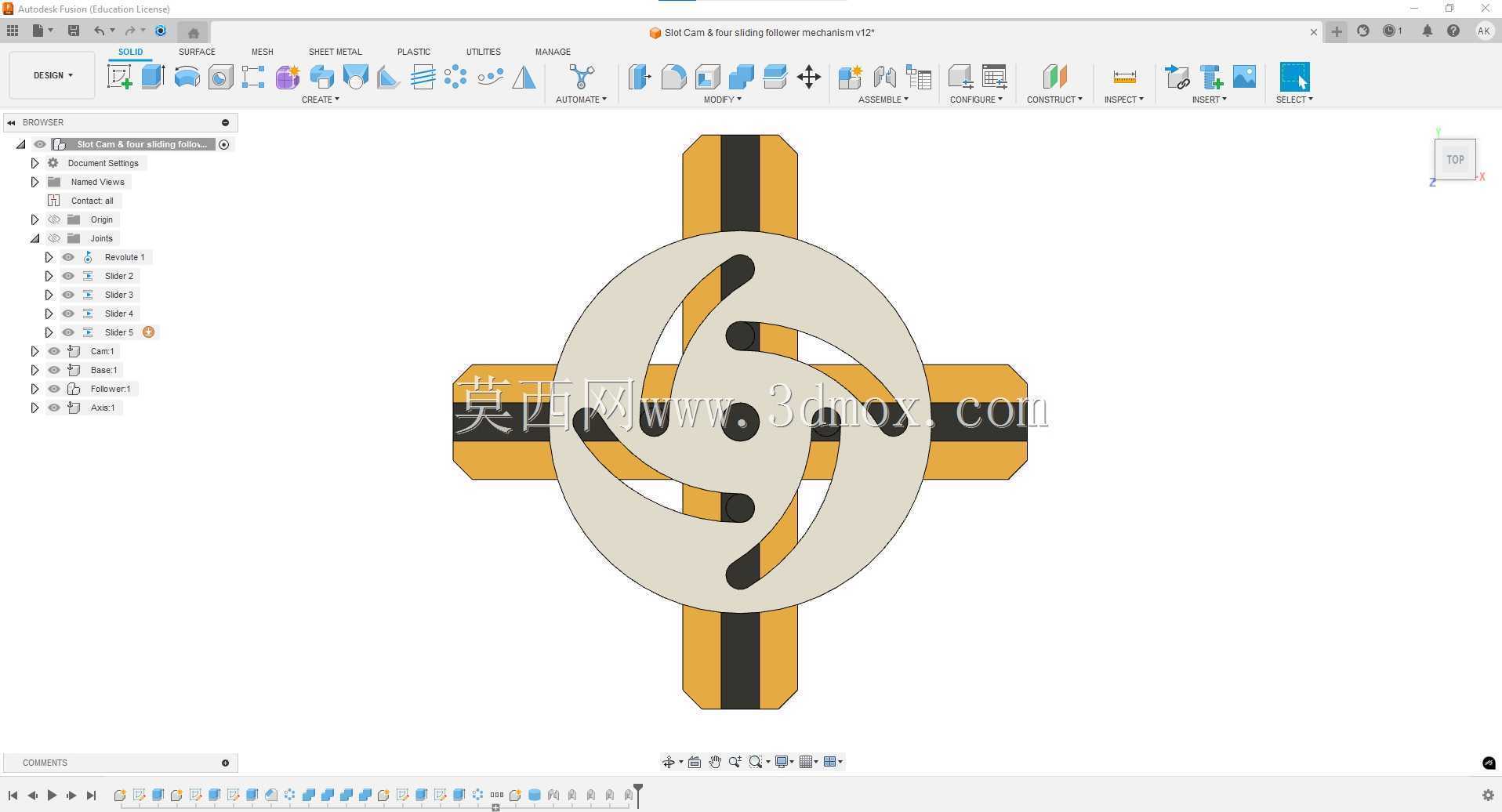

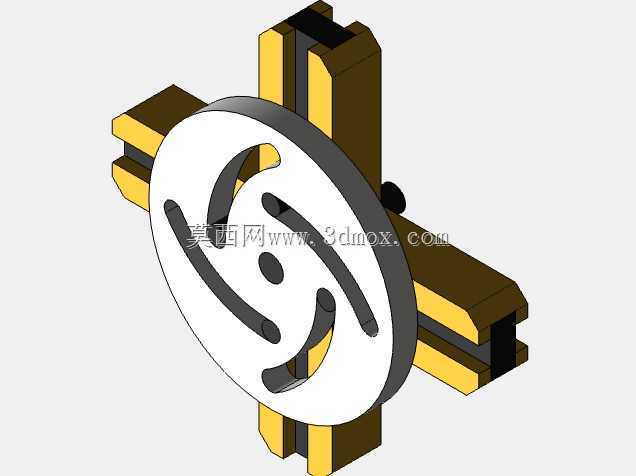

　　这套机构把槽轮、凸轮轮廓和四个径向滑动从动件整合在同一回转平面内，核心用途是把连续旋转输入整理成多路同步的径向往复动作。白色转盘上加工出连续封闭的曲线槽，槽道在圆周方向交替形成推程、停歇和回程区段；四个黄色滑块沿十字布置的导向座移动，端部销柱嵌入曲线槽内。转盘转动时，曲线槽的曲率变化推动销柱，使四个滑块按预定相位向外伸出或向内收回，适合在轻载自动化工位中完成夹紧、定位、推送、分度避让等重复性动作。

　　从实际布置看，滑块导向部分采用矩形截面配合，导向长度覆盖主要伸出行程，可承受侧向分力并降低销柱处的弯矩。滑块外侧预留平直安装面，现场可根据工序需要加装压头、拨叉、吸盘座或检测挡片；导向座之间呈九十度分布，中心转盘承担轨迹生成功能，整体占用空间接近方形，轴向厚度主要由转盘、滑块和底座叠层决定。安装边界设计时，应在四个滑块最大伸出位置之外保留安全间隙，并在销柱运动路径上避免走线、支架或护板干涉；中心输入轴区域需留出联轴器或减速电机连接空间，底部则要保证导向座固定面平整。

　　设计思路上，曲线槽不是单纯追求外形变化，而是围绕位移规律展开：推程段控制滑块速度和加速度，减少销柱进入槽道时的冲击；停歇段让滑块保持在外伸或内缩位置，为执行端提供稳定动作窗口；回程段利用槽道另一侧约束销柱，使滑块可靠返回。四个从动件相隔九十度布置，能够在一次回转中形成多次有序动作，相位关系明确，便于和转盘工位、料道信号或夹具状态配合。槽道转角和过渡圆弧需要结合销柱直径校核，间隙过小会增加卡滞风险，间隙过大则会产生换向敲击。

　　工程建模时，应先确定中心轴、滑块行程和导向座宽度，再反推凸轮槽轮廓。转盘上的黑色圆孔可作为减重孔或装配定位孔，但孔边到槽道的材料厚度要保留足够刚度，避免锁紧或受力后槽道变形。滑块与导向座之间建议设置耐磨面或可更换衬条，销柱与槽道接触处应考虑表面硬化和润滑维护。对于高速工况，还要核算滑块往复惯性力、销柱接触应力以及转盘平衡；对于低速定位场景，则可重点优化停歇角和末端位置精度。整体结构没有复杂外管路，零件数量少，装配关系直观，既可以作为教学演示中理解凸轮驱动和多从动件协同的实例，也能够在小型专机、检测夹具、轻工装配线和实验平台中作为动作发生模块使用。
