十字轴式万向联轴器铰接传动结构

项目分类:通用机械零部件 发布时间:2024-10-14 ID:783509
  • 十字轴式万向联轴器铰接传动结构
  • 十字轴式万向联轴器铰接传动结构

  这套十字轴式万向联轴器的三维结构,围绕两轴存在角偏移工况下的扭矩传递需求搭建,主体由两侧叉形接头、中部十字铰接轴、轴向限位端盖以及配套轴端连接段组成,两侧叉头分别对接主动轴与从动轴,通过十字轴的多自由度转动补偿两轴之间的安装角度偏差,在输送设备辊道驱动、小型工装传动台、轻工机械动力输出端这类无法保证两轴严格同轴的场景中十分常用。

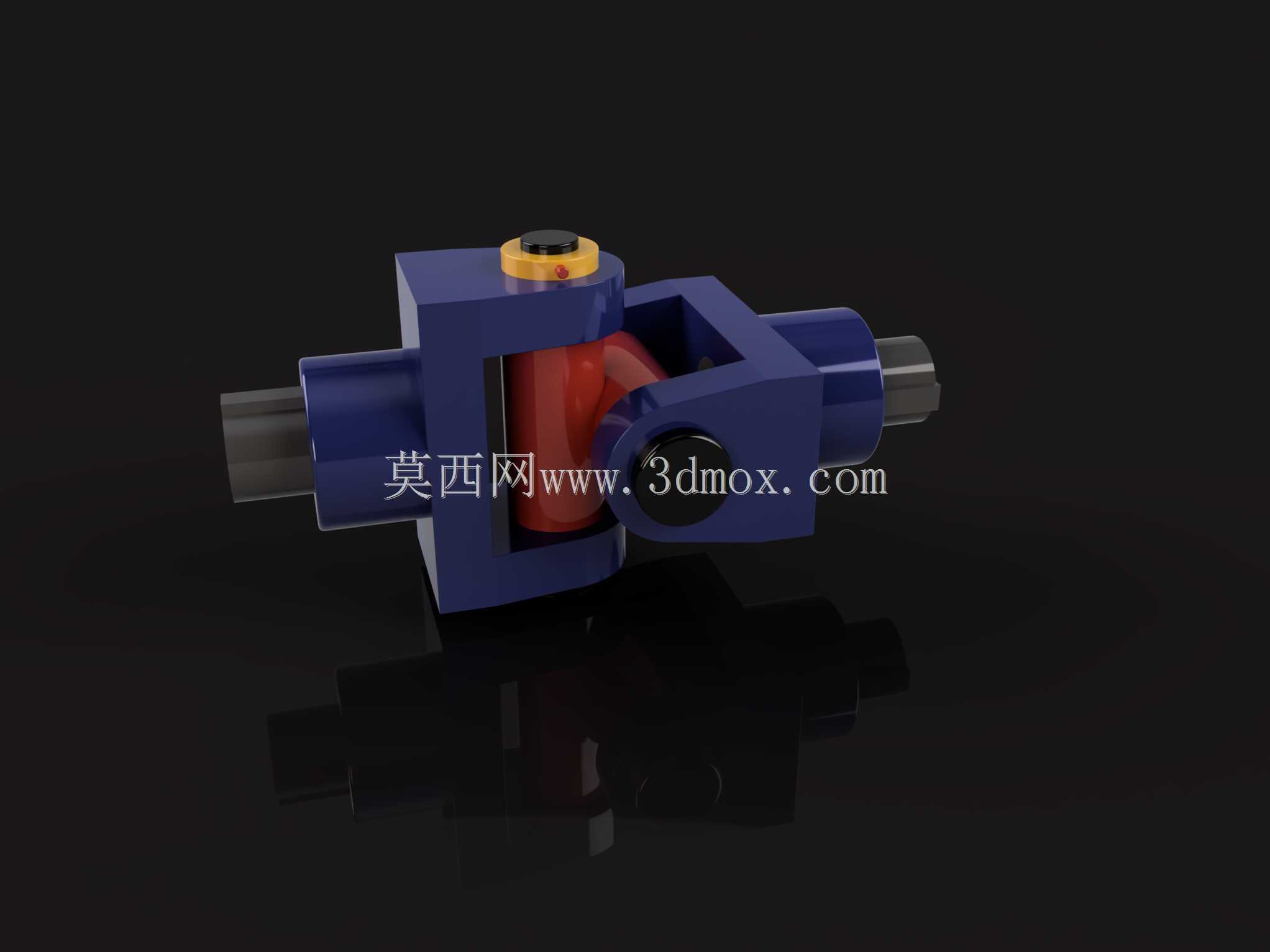

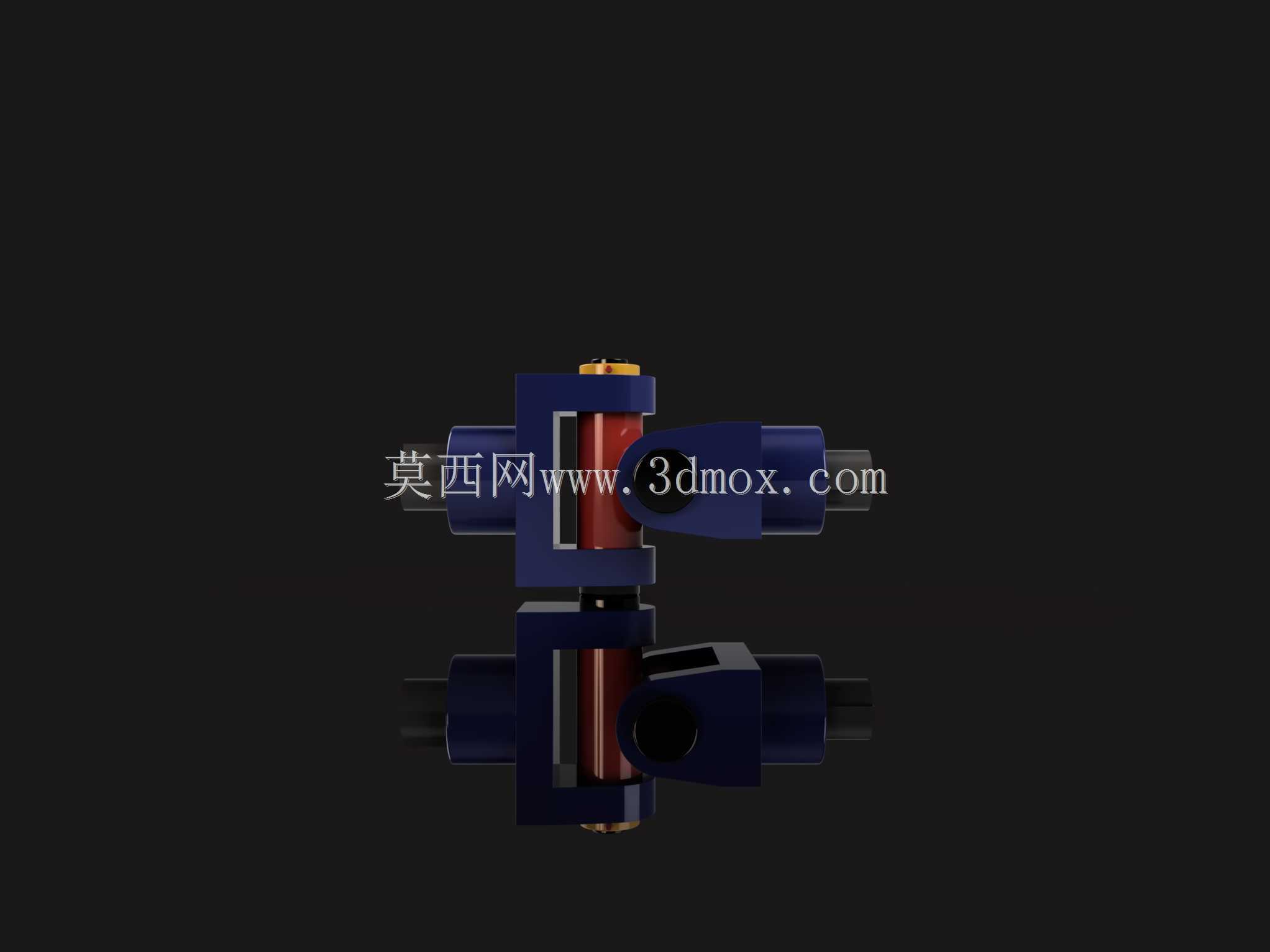

  从实际装配逻辑来看,两侧叉形壳体采用对称式腔体布局,腔体内部预留十字轴的安装空间,十字轴的四个轴颈分别嵌入两侧叉头的对应轴承位,图中红色部分为十字轴主体,轴颈位置设置铰接配合面,工作时十字轴可随两轴夹角变化实时调整姿态,避免刚性轴连接在角偏移状态下产生的附加弯矩,减少轴端、轴承位的异常磨损。顶部黄色限位端盖通过紧固件固定在叉体上方,既封堵十字轴的轴向装配通道,也对内部铰接件形成轴向定位,防止运转过程中十字轴窜动脱出;侧部圆形闷盖则对另一侧轴颈形成防护,减少粉尘、碎屑进入铰接摩擦面。

  建模过程中优先保证传动配合关系的准确性:两侧外接轴段保留了明确的同轴基准,轴端伸出长度按照常规小型传动设备的轴伸插入深度设定,叉体外部轮廓做了方正化处理,既方便车间装配时扳手夹持紧固,也避免运转过程中与周边机架、护罩发生干涉。整体径向包络尺寸以十字轴摆动极限位置为边界,设计时需在叉体周边预留足够摆动空间,当两轴夹角处于允许工作范围时,叉体边缘不会和相邻部件发生磕碰;轴向安装尺寸则覆盖两侧轴段插入配合段、叉体本体以及十字轴中部的总长度,选型时可对照设备轴端间距调整外接轴段的配合长度。

  结构细节上,铰接位置的配合间隙按照小型传动件的常规活动余量设置,既保证十字轴转动灵活无卡滞,也不会因间隙过大导致传动反向冲击。外露轴段采用圆柱光轴形态,可适配键连接、顶丝锁紧等多种常规轴毂固定方式,现场安装时无需对连接件做复杂改造。整套模型完整还原了万向联轴器的核心运动逻辑,可直接用于轴系布局干涉校验、传动方案演示以及非标设备的连接件选型参考,在布局阶段就能提前核对角偏移补偿范围、安装空间边界,避免后期装配时出现轴系对位困难、运转卡阻的问题。
