煤炭卡巴烤制钣金托架工装结构

　　这套钣金托架主要面向小型食品炭烤加工工位，用来承托需要均匀受热的卡巴类食材，也可作为车间内临时沥油、冷却、转运的承载工装。整体结构没有采用复杂铸件或机加框架，而是以薄钢板折弯、冲孔、拼焊为主，符合小批量食品辅助工装低成本、易清洗、易维护的使用要求。

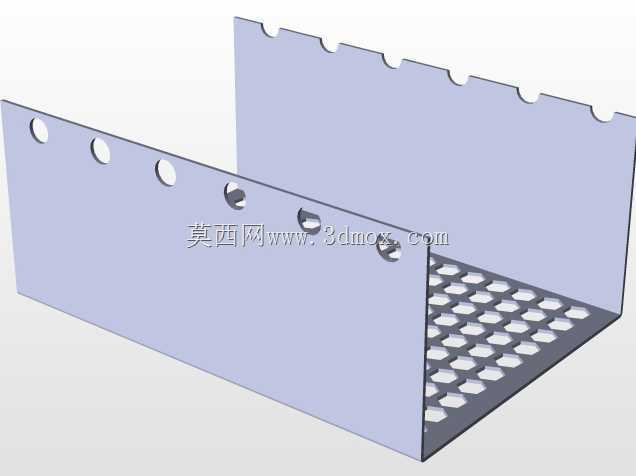

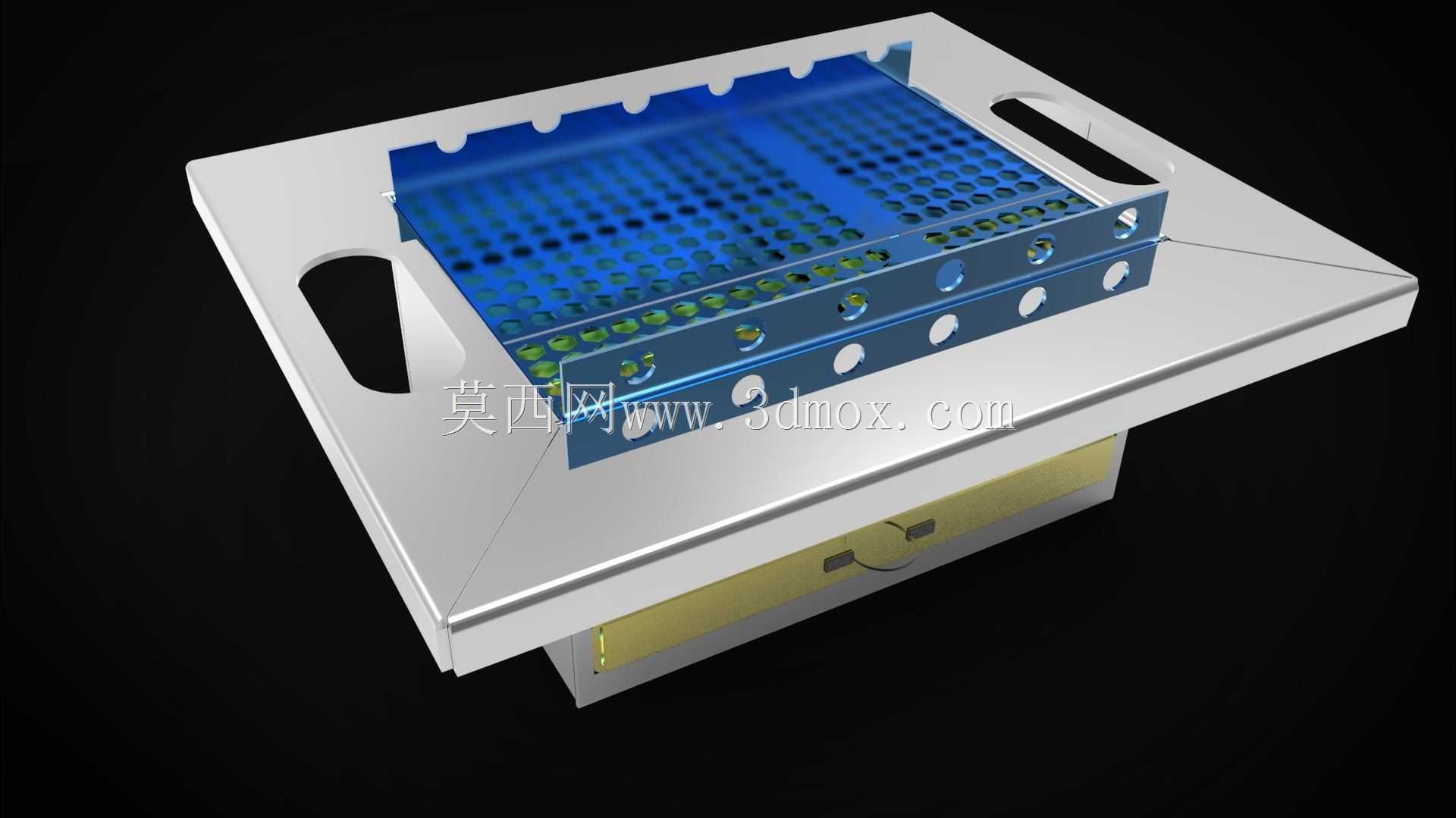

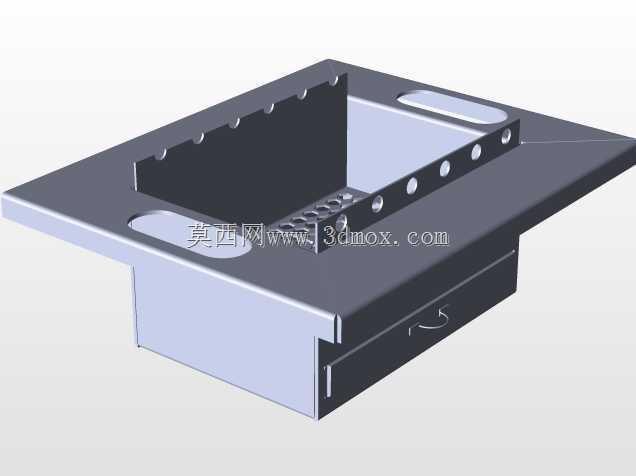

　　从现场布置看，托架上方是带密集孔阵的承托面板，孔位按规则行列排布，作用不是单纯减重，而是让炭火热量、烟气和热空气能够直接穿过工作面，避免食材底部被钢板完全封闭；同时孔洞可以排出多余油脂，减少积液造成的局部冒烟和焦糊。面板两侧设置加高挡边，挡边上预留多组圆孔与长槽，既可以限制食材或烤盘侧向滑移，也为插装分隔条、定位销、挂杆留下扩展位置。

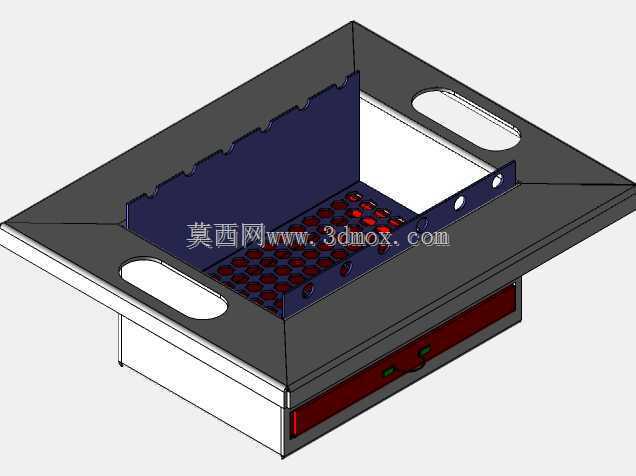

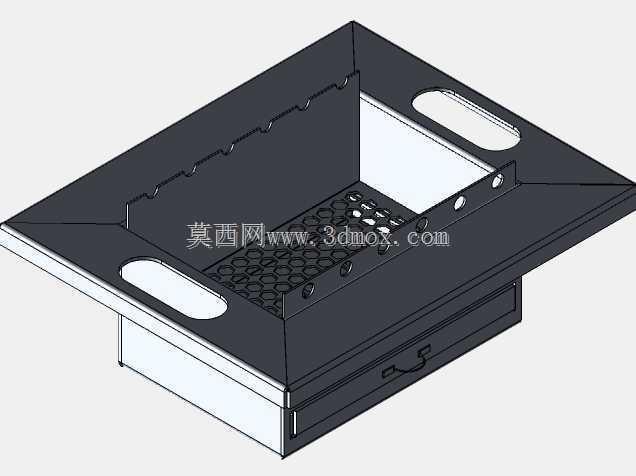

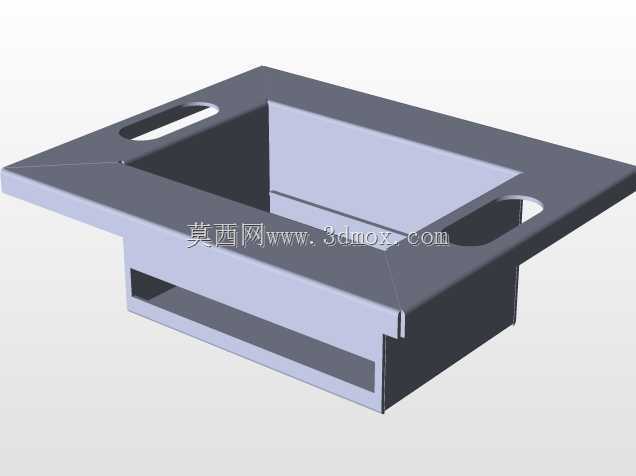

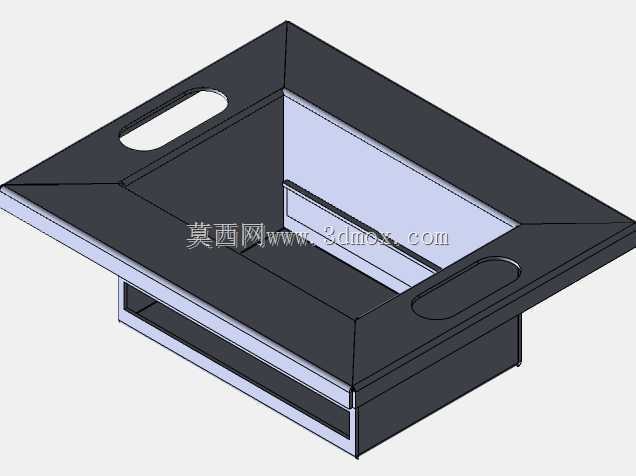

　　外围托盘采用大尺寸折边结构，两侧开出嵌入式手孔，方便操作人员在工位间整体搬移。折边方向经过处理，外露边尽量远离握持区域，能够降低薄钢板锐边划伤风险。托盘底部形成收油腔，烤制过程中滴落的油脂沿冲孔面板汇入下部空间，不再直接落到炭火上，对控制火焰窜起和保持工位清洁有实际意义。底部还设置了支撑箱体和限位脚位，放置到炭炉或工作台面时能够确定相对位置，避免托架受碰撞后偏移。

　　建模时需要重点控制钣金件的展开关系。薄钢板折弯不能按实体块随意拉伸，应先确定板厚、折弯半径、折弯扣除量和K因子，再建立折弯线与法兰轮廓。围板、托盘、承托网板之间的搭接位置要预留焊接边和装配间隙，不能只追求外观贴合；若孔边距离折弯线过近，折弯后会出现孔形拉伸、边缘变形，因此孔阵边界与折弯线之间应保留足够平直区。

　　外形边界上，托架以矩形工作台为基础，长宽方向优先适配常见炭炉口和标准烤盘尺寸，高度则分成手部搬移层、油脂收集层和炭火受热层。安装时不需要额外地脚固定，关键在于底部支撑面与炉台轮廓对齐，两侧手孔保持畅通，托盘下方留出通风和排油空间。检修时可将冲孔面板单独抬起，清理积油和炭渣，围板上的预留孔也便于后续加装挡油板、温度探针或分格调料架。

　　这类结构的价值在于把受热、承托、接油、搬运四个功能合并到一套钣金焊接件中。设计阶段不能只看渲染效果，应同步核对折弯可行性、焊缝可达性、清洗空间和热变形趋势；大面积薄板在受热后容易翘曲，因此折边、翻孔和局部加强筋的位置要服务于刚度，而不是仅作装饰。
