hpvc简易卧式三轮人力代步车结构设计

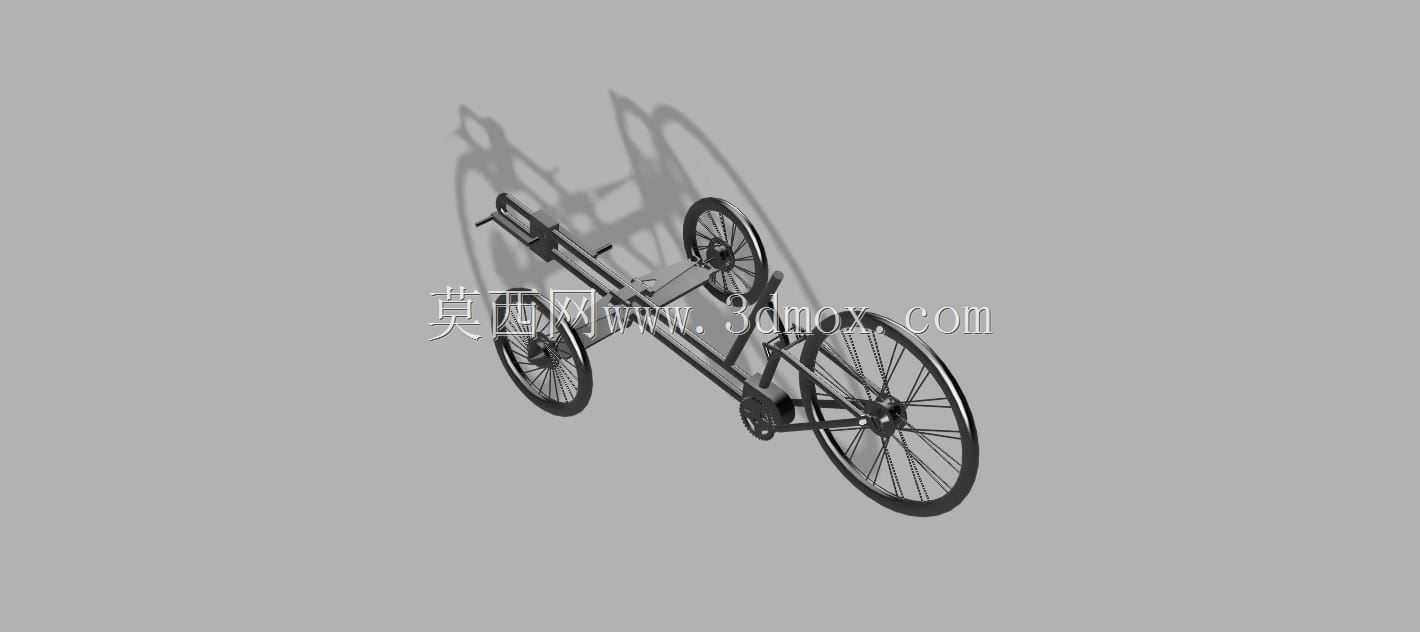

　　这套hpvc简易三轮人力代步车结构，面向低风阻人力载具实训、校园机械创新竞赛、短途轻量化代步场景开发，整体采用卧式躺骑布局，区别于常规直立自行车的骑行姿态，骑手重心大幅降低，长距离骑行时腰背部可依托车架支撑，风阻投影面积更小，同时三轮支撑结构无需驻车脚撑即可保持静止稳定，低速骑行、启停阶段也不会出现侧倾倾倒，对骑行经验不足的使用者友好度更高。

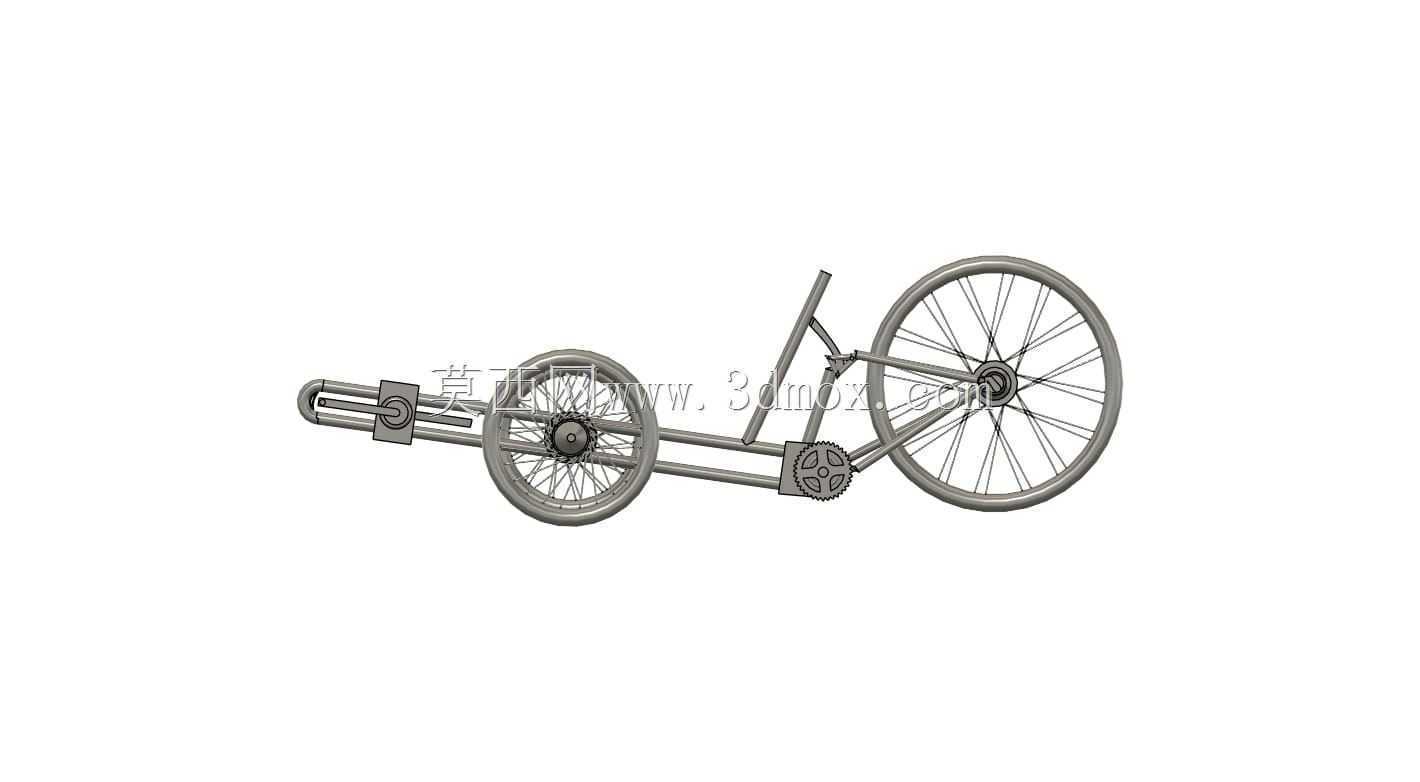

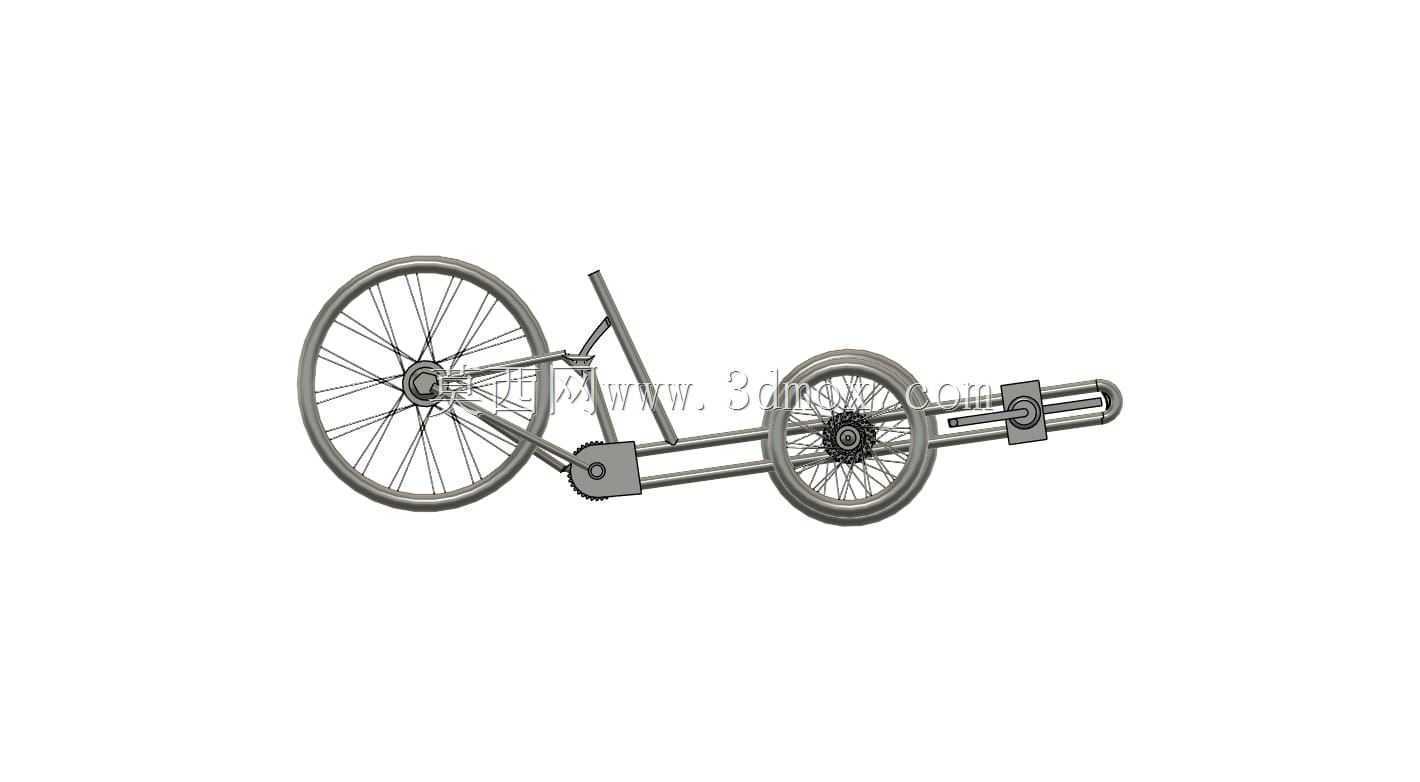

　　从实际使用功能来看，该车完全依靠人力脚踏驱动，前置单轮负责转向，后置双轮承担主要承载与驱动输出，传动路径从脚踏曲柄组延伸至后轮轴，链条走线沿车架主梁布置，避开骑手腿部活动区间，蹬踏发力时不会出现裤脚剐蹭链条的问题。整车没有加装复杂的外覆盖整流罩，保留裸架结构，一方面方便实训场景下直接观察传动、转向、轮组的联动关系，另一方面后期改装时可以直接在车架预留点位加装整流外壳、储物托架、照明组件，拓展适配hpvc竞速赛事、园区短途通勤、休闲骑行等不同需求。

　　设计思路上优先兼顾结构易加工与装配容错性，车架主体采用直杆管材拼接成型，没有复杂的一体化弯管曲面，普通管材切割、钻孔、焊接工序即可完成下料制作，零部件全部采用市面通用自行车标准件：轮组选用常规辐条轮，轮胎、花鼓、轴承都可以直接替换市售量产配件，脚踏、曲柄、链条也和普通自行车通用，后期维护更换不需要定制特殊零件。转向构件通过连杆把前置车把的转动动作传递到前轮转轴，转向限位结构做了物理硬限位，避免大角度转向时前轮剐蹭车架主梁。

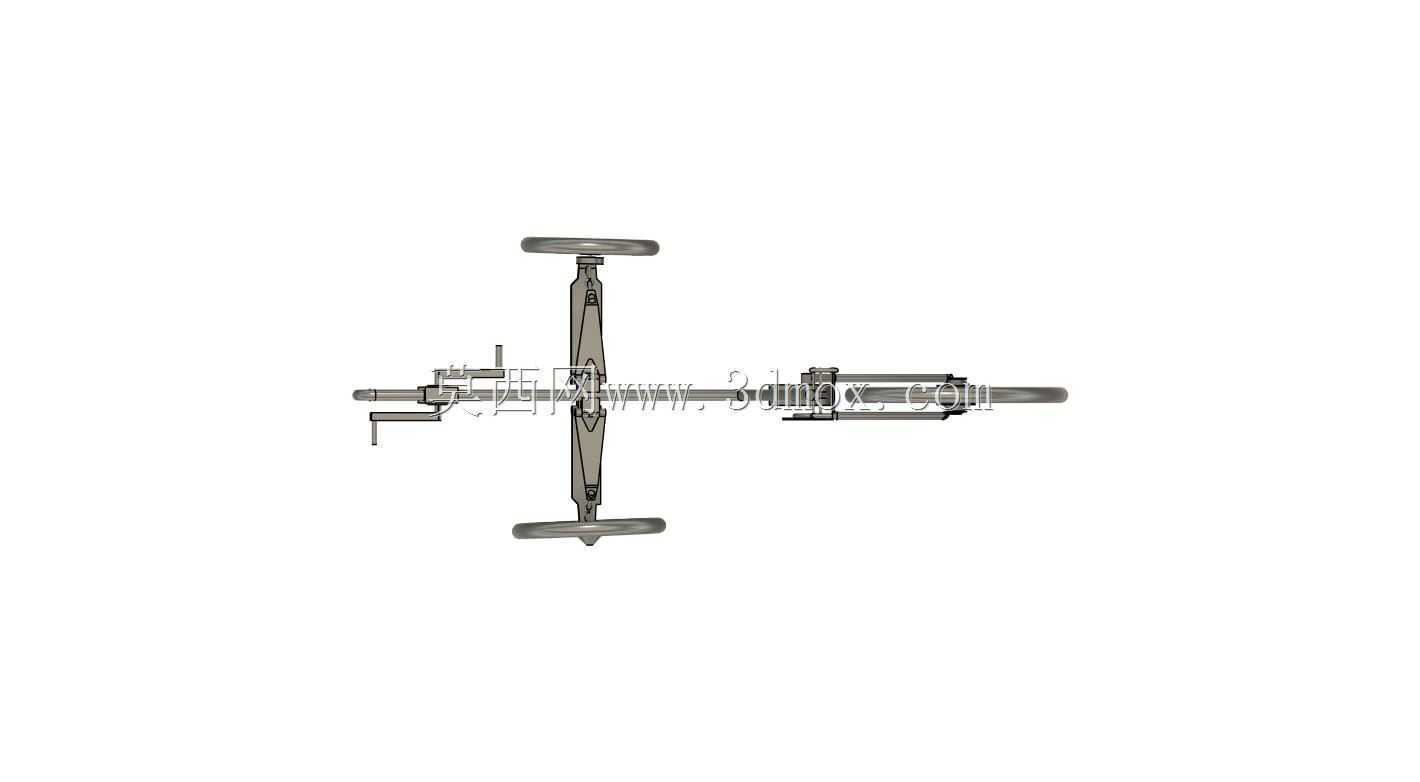

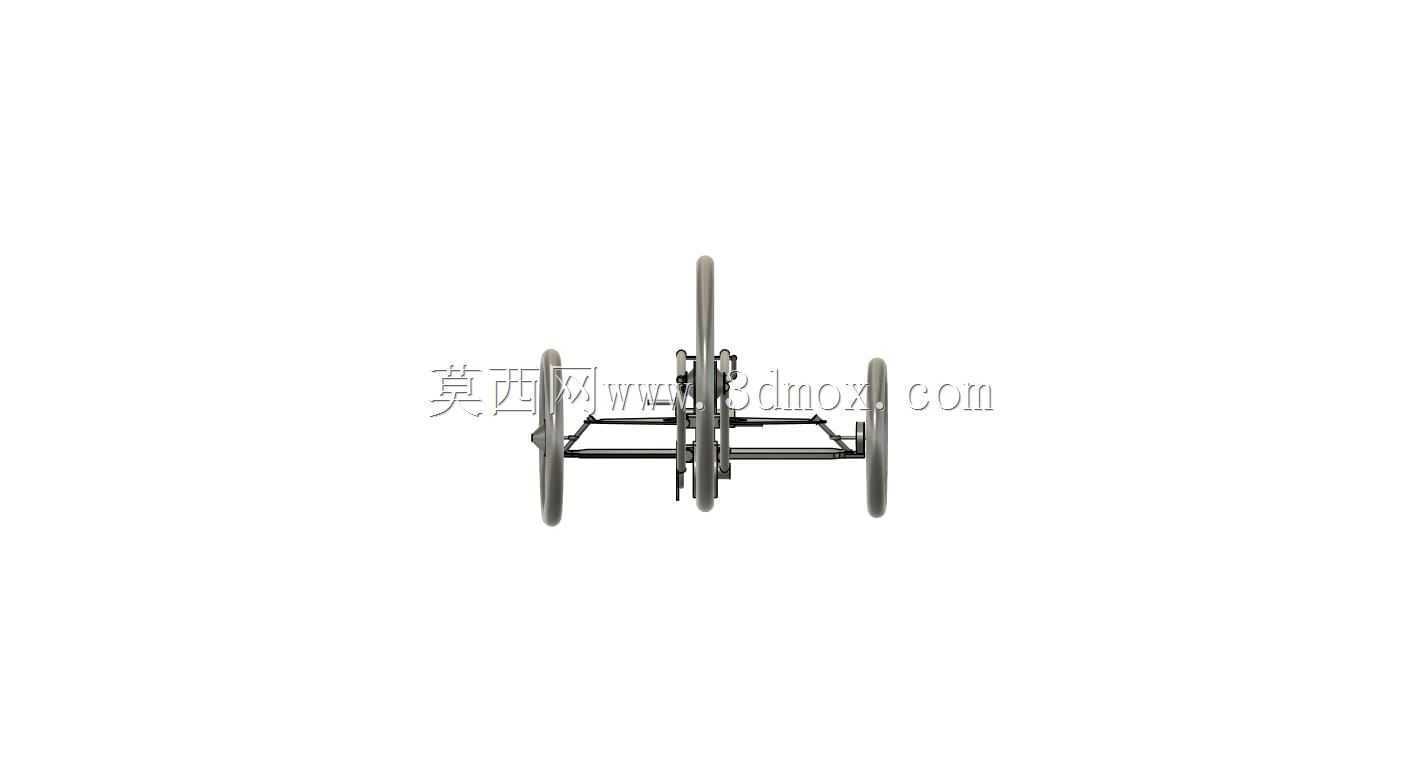

　　外形尺寸方面，整车长度控制在两米八以内，宽度以后轮外侧为边界不超过一米，卧式骑行状态下整车最高点离地不足一米，狭窄园区步道、室内展厅通道都可以顺利通行；安装边界上，车架主梁的管间距、轮轴安装孔位都预留了调节余量，链条张紧可以通过后轮轴的长槽孔微调，不同腿长的骑手可以调整脚踏曲柄与靠背的相对位置，适配身高一米五到一米八五的使用人群。车架受力点集中在中部骑手乘坐区域，管材拼接处都做了加强衬片，静态承载可以覆盖常规成年人体重，三轮接地的布局也让整车停放、推行时的稳定性远优于两轮自行车，拆装时轮组可以快速拆卸，分体后能够放入普通家用轿车后备箱转运。
