人力竞技三轮脚踏自行车结构设计

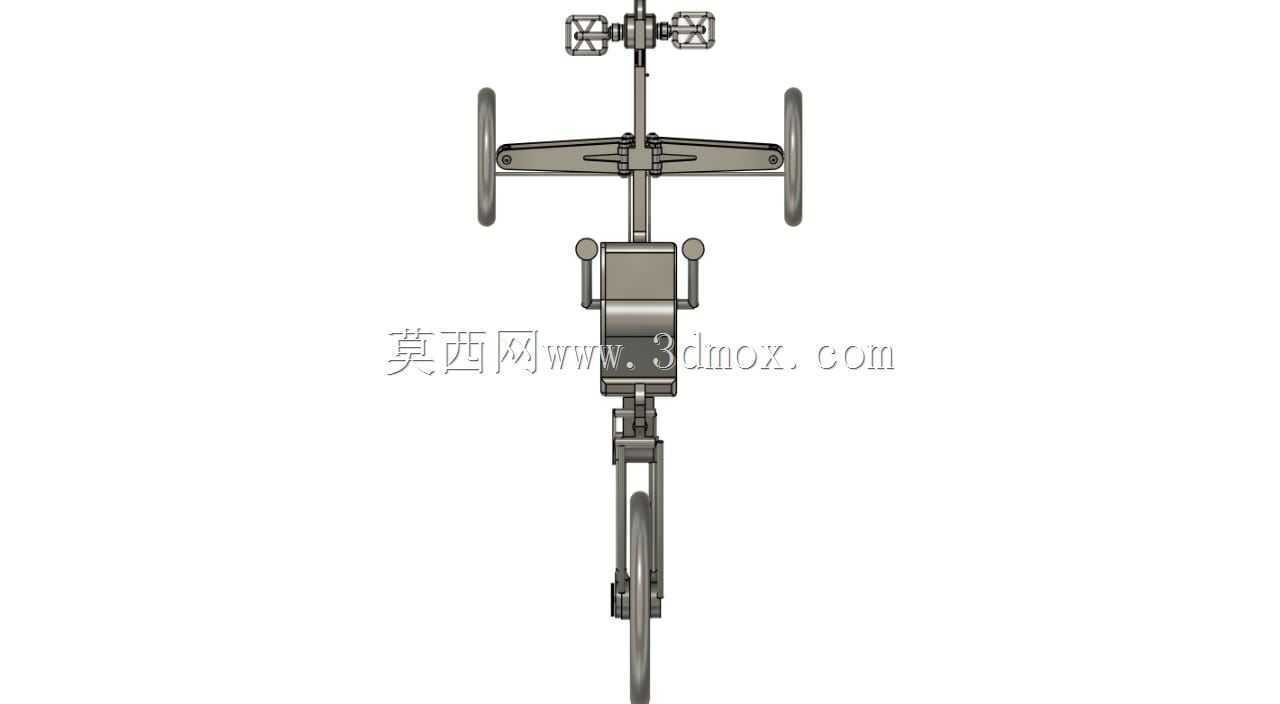

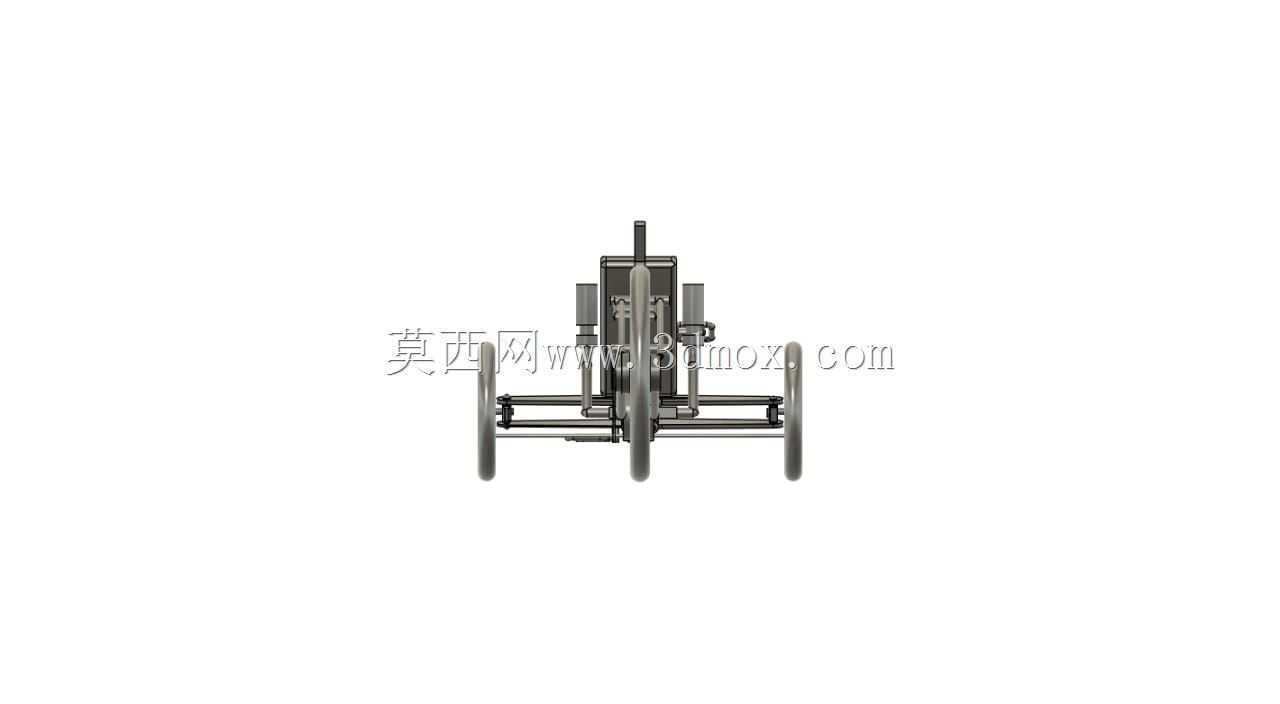

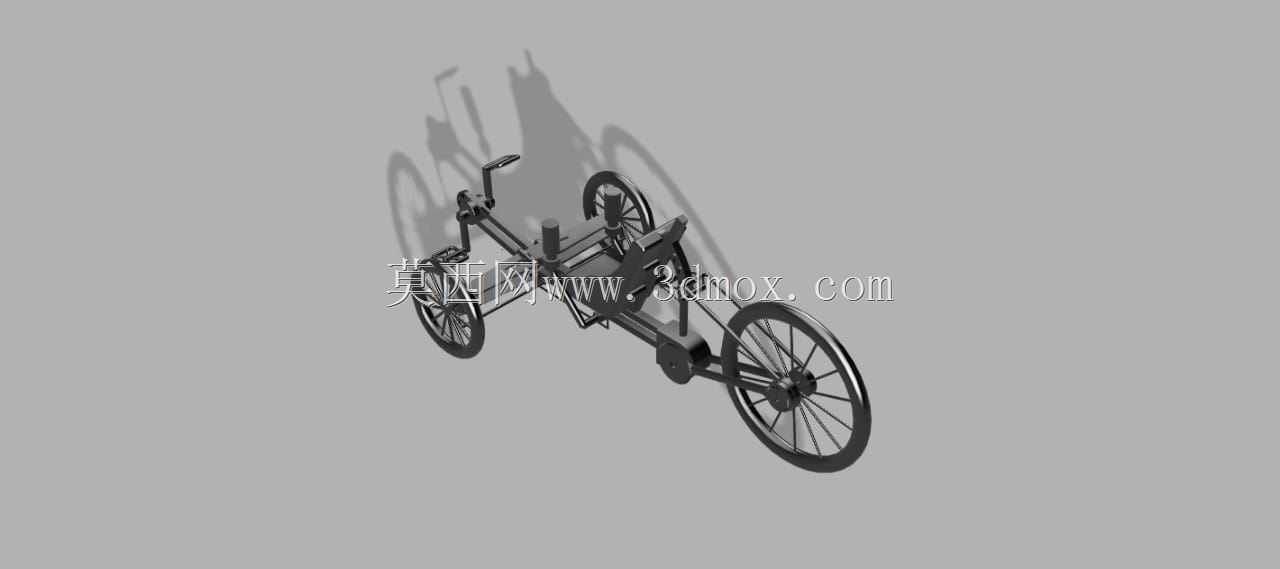

　　这套三维结构围绕人力驱动竞技用车展开，整车采用三轮布置形式，前部为单轮转向结构，后部设置双轮承载与驱动区域，整体面向低风阻、轻量化、直线稳定行驶的使用场景。与常规两轮自行车相比，三轮布局在低速启停、冲刺发力和载人承载时能够减少侧倾风险，骑手重心可集中在车架中部，使轮胎接地面积、车架受力路径和转向反馈更容易控制，适合在封闭赛道、校园工程竞赛、人力车辆验证以及短距离高效代步场景中使用。

　　建模时先从骑姿边界入手，确定坐垫、脚踏曲柄、车把和车轮之间的相对位置。车架主梁承担骑手体重与踏板反力，后段通过分叉式支撑连接两侧后轮，前段则通过转向立管连接前叉，形成前轮换向、后轮随动的基础机构。脚踏动力经曲柄、中轴和链传动传递至驱动轮，传动线路尽量保持紧凑，减少链条偏摆和多余张紧结构；后轮轴位置兼顾轮距、离地间隙和链条包角，避免在大力踩踏时出现传动干涉。

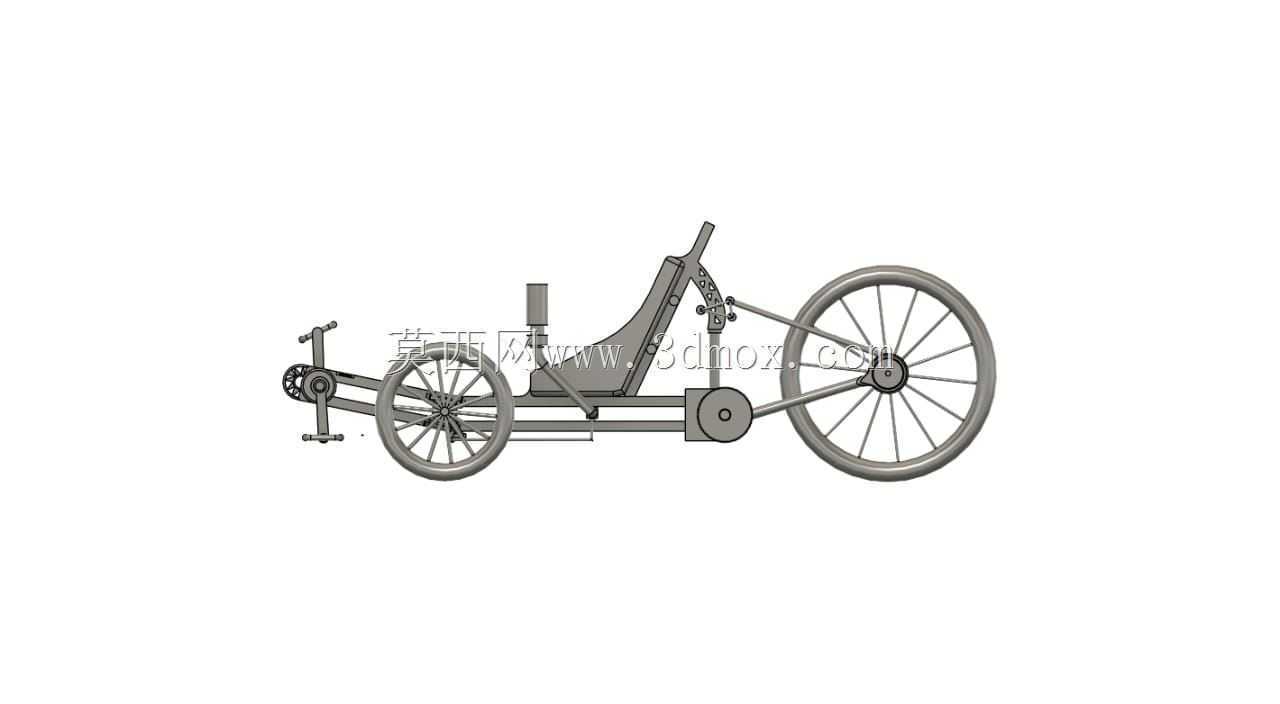

　　外形上，整车没有复杂外覆盖件，杆件、轮组、链轮、脚踏、坐垫和转向把手均以独立结构表达，便于检查装配关系。前轮采用细轮辐和窄胎设计，可降低滚阻并减轻转向质量；后轮直径较大，能够在相同踏频下获得更有利的行进效率。车把高度低于普通休闲自行车，使骑手背部自然前倾，减少正面迎风面积；坐垫位置靠后且靠近车架受力中心，冲刺时臀部、腿部和躯干的力量可更直接传递到踏板。

　　安装边界方面，三轮轮距需要保证转弯时内侧车轮不与车架杆件碰撞，后轴支撑宽度既要满足侧向稳定，也不能造成整体尺寸过大。中轴高度需结合脚踏最低点与地面间隙校核，防止过弯或坡道路面刮碰；转向立管角度影响前轮回正力矩，过小会导致操控迟钝，过大则降低直线稳定性。车架管件交汇处设置加强连接区域，用于承受周期性踩踏载荷，后轮支架则需同时考虑轴孔同轴度和链条张紧空间。

　　从工程验证角度看，该模型可用于检查人机姿态、轮组布置、链条走向、转向极限和整车拆装顺序。结构细节保留了车轮辐条、曲柄、踏板、轴承连接位和车架杆件关系，能够作为人力车辆方案评审、竞赛样机制作、骑行机构教学以及轻量化车架优化的三维参考。
