涵道四旋翼概念飞行载具结构设计

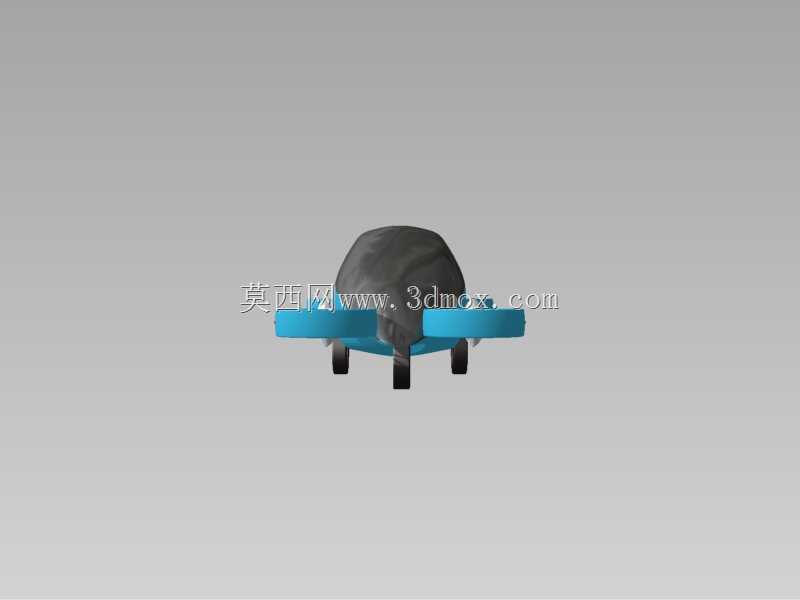

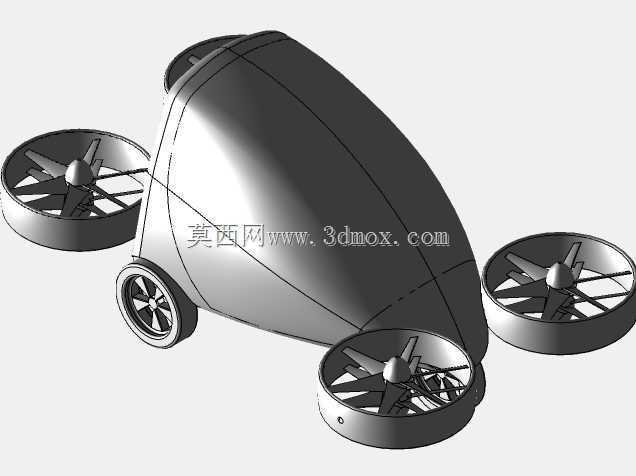

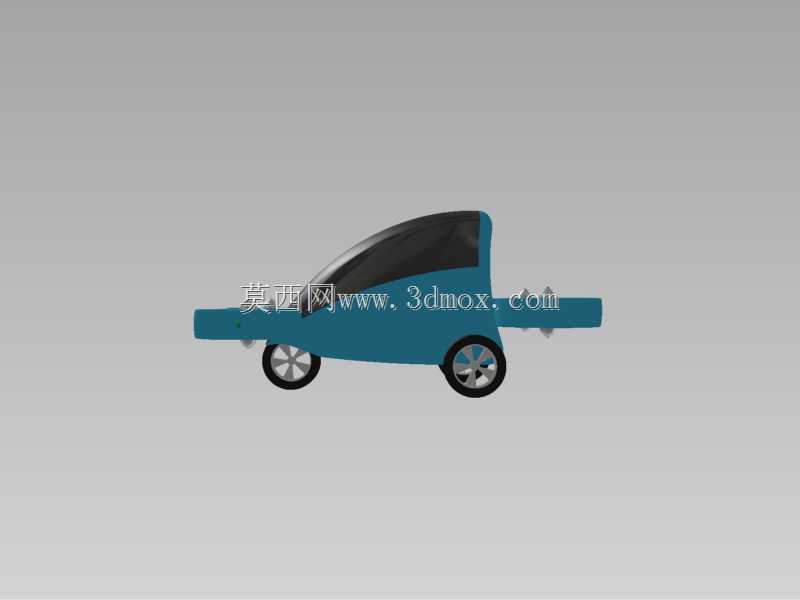

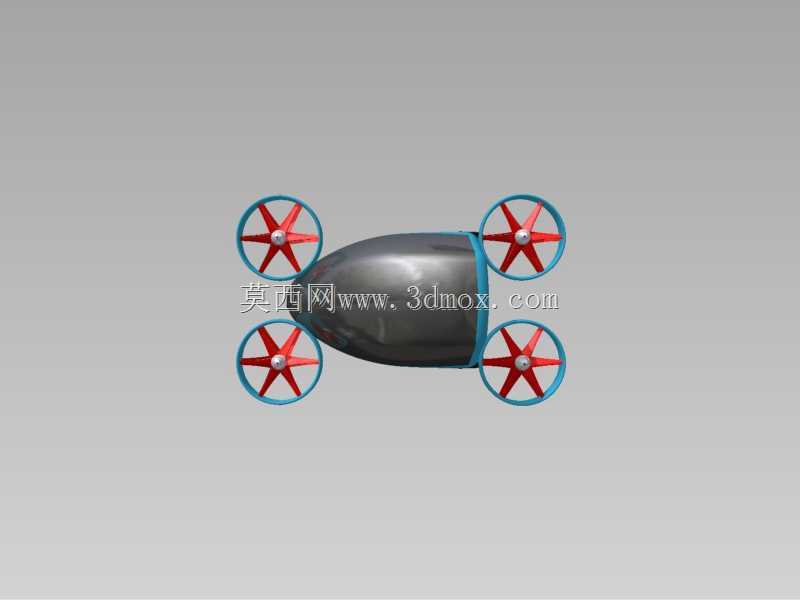

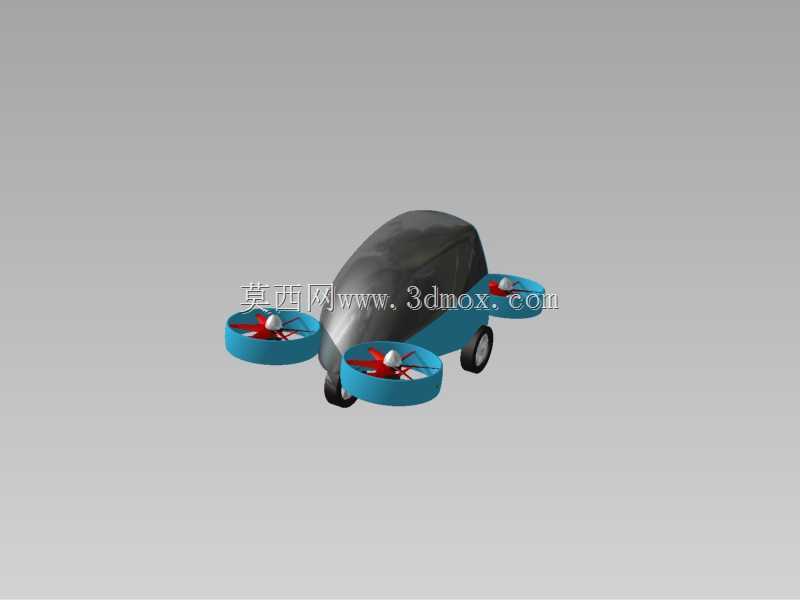

　　这套概念飞行载具的三维结构，围绕城市低空短途通勤、园区巡检与复杂地形快速抵达的场景展开，整体采用四组涵道旋翼对称布置的布局，机身主体做成流线型封闭舱体，既可以承载单人驾乘的空间需求，也能预留航电、动力模块与小型载荷的安装位置。和常规开放式四旋翼不同，四个旋翼外圈全部设置环形涵道护圈，护圈采用蓝色彩标区分结构边界，旋翼桨叶为红色三叶构型，涵道环不仅能在低空贴墙、穿林作业时避免桨叶直接碰撞障碍物，还能约束旋翼下洗气流，提升悬停状态的气动效率，降低桨尖涡流带来的能量损耗。

　　从结构设计思路来看，载具没有采用传统固定翼的长机翼布局，而是把全部升力单元集成在机身四周，整机横向外廓由四个涵道的外圆边界决定，涵道中心到机身中轴线的距离经过匹配，既保证四组旋翼的拉力力矩足够控制姿态，又避免相邻涵道的气流发生严重干涉；机身中段为圆润的水滴形截面，从前到后平滑收窄，能够减少前飞过程中的迎风阻力，舱体下部预留平整的安装平面，可直接挂载电池组、飞控盒与任务载荷，不需要额外加装复杂的吊挂支架。

　　实际用途层面，这类涵道式四旋翼载具既可以作为低空个人通勤的飞行汽车原型验证平台，也能改装为应急物资投送、厂区管线巡检的无人飞行平台，涵道护圈的存在让它在人员密集区域作业时安全性更高，不会像裸露桨叶那样容易误伤周边人员。结构建模过程中，旋翼桨叶的扭转角度、涵道内壁与桨尖的间隙都做了对应还原，桨叶根部和旋翼驱动轴的连接位预留了电机安装法兰，四个涵道通过短翼梁和机身主体刚性连接，梁体内部可以走动力线缆与信号线，避免线路外露受气流冲刷。

　　安装边界方面，整机的最大宽度由左右两侧涵道的外圆直径决定，最大高度为涵道顶部到机身底部的距离，停放时只需要对应四个涵道下方的支撑点布置起落架，不需要大尺寸的起降场地；机身舱体的内部空间沿中轴线划分，前侧预留驾乘人员或探测设备的安置区域，中后段集中布置动力储能模块，重心控制在四个涵道围成的几何中心附近，保证悬停时各个旋翼的拉力分配均匀，姿态控制的冗余度更高。涵道环的截面采用翼型化设计，在前飞时还能产生部分附加升力，进一步降低旋翼的动力负荷，整套结构没有多余的突出零件，外廓连续顺滑，既符合概念载具的气动优化方向，也为后续详细工程设计阶段的零件拆分、强度校核提供了完整的三维参照。
