航空机载设备异型安装支座结构设计

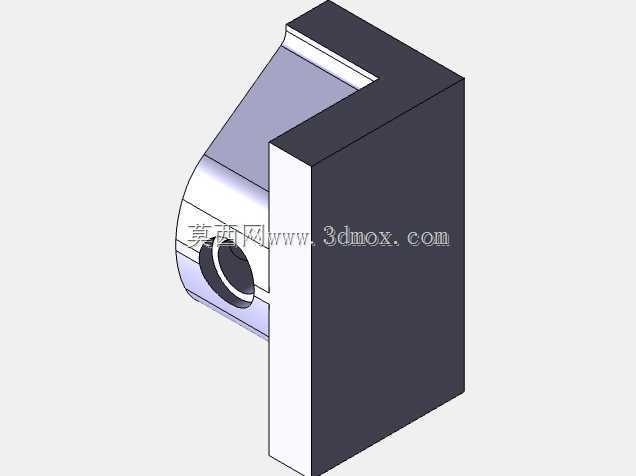

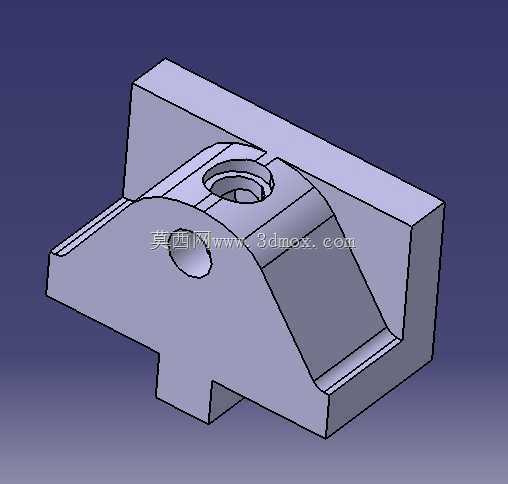

　　这款异型支撑构件主要面向航空机载场景的设备固定需求，在整机装配环节承担机载功能模块与机身安装基面之间的衔接定位作用，日常工况下需要持续承受飞行过程中的交变振动载荷，同时适配机身内部狭窄局促的安装空间，不能采用常规标准支座的规整外形。从结构布局来看，构件后侧设置通长的平直立板，该立面可完全贴合机身预装的安装基准面，立板与下方水平承托段呈直角衔接，形成L型的主体支撑框架，承托段上方的弧形隆起腔体为核心容纳区域，腔体顶部开设同轴通孔，可穿入锁紧螺栓完成上部机载模块的锁附，腔体侧立面额外开设横向贯通孔，既可以作为辅助定位销的穿入孔位，也可布设小型线缆穿过，减少机载舱内的线束外露长度。

　　设计阶段优先考量载荷传递路径，机身基面的支撑反力从后侧立板的安装接触面传入，经由两侧加厚的斜向筋板传导至中部承托腔体，上部设备的垂向载荷则通过顶部锁附孔均匀分散到整个支撑框架，避免局部应力集中引发的结构形变。构件底部设置两处对称的凸型卡位脚，卡位脚可直接卡入机身基面的预设滑槽内，装配时先滑入卡位完成初定位，再锁附立板处的固定紧固件，无需多人托举对位，大幅缩减舱内装配的作业时长。

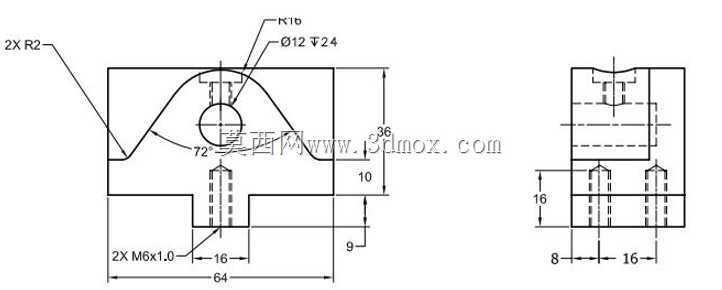

　　外形尺寸方面，整体长宽高比例适配机载设备的常规安装间距，后侧立板的长度覆盖整个构件的横向跨度，保证与安装基面的接触面积足够分散压强，所有外轮廓的棱角均做倒圆角处理，一方面避免航空装配过程中锐边划伤操作人员或线束，另一方面降低应力集中系数，提升构件抗疲劳寿命。安装边界上，构件后侧立板与安装基面完全贴合后，前方弧形腔体的外伸距离预留出足够的手部操作空间，锁附顶部螺栓时工具可从斜向空间伸入，不会与周边相邻机载部件发生干涉；底部卡位脚的滑槽配合间隙控制在合理范围，既可以补偿机身装配带来的小幅基面误差，又不会在飞行振动过程中出现横向窜动。

　　腔体内部做镂空减重设计，在不削弱核心承载截面强度的前提下去除多余材料，匹配航空装备对构件自重的严苛要求，两侧斜向筋板的厚度根据仿真载荷结果做差异化设置，载荷传递路径上的筋板适当加厚，非承载区域的壁厚做减薄处理，整体结构在刚度、强度与自重之间取得平衡。横向贯通孔的孔口做沉台处理，穿入定位销后销体端面不会突出构件外表面，避免剐蹭周边布设的管线。
