乘用车多辐条铝合金轮毂结构设计

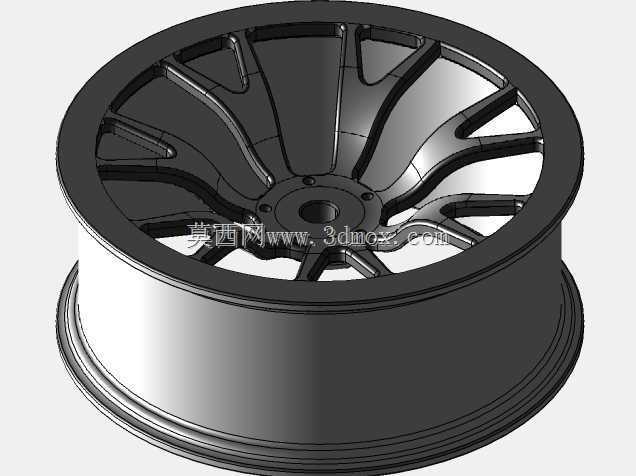

　　该模型围绕乘用车车轮总成展开，主体为一体式铝合金轮毂，包含外侧轮辋、内侧轮辋、多辐条轮辐、中心安装孔、螺栓分布区域及轮缘过渡结构。轮辋部分采用深槽式轮廓，外侧唇边与内侧唇边用于约束轮胎胎圈，中间槽底便于轮胎拆装；轮辐采用分叉式多辐造型，从中心轮毂座向外辐射并与轮辋内壁圆滑相接，既承担车辆载荷传递，也为制动盘散热留出通道。

　　从实际装车场景看，这类轮毂主要用于轿车或小型乘用车的行驶系统，位于轮胎与转向节之间。车辆垂直载荷经轮胎、轮辋、轮辐传递至轮毂轴承，加速、制动和转向时产生的扭矩与侧向力也通过中心孔和螺栓连接区域完成传递。设计时需要重点控制轮辋标定直径、胎圈座宽度、中心孔同轴度、螺栓孔分布圆直径以及偏距，这些边界直接决定轮胎能否可靠安装、制动系统是否干涉以及轮距是否符合整车要求。

　　建模思路上，先以旋转特征建立轮辋基本回转体，保证胎圈座、槽底和轮缘截面连续；再依据造型趋势构建轮辐曲面，使辐条根部在中心座附近具有较大过渡圆角，降低应力集中，辐条末端与轮辋交接处保留足够壁厚。中心区域设置安装孔与螺栓过孔，孔位按圆周均布，端面需保持平整，以保证车轮与轮毂轴承法兰贴合。通风空隙由相邻辐条之间形成，制动热量可随车轮旋转向外散出，同时减少不必要的材料堆积。

　　结构校核时应关注几类典型工况：垂向冲击下轮辐根部和轮辋交接区的弯曲应力，紧急制动时螺栓孔周边的剪切与挤压应力，转弯工况下轮缘侧向变形，以及轮胎充气后胎圈座对轮辋的胀紧作用。辐条截面不宜单纯追求轻薄，根部到端部应形成连续的刚度梯度；轮辋壁厚则需兼顾胎圈密封、抗冲击和成型工艺。若用于铸造生产，还需考虑拔模斜度、壁厚均匀性和热节位置，避免辐条与轮辋交汇处出现缩松。

　　装配边界方面，轮毂外侧不能超出翼子板运动包络，内侧需与卡钳、制动盘、转向节及悬架杆件保持安全间隙；中心孔应与轴头配合，螺栓孔数量和分布圆需与车轴法兰一致。气门嘴孔通常布置在轮辋槽底附近，位置应避开辐条遮挡，便于充气和维护。整体模型适合用于车轮结构方案讨论、制动间隙检查、整车底盘装配以及轮毂轻量化分析。
