复古通勤自行车结构三维数模

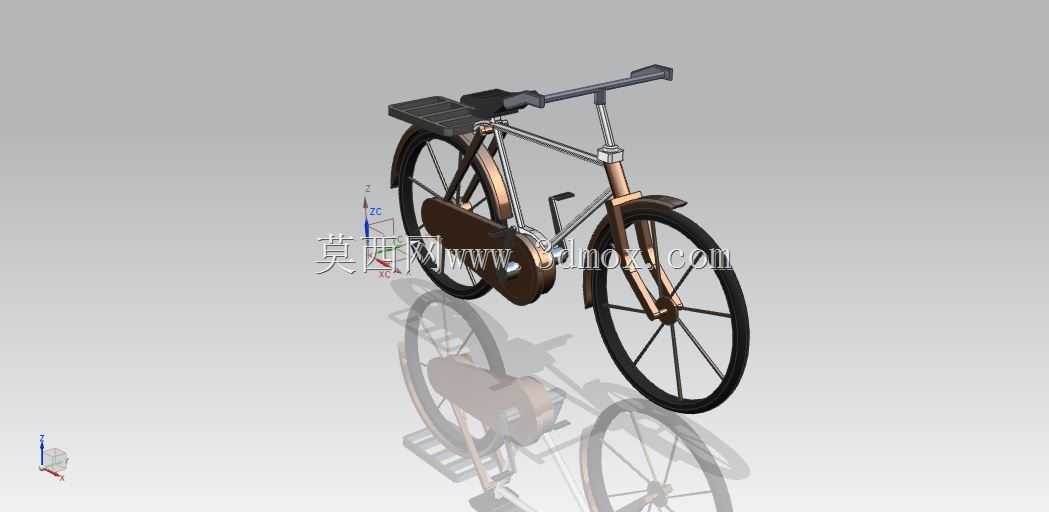

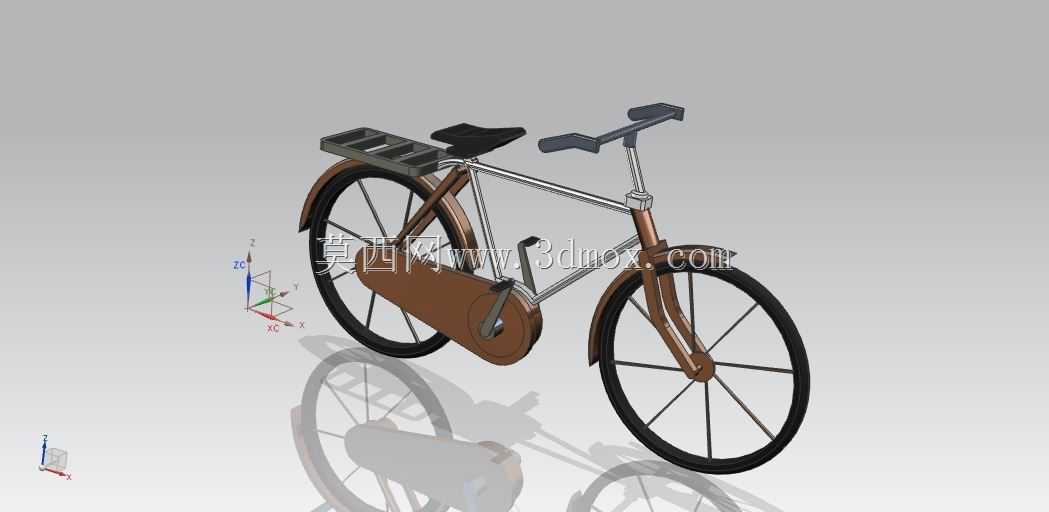

　　该数模围绕传统城市通勤自行车的整车结构展开，重点还原了车架、前后轮组、车把、鞍座、脚踏传动、链罩、货架及挡泥板等关键部件，适合用于两轮代步工具的结构认知、方案演示、装配校核与教学展示。整车采用经典钻石型车架布局，上管、下管、座管与后叉形成稳定的三角承载结构，能够在骑行载荷下兼顾刚性与轻量化。前叉通过车头碗组与车架连接，承担转向与前轮支撑功能；车把高度和延伸位置保留了较直立的骑行姿态，适用于短距离通勤、校园通行、厂区代步以及休闲骑行等场景。

　　轮组部分按大直径两轮结构表达，前轮负责转向，后轮通过链条与牙盘、飞轮组成传动回路。模型中可见辐条式车轮、轮胎、轮毂及轴心位置，轮径设定偏向常规成人城市车比例，能够保证较好的通过性和滚动效率。脚踏转动后，牙盘经链条驱动后轮，链罩覆盖传动区域，可减少裤脚卷入和油污接触，这也是城市通勤车区别于运动自行车的典型设计。鞍座通过座杆与车架连接，位置相对靠后，便于在平直路面上保持稳定坐姿；后货架布置在后轮上方，可用于承载轻型物品，挡泥板则沿轮胎弧线延伸，适合湿滑路面减少泥水甩溅。

　　从建模思路看，作品没有追求复杂曲面细节，而是以清晰的部件关系和可识别的机械结构为核心。车架管材采用简化实体表达，车轮、车把、座垫、货架和护板均按独立构件组织，便于设计者后续拆分装配、检查干涉或替换部件。整车边界主要由前后轮胎外缘、车把宽度、鞍座高度及货架轮廓决定；在进行场景布置时，需要预留车轮转动空间、车把左右转向空间以及脚踏回转空间。若用于生产线旁代步工具展示或园区交通方案验证，还可结合人体坐姿尺寸校核车把与鞍座之间的距离、脚踏最低点离地间隙以及脚撑停放状态。

　　结构上，自行车的载荷路径较为明确：骑行者重量通过鞍座和脚踏传入车架，前轮冲击经前叉传递至车头管，后轮载荷则由后叉和货架区域承担。模型保留了这些传力部位的相对位置，能够帮助初学者理解两轮车辆为何采用三角车架、为何传动系统集中布置在中轴与后轮之间，以及转向、承载、驱动三类功能如何在同一整车上协同。对于三维建模人员，该数模也可作为练习管线类零件、旋转类轮组、钣金式护板和装配约束的参考对象。
