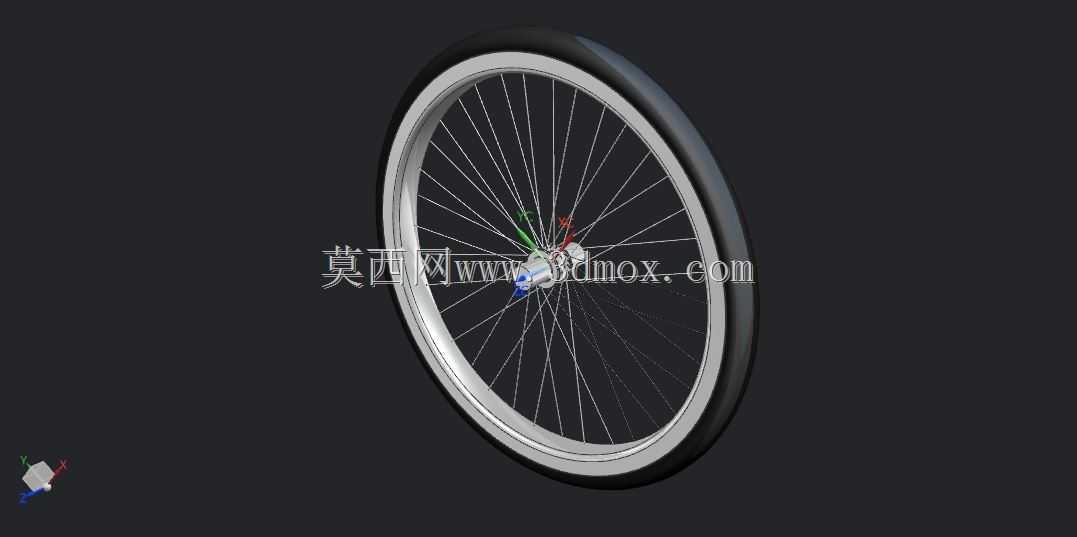

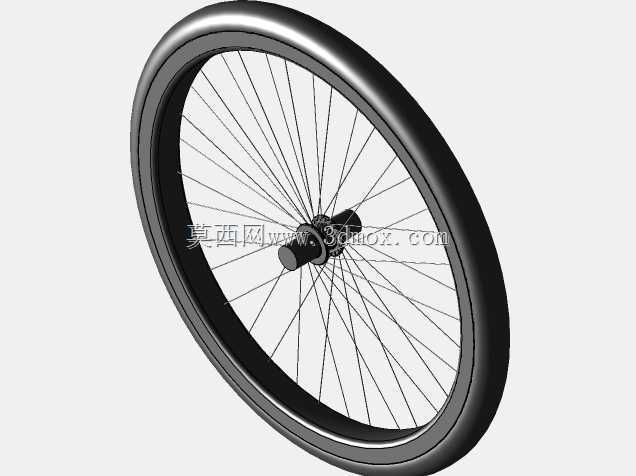

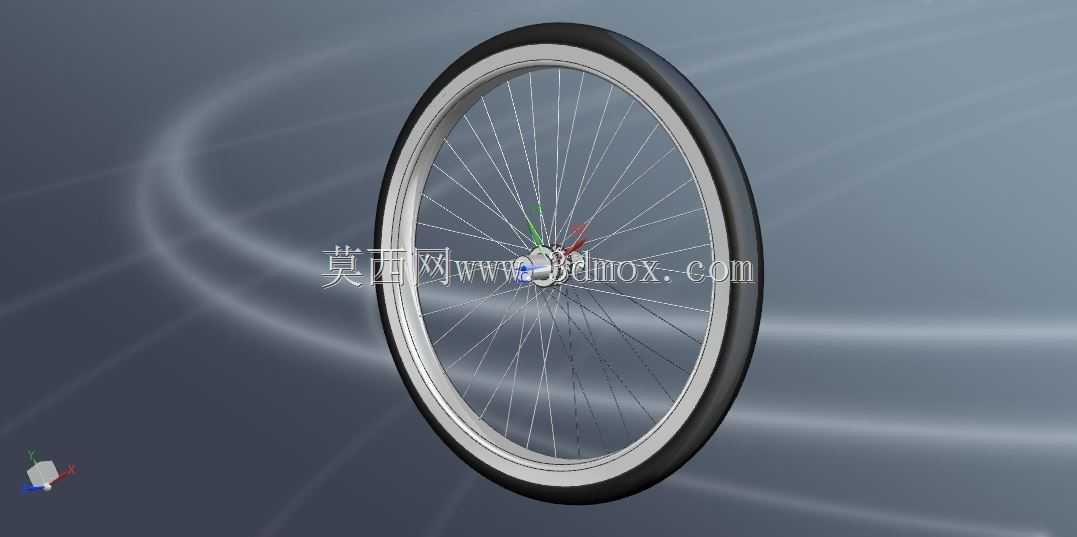

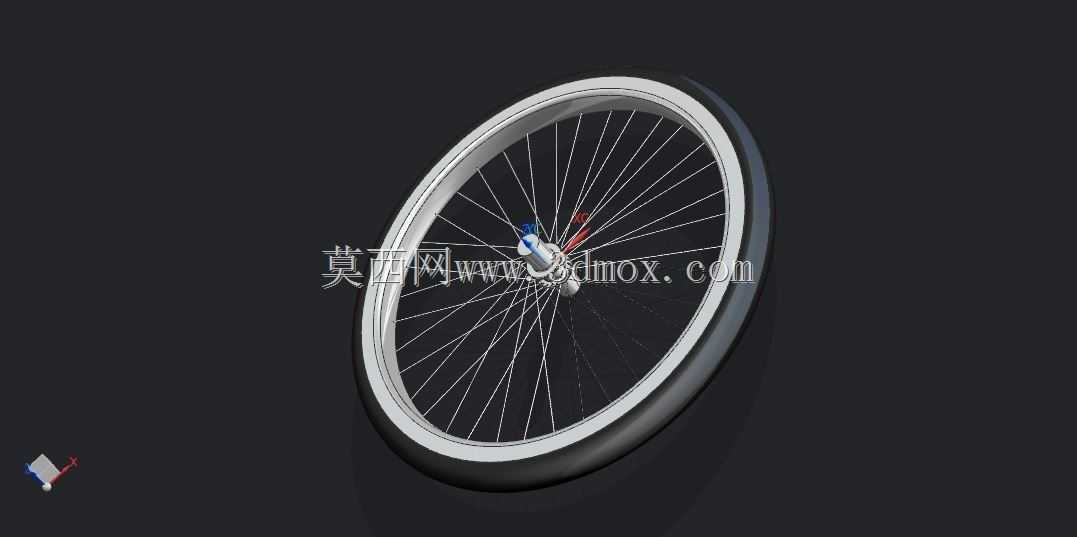

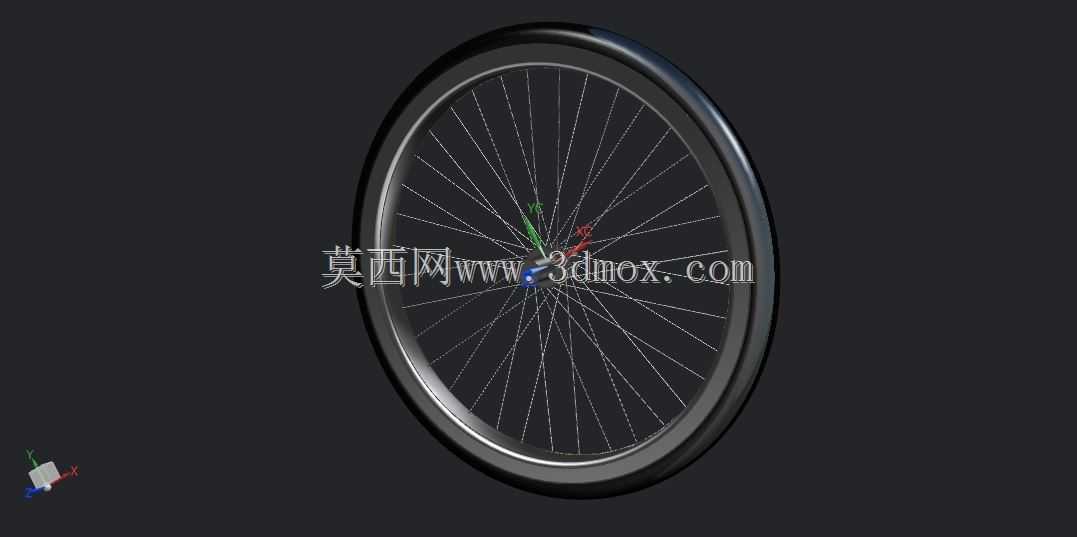

辐条式自行车轮组带外胎完整结构

　　这套轮组结构围绕城市通勤车与常规公路休闲车的走行需求搭建，外胎采用圆弧断面橡胶件形态，胎面曲率、胎唇卡合位置与金属轮辋的槽口轮廓逐一对应，装配时胎唇嵌入轮辋边缘的限位槽，充气后依靠内压撑紧胎圈，既避免骑行中轮胎脱出，也保证轮组转动时胎面与地面接触区域均匀受力。轮辋采用薄壁环形金属截面，侧壁预留辐条穿装孔位，孔位沿圆周等角度分布，每一处孔位的角度、径向高度都和辐条张拉方向匹配，避免辐条安装后出现剪切弯折。

　　花鼓位于轮组中心，内置轴穿装通道，两端法兰盘伸出辐条固定位，辐条从花鼓法兰呈放射状交叉延伸至轮辋孔位，建模时完整还原了辐条的交错排布逻辑：相邻辐条分属花鼓两侧法兰，交叉位置预留合理间隙，张拉后轮辋整体径向圆跳动、端面偏摆都能控制在骑行允许范围内，实际装车后承载时载荷可通过数十根辐条均匀分散到整个轮圈，不会出现局部应力集中导致的轮辋变形。

　　从安装边界来看，轮组中心花鼓的轴向宽度、轴孔直径需匹配车架前叉或后叉的开档尺寸，锁紧紧固件后花鼓相对车架保持转动自由度；轮组整体外径由轮辋直径叠加外胎厚度决定，设计时需核对车架叉腿间隙、挡泥板安装空间，保证轮胎满载形变后不会剐蹭车架构件。外胎断面宽度也需对应车架叉口的内侧间距，过宽会造成转向剐蹭，过窄则会降低抓地缓冲能力。

　　实际应用场景中，这类轮组承担整车全部垂向载荷，骑行时路面颠簸先通过橡胶外胎形变吸收部分冲击，再经由辐条传递至花鼓、车架，辐条的预紧张力决定了轮组的抗侧向冲击能力，过松会出现轮圈晃摆，过紧则可能拉裂轮辋孔位。建模过程中先完成花鼓、轮辋的回转体基础特征，再按圆周阵列生成全部辐条，单独调整每根辐条的空间角度匹配交叉编织形式，最后装配外胎并还原胎面与轮辋的贴合关系，整套结构可直接用于骑行部件结构校核、轮组装配演示以及自行车整车布局干涉检查，帮助设计人员快速验证开档尺寸、轮胎间隙与辐条排布合理性，减少实物试装阶段的调整工作量。
