十字轴式万向联轴节铰接传动结构

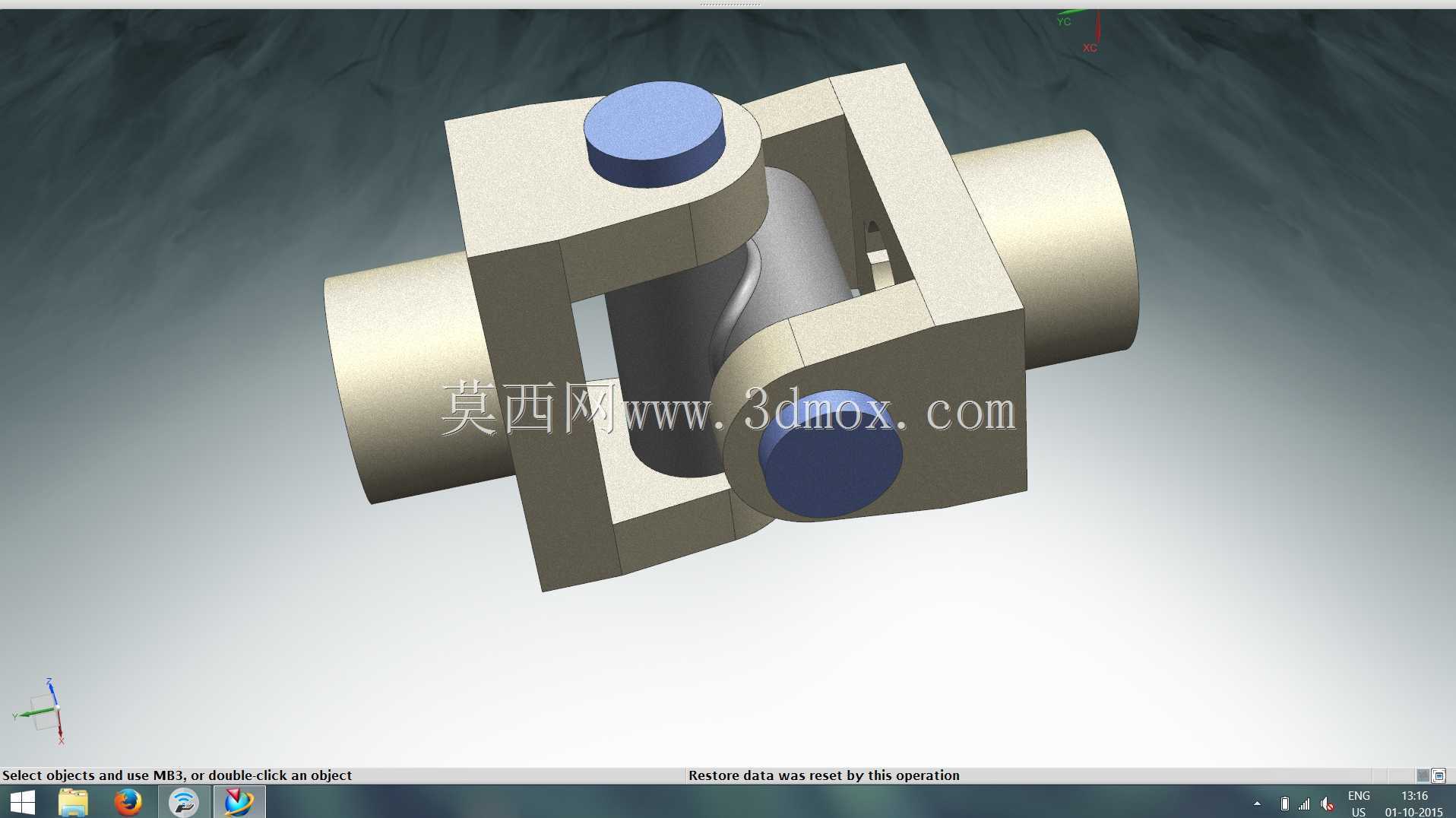

　　这套铰接传动结构主要解决两根传动轴之间存在轴线夹角时的扭矩连续传递问题，在工程机械行走机构、工业输送机转角段、汽车转向与传动系统、小型设备动力输出端都十分常见。现场安装时，两端轴套分别对接主动轴与从动轴，中间十字轴通过两对互相垂直的销轴形成两个正交回转自由度，即使两轴中心线无法保持严格共线，动力仍可顺畅跨过偏角传递，避免刚性联轴器在不对中工况下出现别劲、轴颈弯曲或键槽挤压损伤。

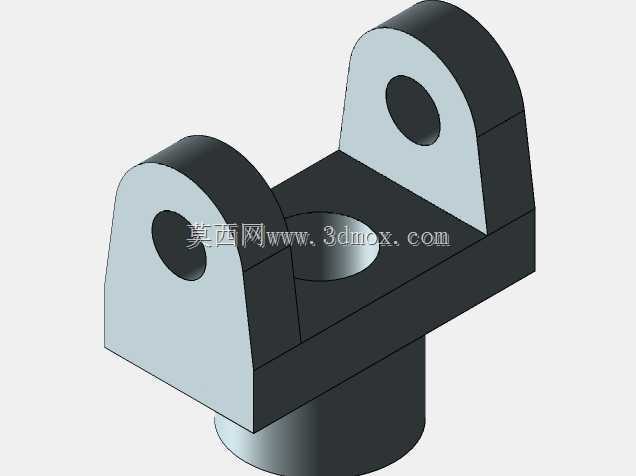

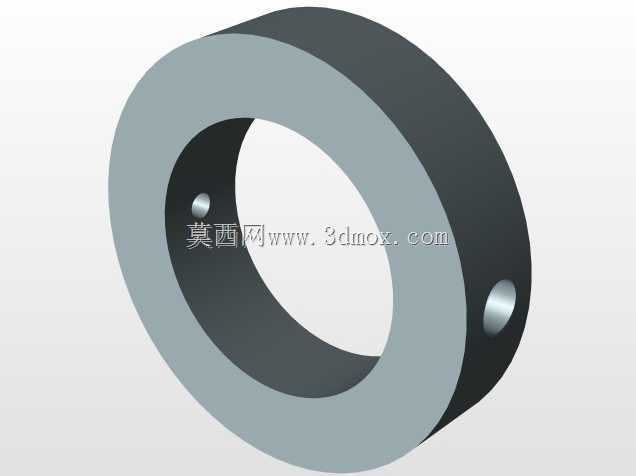

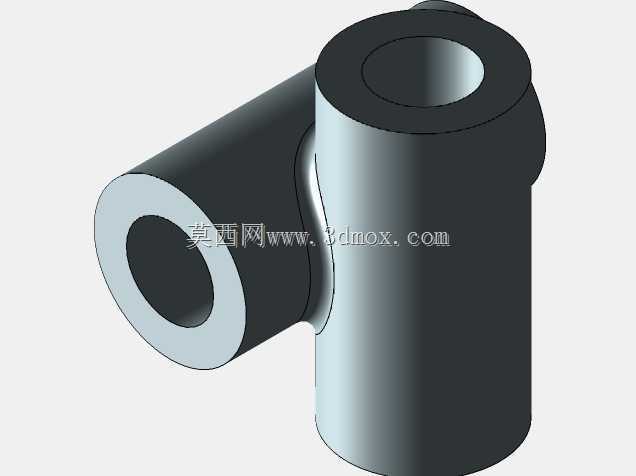

　　从结构细节看，两侧叉形架呈对称布置，叉耳上开出同轴销孔，用于容纳十字轴的四个轴颈；十字轴端部设置轴套与限位端盖，端盖通过紧固件压在叉耳外侧，既约束销轴轴向窜动，又保留绕销轴自由转动的间隙。中间十字轴的四个轴颈两两垂直，一组销轴负责补偿水平面内的角向偏差，另一组负责补偿垂直面内的偏摆，两组回转运动叠加后，可在较大轴间夹角范围内维持扭矩传递。建模时需重点保证两对销孔的同轴度、十字轴四轴颈的垂直度，以及叉耳内侧与十字轴端面之间的合理间隙：间隙过小会在夹角转动时发生干涉卡滞，间隙过大则会引起传动冲击和噪声。

　　外形与安装边界方面，两端圆柱形轴套的外径、内孔直径和有效配合长度决定了可适配的轴径范围，装配前要核对轴端伸入长度，保证锁紧螺钉或键连接完全落在配合段内；叉架外侧总宽、十字轴中心到轴套端面的长度，以及最大摆角状态下叉耳扫过的空间轮廓，都要在整机布局时预留出来，防止周边机架、护罩在轴系偏转时发生碰撞。轴套内壁通常开设键槽或紧定螺钉孔，用来和转轴实现周向固定，承受交变扭矩时优先选用平键连接，紧定螺钉更适合轻载、低速的辅助定位场合。

　　设计思路上，这类零件优先保证承载对称性和运动自由度解耦：叉架采用等厚臂结构分散销轴处的接触应力，十字轴轴颈表面需考虑耐磨处理或加装滚针套，以降低长期摆动带来的磨损；端盖与销孔端面之间预留调整垫片位置，可在装配时控制轴向间隙，补偿加工累积误差。选型时还要结合工作转速、瞬时冲击载荷和最大工作偏角核对承载能力，转速较高的场合应尽量减小轴间夹角并做动平衡校核，重载冲击工况则需加大十字轴轴颈直径、强化叉耳过渡圆角，避免应力集中导致根部开裂。
