五吨级卧式燃气供热锅炉结构

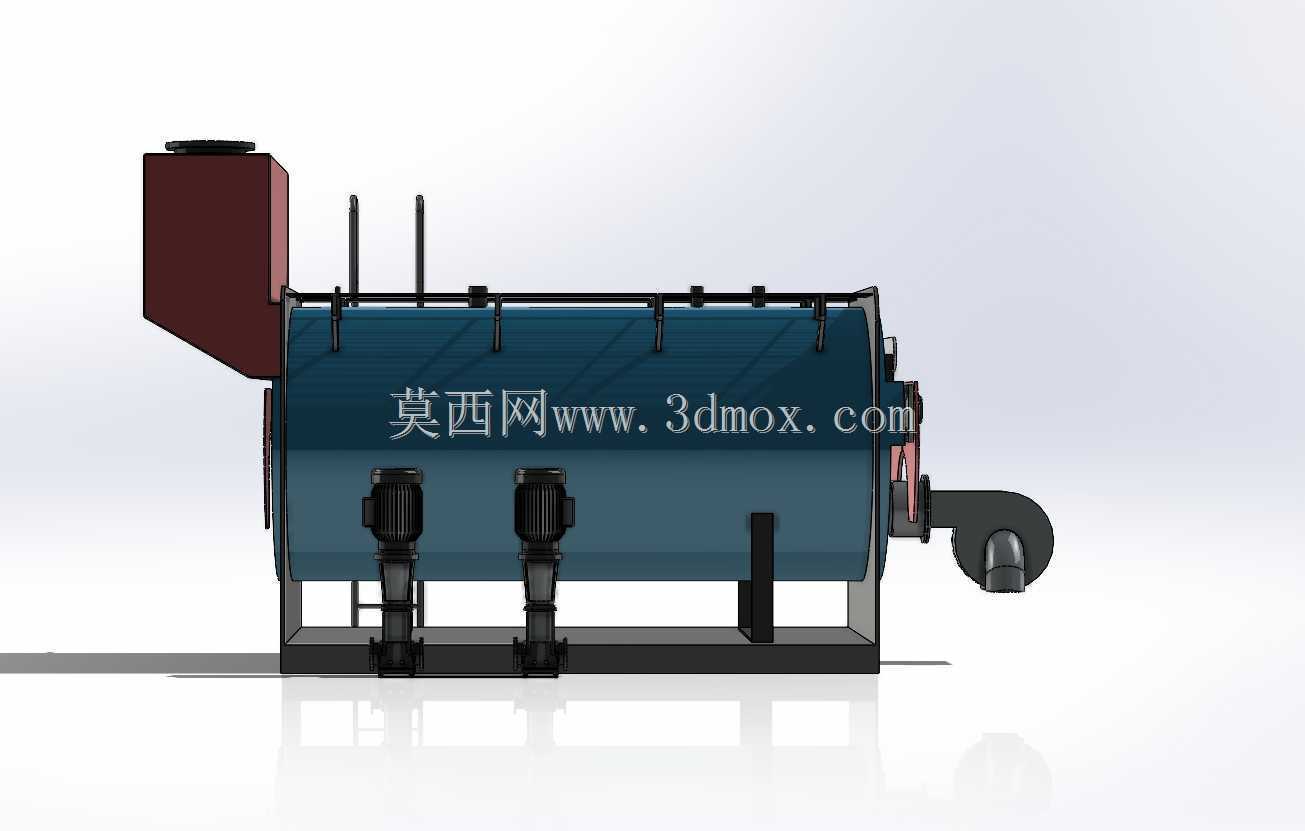

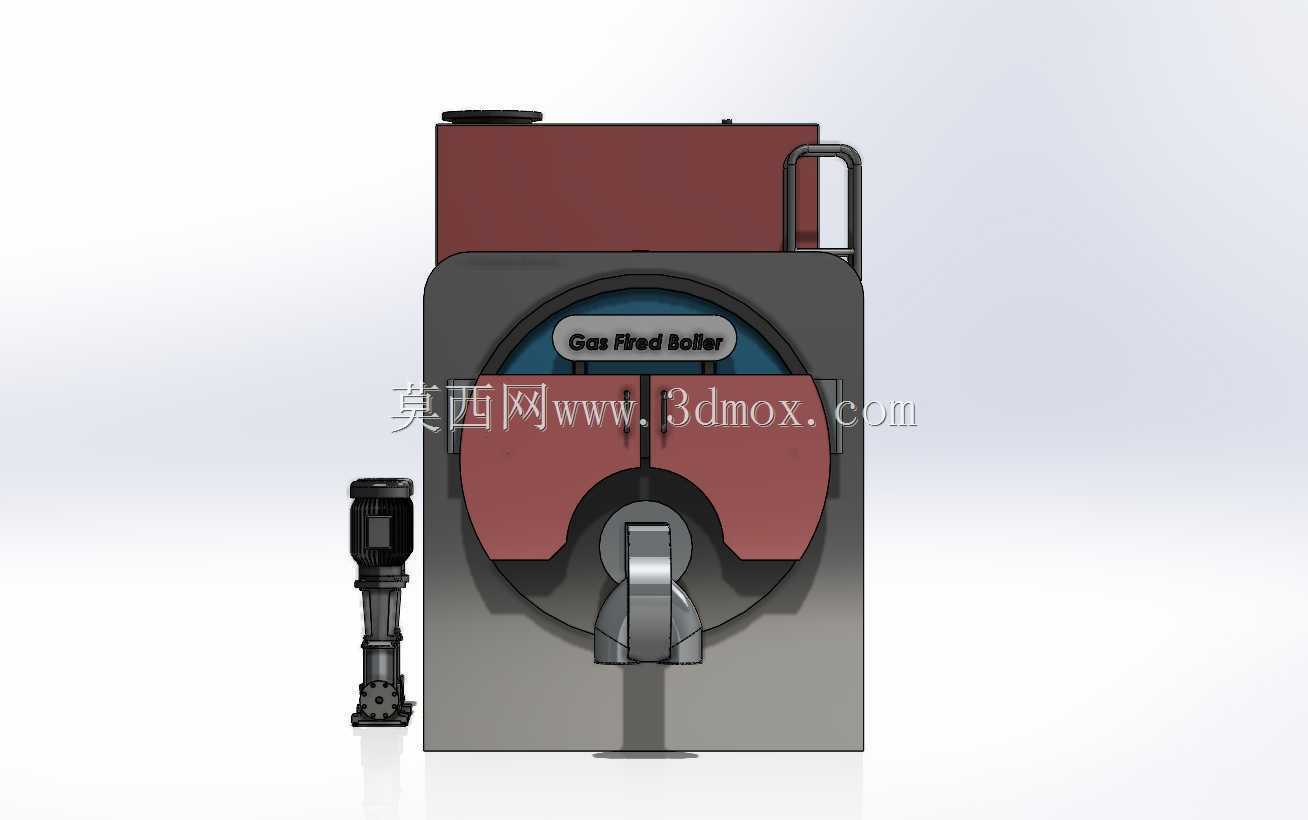

　　该套三维结构围绕五吨级卧式燃气供热锅炉展开，主体采用横置圆筒炉体配合外置框架的布置方式，常见于工业园区集中供汽、商业综合体采暖、食品加工与洗涤印染等需要稳定热源的场景。炉体前端布置燃烧器接口，燃烧器以悬臂形式接入炉胆，检修时可沿前端空间拆出喷枪与风套组件；后端连接方形烟气转向室，顶部设置排烟接口，烟气经炉内回程换热后从上部烟道排出，接口周边预留法兰连接面，便于后续对接节能器或烟囱管路。

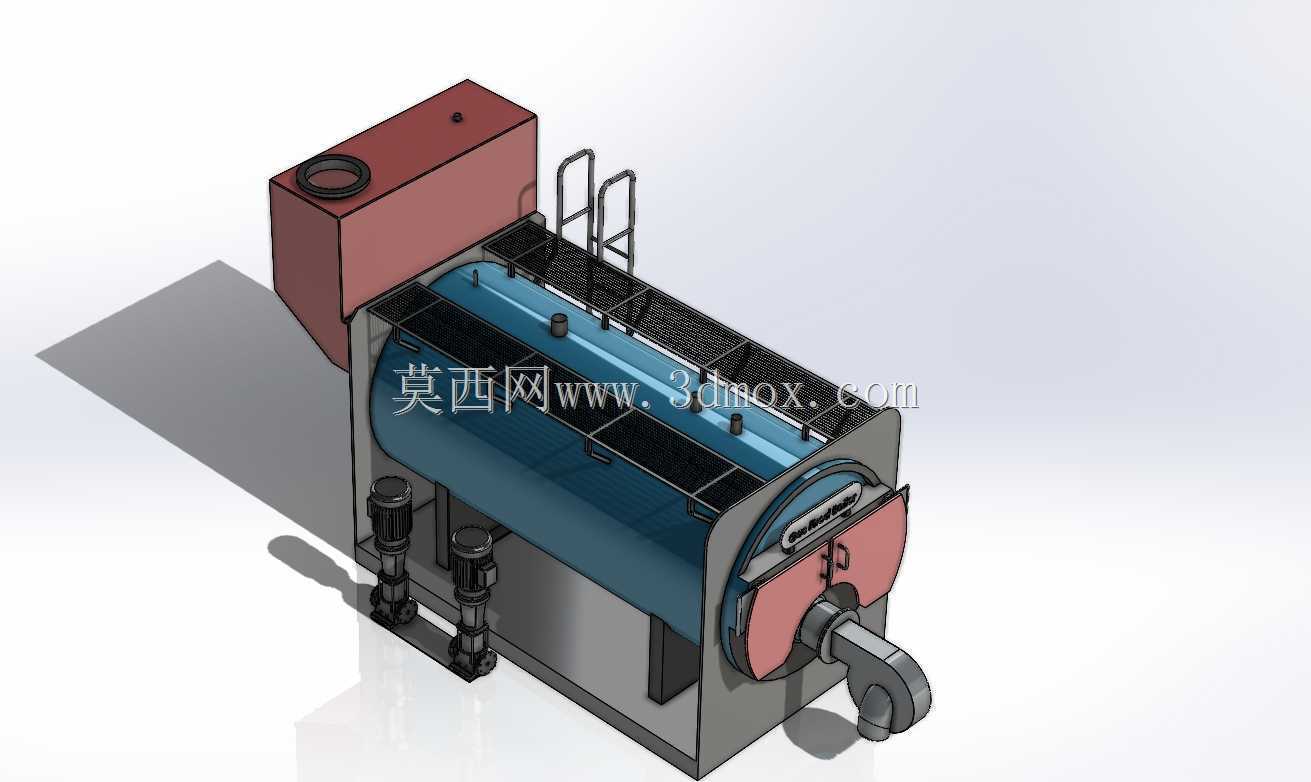

　　外形建模时将承压圆筒、外包保温层、底部承重底座和上部检修平台分层处理。圆筒区域按实际装配关系区分炉胆、管板、烟管和外护板，外部蓝色护板对应保温包覆后的轮廓，粉红色块体表示烟气通道及端部护罩。底座不是简单平板，而是由纵梁、横梁和支撑垫板组成的焊接框架，能够承担满水状态下的重量，并把载荷传递到混凝土基础。前端燃烧器周围保留操作和拆卸距离，后端烟箱侧留出开门检修空间，避免设备就位后因管线或墙体遮挡而无法维护。

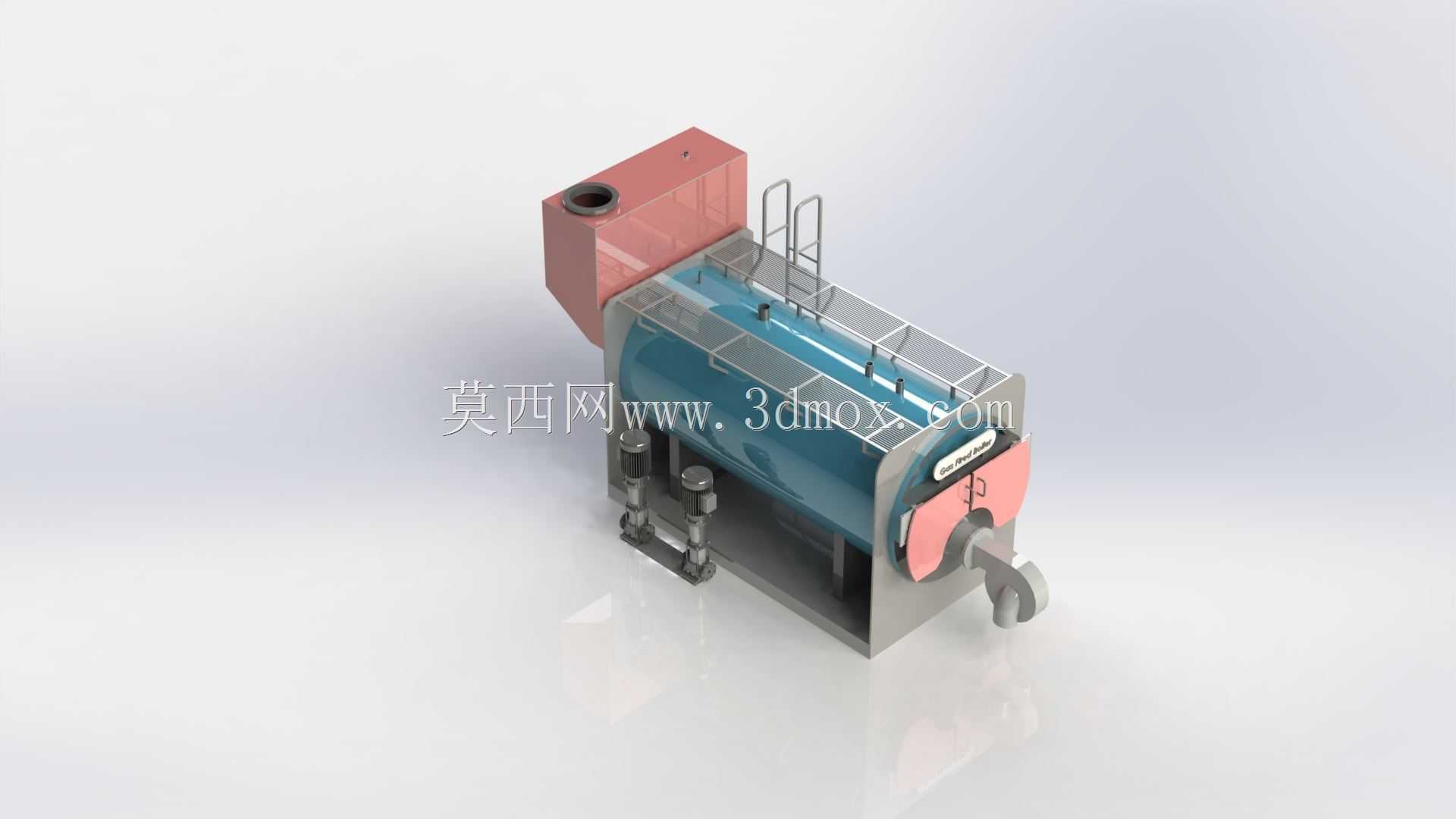

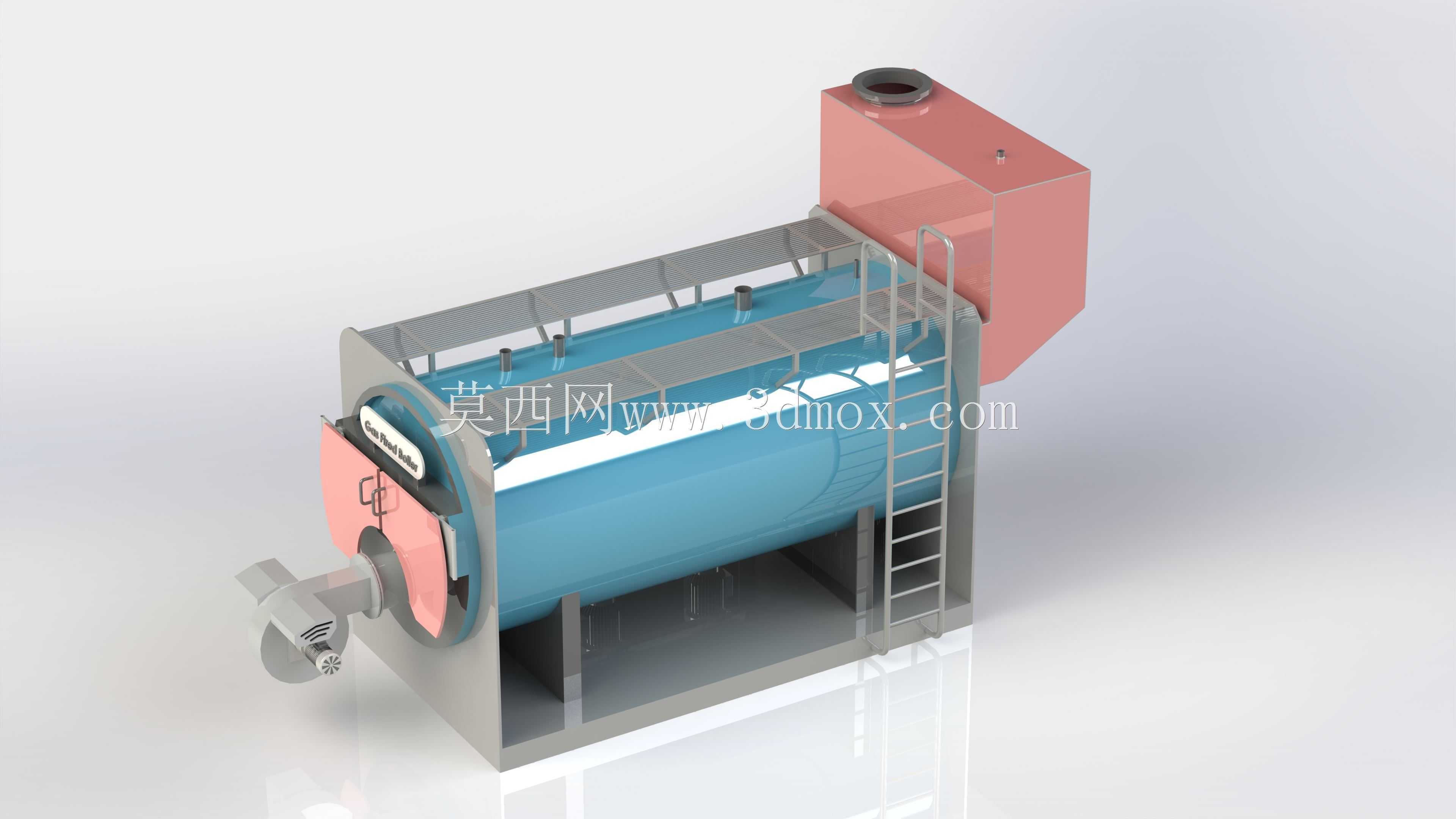

　　侧面爬梯与顶部护栏是建模中容易被忽略但现场必须落实的部分。爬梯沿炉体侧向布置，踏步、侧梁和顶部连接平台均按可通行结构表达，护栏围绕上部检修区域形成连续防护。设计思路上，爬梯位置既要让操作人员到达顶部仪表、阀门和烟箱检查口，又不能与燃烧器管路、燃气阀组及前烟门开启轨迹干涉。顶部平台宽度需满足单人携带工具通行，护栏立柱与炉体外护板之间保留保温层厚度，不能直接按裸筒尺寸贴建。

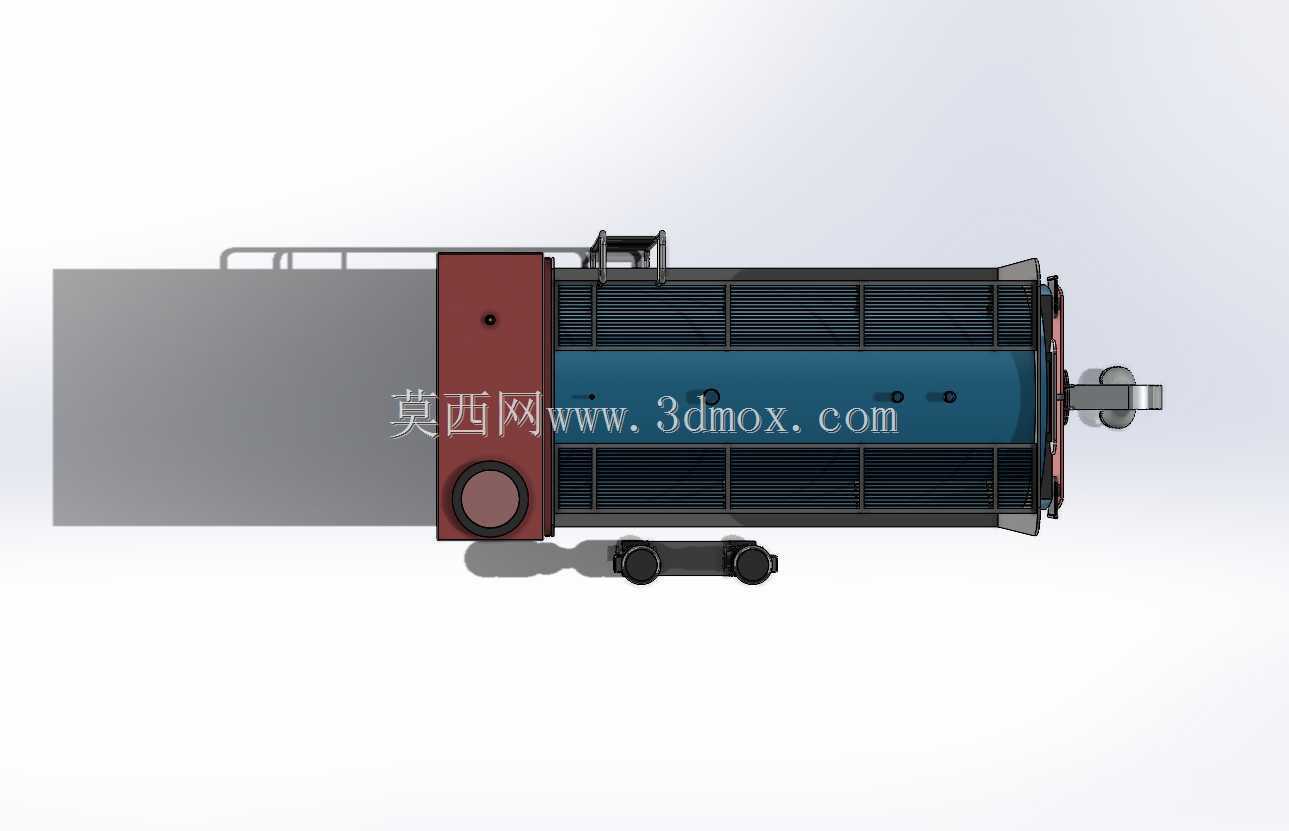

　　安装边界方面，设备长度方向需同时考虑燃烧器外伸长度、后端烟箱门开启半径和烟囱法兰对接空间；宽度方向应在爬梯外侧保留巡检通道，底座地脚区域对应基础预埋件；高度方向则要核算顶部排烟管、平台护栏与厂房梁底的净距。管路接口集中在前部和上部，燃气入口、给水、排污、蒸汽或热水出口以及安全附件接口应在总体布置阶段同步定位，防止后期管线与爬梯、平台交叉。模型通过实体框架、圆筒本体、检修通道和烟箱的组合，较完整地呈现了工业燃气锅炉从就位、连接到日常维护所需的空间关系，可用于方案评审、厂房布局校核和锅炉结构教学。
