六角法兰面流钻螺栓三维建模作品

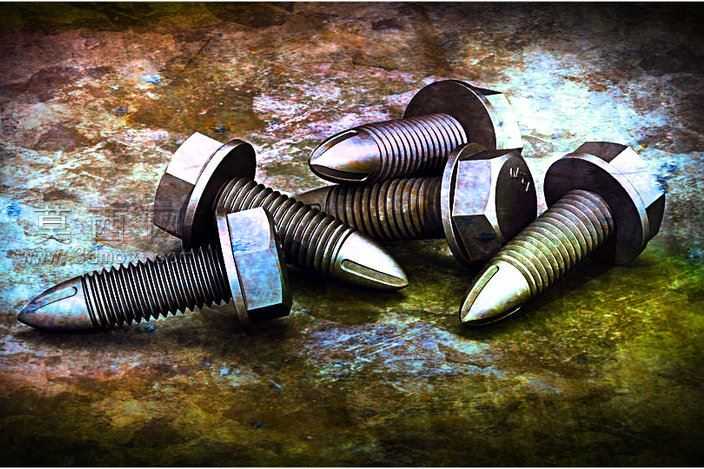

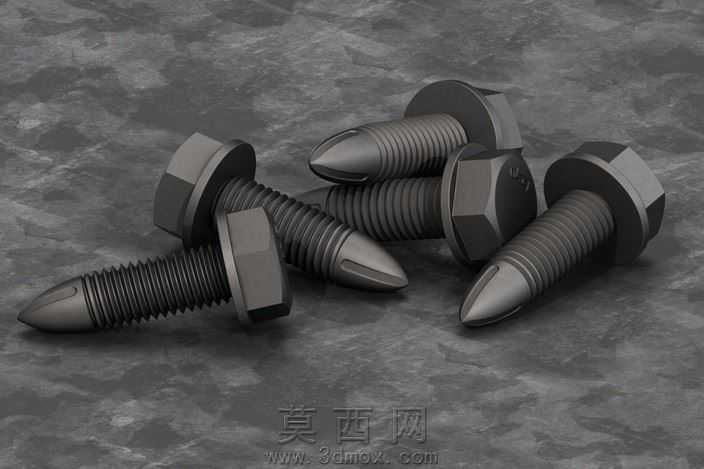

本次建模的流钻螺栓属于热钻工艺专用紧固件，建模全程依托三维参数化设计逻辑开展，首先梳理流钻螺栓的核心结构特征：六角头部带一体式法兰承压面、全牙段连续三角螺纹、尖端导流钻削结构，各部分尺寸严格参照流钻工艺适配的薄壁件连接标准设定，确保模型可直接用于装配验证场景。建模阶段先绘制螺栓轴向截面草图，精准约束六角头对边尺寸、法兰盘外径与厚度、螺纹公称直径与螺距、钻尖锥角与排屑槽轮廓的参数关系，通过回转特征生成螺栓基础胚体，再采用螺旋线扫描切除方式生成连续螺纹牙型，针对钻尖部位的异形导流面，使用多截面曲面拟合后与实体做布尔合并，保证钻尖切削刃的角度与实际产品一致，避免后续装配模拟中出现干涉问题。材质与渲染环节，为模型赋予高强度合金钢材质属性，调整金属粗糙度参数模拟紧固件表面的发黑处理质感，添加细微的表面纹理还原冷镦加工后的真实触感，法兰面与螺纹牙顶位置设置轻微的倒角高光，凸显机加工后的边缘细节，场景布光采用三点光源方案，主光从侧上方打亮螺栓六角头与法兰面的结构轮廓，辅光弱化钻尖部位的阴影死区，轮廓光勾勒螺纹的螺旋走向，最终渲染图可清晰展示各部分结构的衔接关系。设计过程中重点考量流钻螺栓的功能特性：钻尖结构需适配热摩擦钻孔的成型逻辑，螺纹段长度需覆盖薄壁基材的攻丝啮合区间，法兰面的承压面积需满足连接时的压强分散要求，建模时特意将各特征参数设置为可编辑状态，方便后续根据不同壁厚的连接需求调整螺栓总长、钻尖长度、螺纹规格，模型结构无碎面、无多余特征，几何公差符合紧固件建模规范，可直接导入工程装配环境，用于薄壁管材、型材连接结构的模拟验证，也可作为紧固件类模型的素材用于机械设计教学演示场景。
