六角开槽皇冠螺母紧固连接件三维建模

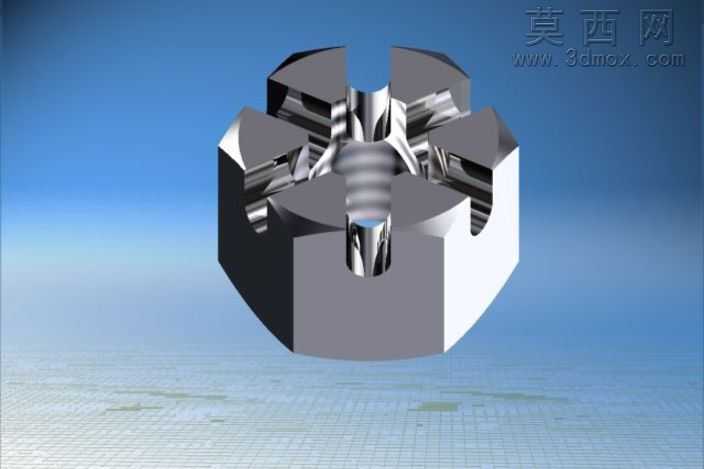

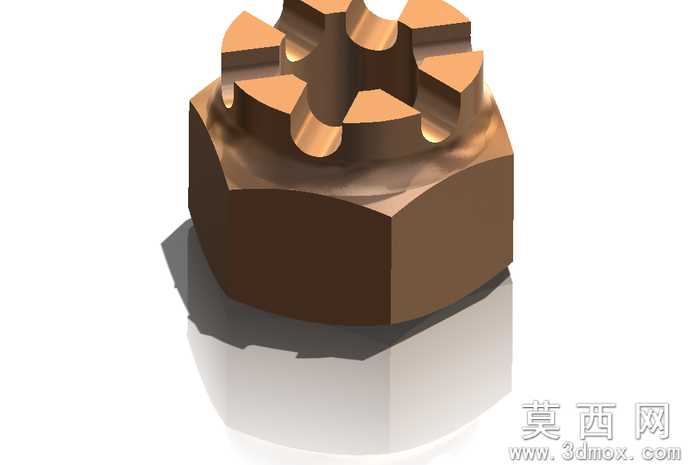

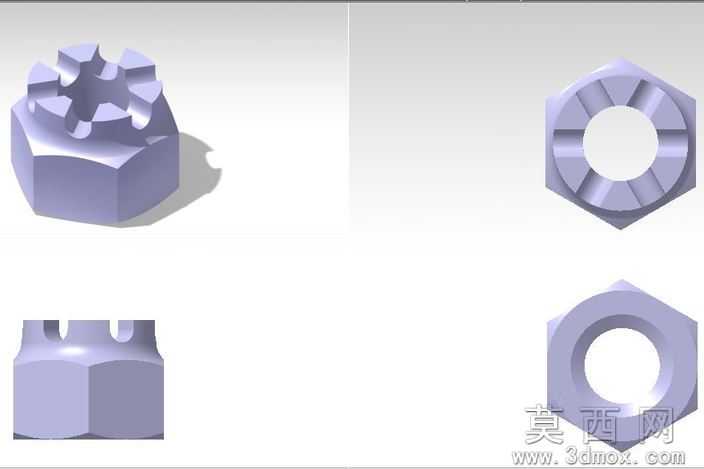

本次建模的皇冠螺母属于六角开槽类紧固连接件，整体以标准六角螺母的基体结构为设计基础，在螺母的上端面沿圆周方向均匀开设六处径向开槽，形成类似皇冠齿状的端部结构，这类结构主要用于配合开口销使用，实现螺纹连接的防松锁止，避免设备运行过程中因振动、冲击载荷导致螺母回转松脱，广泛应用于存在动载荷的机械连接场景。建模过程中首先以正六边形拉伸生成螺母的基体轮廓，严格遵循六角紧固件的对边尺寸、对角尺寸公差规范，保证基体的外接圆、内切圆比例符合通用五金件的尺寸标准；随后在基体中心位置切除生成标准内螺纹孔，螺纹牙型参数匹配对应公称直径的普通粗牙螺纹规格，牙距、牙型角均按照机械设计标准设定，保证螺纹配合的通用性。上端开槽结构采用拉伸切除的方式生成，每一处开槽的宽度、深度、槽间夹角均做等参数约束，保证六个槽位沿螺母中心轴线均匀分布，槽底与螺母上端面的过渡位置添加微小圆角，避免实际加工过程中出现应力集中导致的端部开裂问题，同时也能提升装配时开口销的穿入顺畅度。模型的外棱角位置均做了符合紧固件工艺要求的微小倒角处理，还原真实五金件的冷镦、车削加工后的边缘特征，避免锐边结构带来的装配划伤风险。材质渲染阶段采用金属碳钢材质，调整材质的粗糙度、金属度参数还原镀锌紧固件的哑光金属质感，添加柔和的环境光与定向光源，清晰呈现六角面的棱边转折、开槽结构的内部轮廓以及螺纹孔的细节特征，渲染视角选取斜向俯视角度，可同时完整展示螺母的六角外形、上端开槽结构与中心内螺纹特征，整体模型结构严谨，尺寸约束完整，所有特征参数均符合机械紧固件的设计规范，可直接用于机械装配模拟、紧固件选型演示、工程教学展示等场景，能够直观呈现皇冠螺母的防松结构特点与外形特征。
