机械连接用高精度直球头结构设计

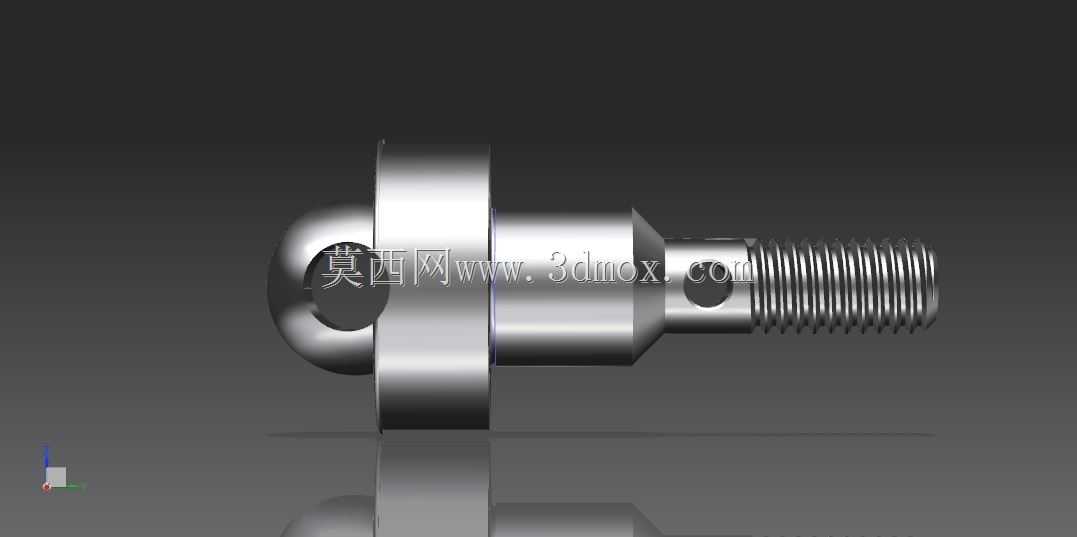

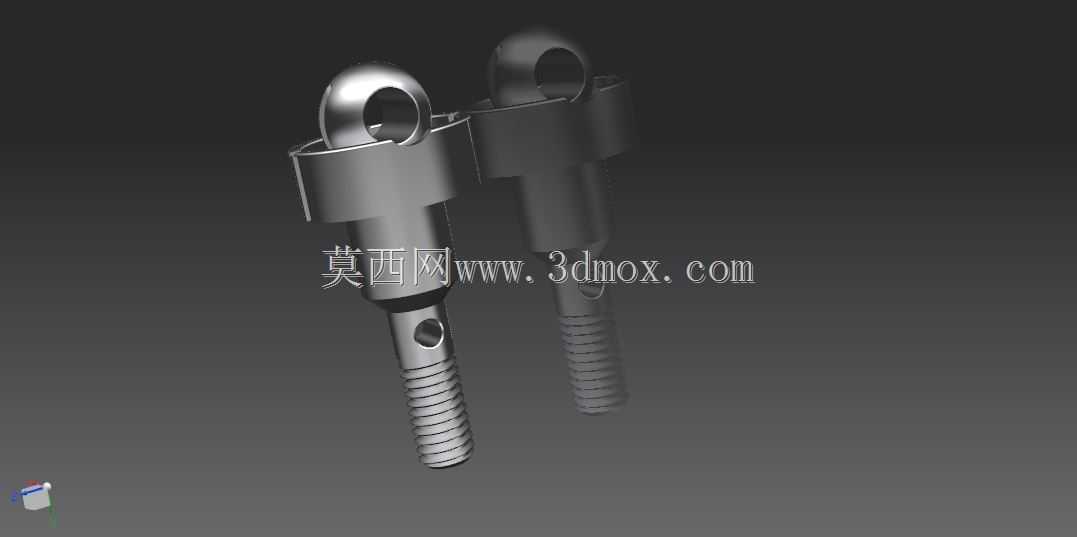

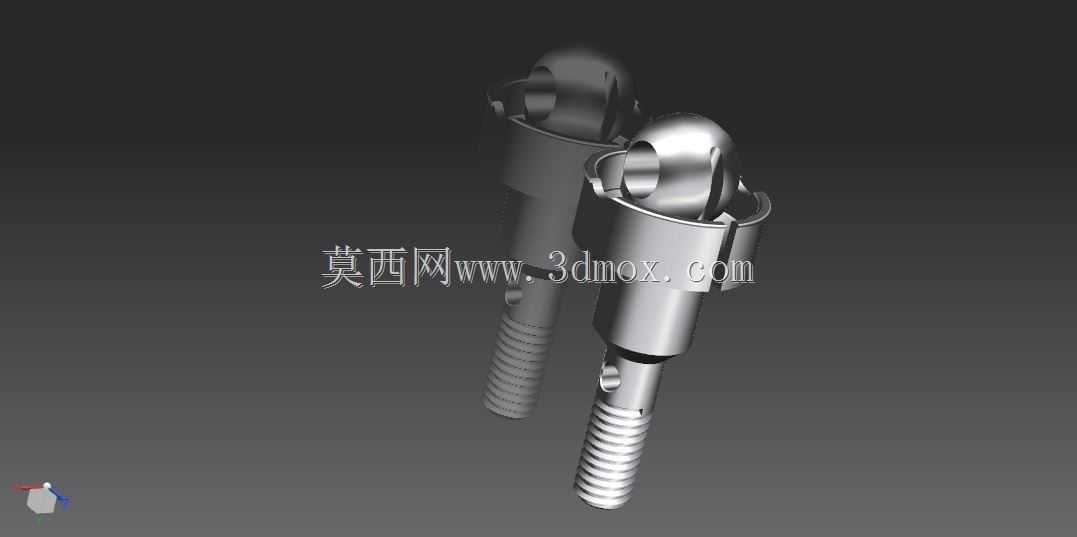

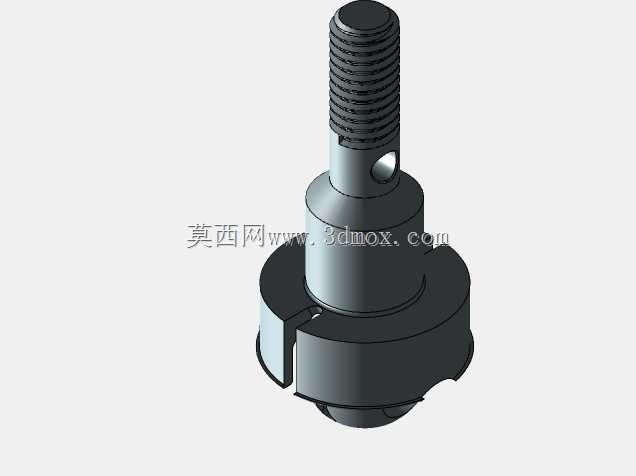

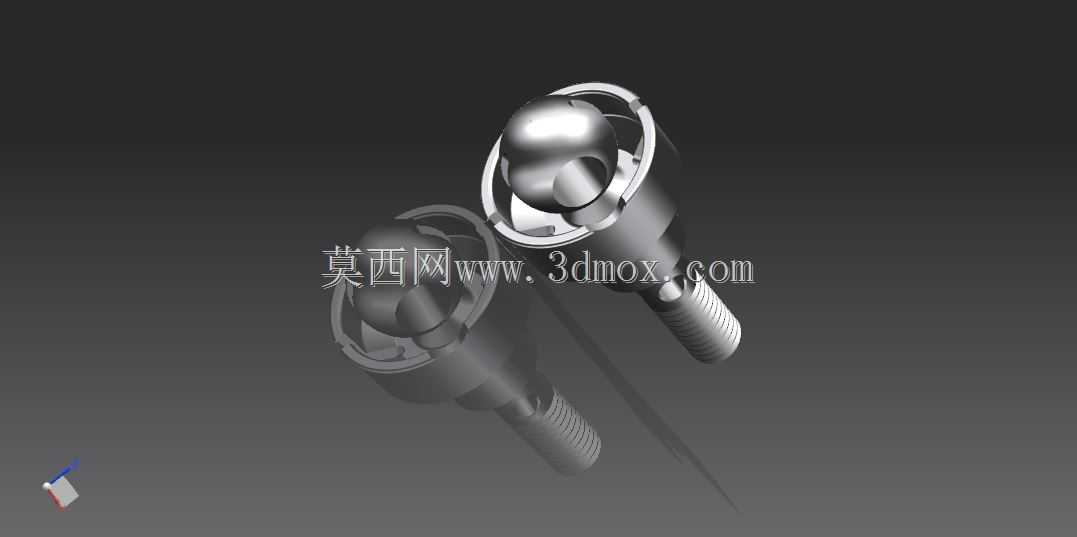

直球头作为机械传动与连接系统中极为常见的铰接类零部件，广泛应用于工业自动化连杆机构、汽车底盘操控连杆、工装夹具定位组件、液压执行机构连接端等场景，核心作用是实现不同部件之间的角度自适应铰接，补偿装配过程中产生的位置偏差，同时传递既定的轴向与径向载荷，避免刚性连接在设备运行过程中因应力集中出现的部件断裂、连接松脱等问题。在实际设备运行过程中，直球头需要承受往复摆动带来的交变载荷，同时在多自由度偏移工况下保持连接的稳定性，因此其结构设计的合理性直接影响整套传动机构的运行精度与使用寿命。从结构设计逻辑来看，这款直球头采用一体化加工成型的结构思路，左端为带通孔的球头结构，可配套球座实现多自由度的铰接转动，通孔用于穿装连接销，实现与对应连杆部件的固定连接；球头右侧设置的凸缘结构，一方面作为安装限位面，在装配时可精准抵靠在对应安装座的端面，控制轴向安装尺寸，另一方面可承担轴向载荷的传递作用，避免螺纹段直接承受过大的剪切力；凸缘右侧的过渡轴段采用阶梯式变径设计，在保证整体结构强度的前提下，尽可能降低零件的整体重量，同时预留出安装密封件的空间，适配有防尘、防油污需求的工况；最右端的外螺纹段用于实现与对应部件的螺纹紧固连接，螺纹段上开设的径向通孔，可用于穿装开口销或者锁紧钢丝，防止设备运行过程中螺纹连接出现回转松脱，提升连接的可靠性。在外形尺寸与安装边界的设计上，这款直球头的球头直径、凸缘外径、螺纹规格、各轴段长度均按照通用机械连接件的适配标准进行匹配，球头的球面粗糙度控制在适配铰接转动的精度范围，降低转动过程中的摩擦损耗，螺纹段的公差符合普通紧固螺纹的配合要求，保证与标准内螺纹部件的互换性；安装过程中，仅需将球头端置入配套的球铰座内，通过凸缘端面定位后，将螺纹端旋入对应连接部件，再通过径向通孔加装锁紧件即可完成装配，不需要额外定制特殊的安装配件，可直接替换同规格的常规直球头部件，适配多数常规铰接传动场景的使用需求。在实际工况适配中，这款直球头可根据使用场景的载荷等级选择对应的金属材质，普通载荷工况下可选用优质碳素结构钢加工并做表面防锈处理，中重载交变载荷工况下可选用合金结构钢并做调质、表面淬火处理，提升球面的耐磨性能与整体结构的抗疲劳强度，满足不同行业设备的使用要求。
