开式曲面叶片离心式叶轮结构设计

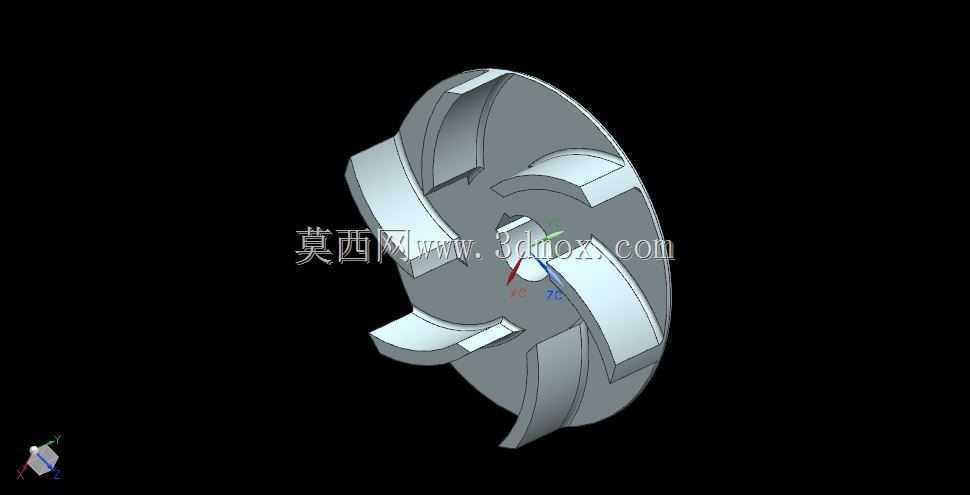

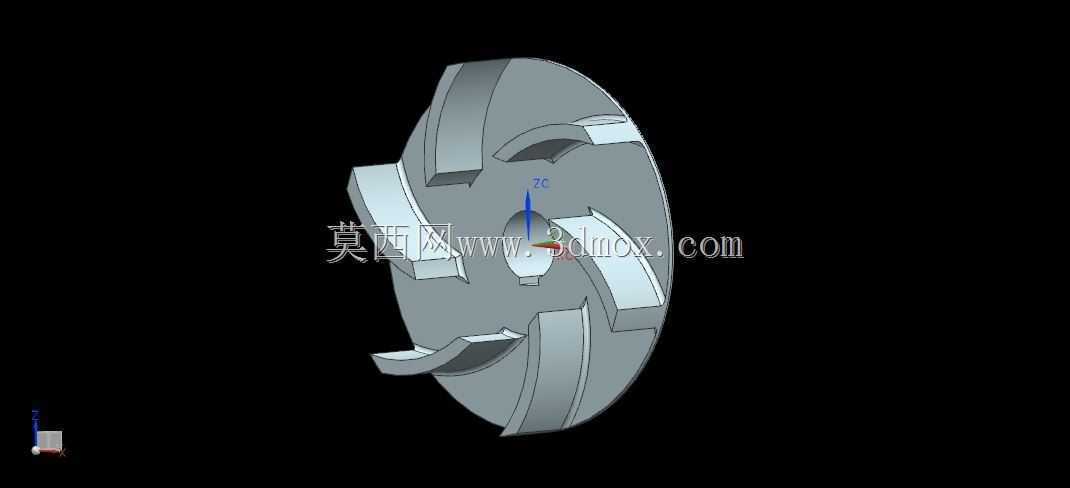

　　这款叶轮采用开式径向曲面叶片布局，整体为盘式回转结构，中心设置贯通安装轴孔，六片弯曲叶片沿轮毂周向均匀排布，叶片型线从轮毂处平滑向外缘延伸，叶型带有适配流体流向的扭转弧度，没有设置前后封闭盖板，属于典型的开式叶轮构型。在实际工况应用中，这类叶轮常配套在小型离心泵、物料输送风机、搅拌分散设备或者流体循环机组内部，工作时随主轴高速回转，通过叶片对介质施加动能，完成液体增压、含颗粒浆料输送、气流裹挟物料推送这类作业；开式结构的流道间隙余量更大，输送含细小纤维、悬浮颗粒的介质时，不容易出现流道堵塞卡滞的问题，清理维护时也可以直接触及叶片表面，比闭式叶轮更适配轻度含杂的工况场景。设计阶段首先要锁定的是安装边界：

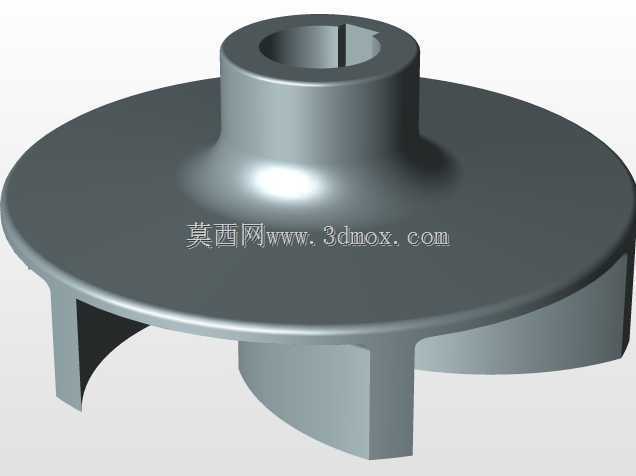

　　中心轴孔的配合公差需要和配套主轴的轴段公差匹配，通常选用过渡配合或者小间隙配合，轴孔处预留键槽或者顶丝定位的空间，保证扭矩传递过程中叶轮和主轴不出现相对打滑；叶轮的整体外径要和配套泵体或者风壳的内腔径向间隙匹配，间隙过大会大幅降低容积效率，间隙过小则运行受热膨胀后容易出现叶片刮蹭壳壁的故障。叶片的曲面造型不是随意绘制的自由曲面，型线的曲率变化要顺着介质进入流道后的流动轨迹，减少介质在叶片表面的脱流和涡流损失，每片叶片的厚度从根部到外缘做渐变处理，靠近轮毂的根部位置加厚，抵消回转时产生的离心拉应力，外缘位置适当减薄，降低整体转动惯量，让设备启动和调速的响应更轻快。盘体的背面要预留和轴肩贴合的定位端面，

　　端面的平面度需要控制在合理公差范围内，避免叶轮锁紧后出现端面跳动超标的问题，运行时产生额外振动。周向均布的六片叶片要严格保证分度角度一致，动平衡校验时可以在盘体非工作表面去除微量余量，把高速回转的振动值控制在允许区间。这类开式叶轮相比闭式叶轮，制造难度更低，后续做表面抛光或者耐磨涂层处理时作业空间充足，在小型水处理循环泵、轻工物料输送风机、小型搅拌分散设备里都有很高的适配性，建模时完整还原了叶片的曲面过渡、轴孔结构和盘体厚度，结构细节完全贴合实际加工的工艺要求，可直接用于结构校核、工况模拟或者样机试制参考。
