罗茨鼓风机增压泵壳体总成结构

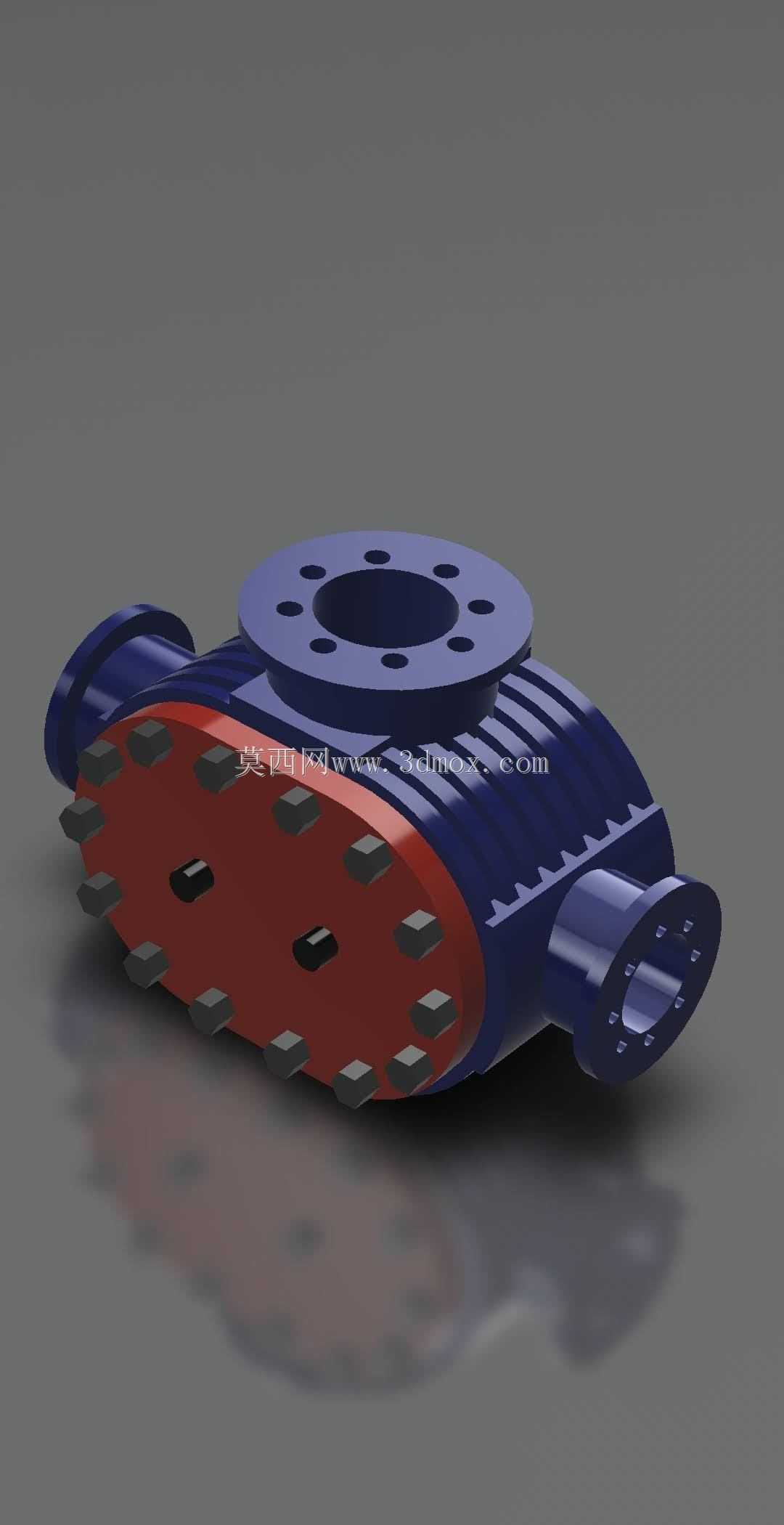

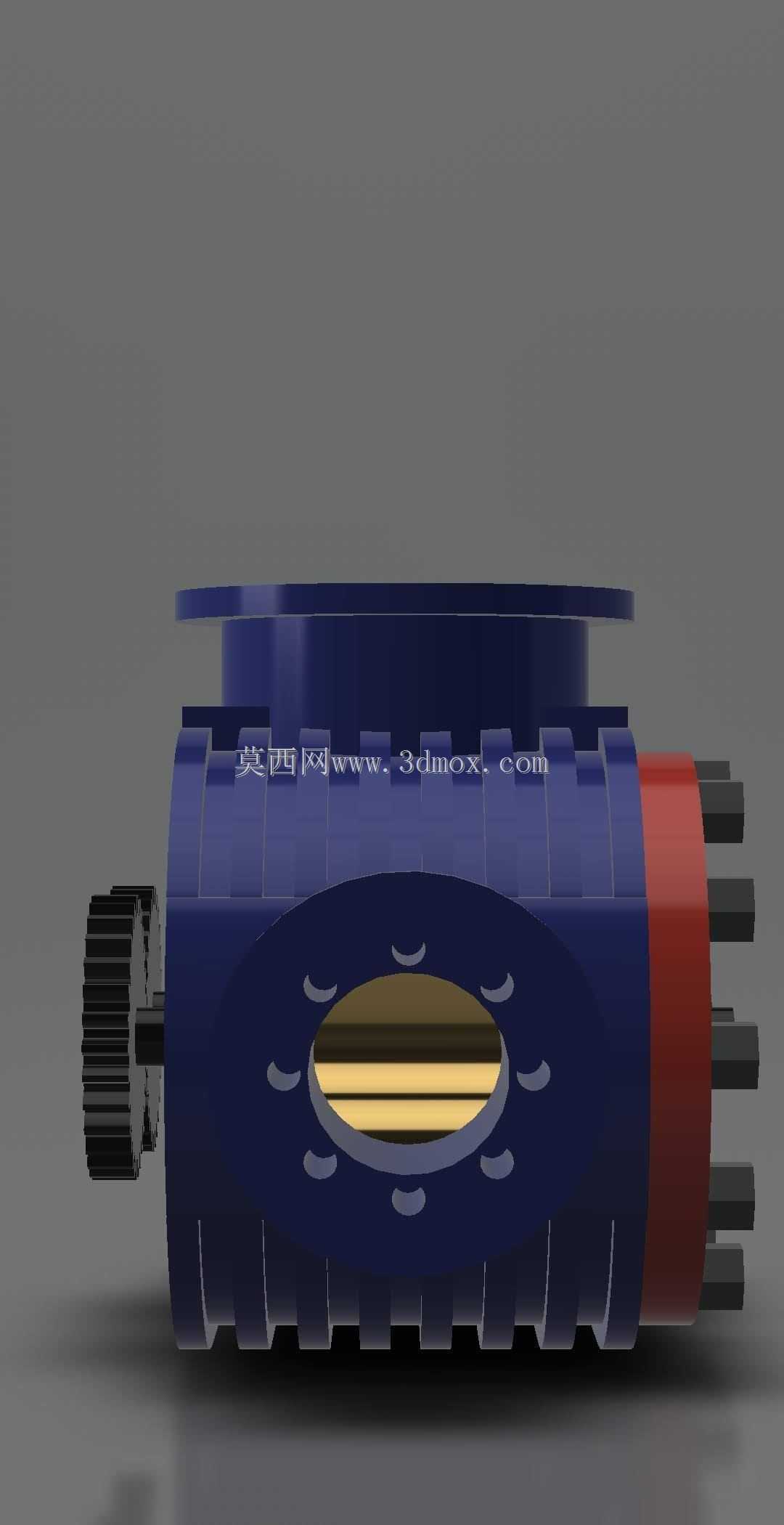

　　这套结构围绕罗茨式鼓风与增压工况展开，主体采用卧式腔体布局，核心为容纳双转子运转的长圆形泵壳，壳体上侧设置带均布螺栓孔的圆形法兰，用于对接进气或排气管道；左右两端延伸出同轴圆筒接口，可与管路、消声器或阀组形成稳定连接。端面采用大面积剖分结合面，配合多组紧固点位，既保证转子腔的密封边界，也方便内部叶轮、轴系和密封件的装配检修。

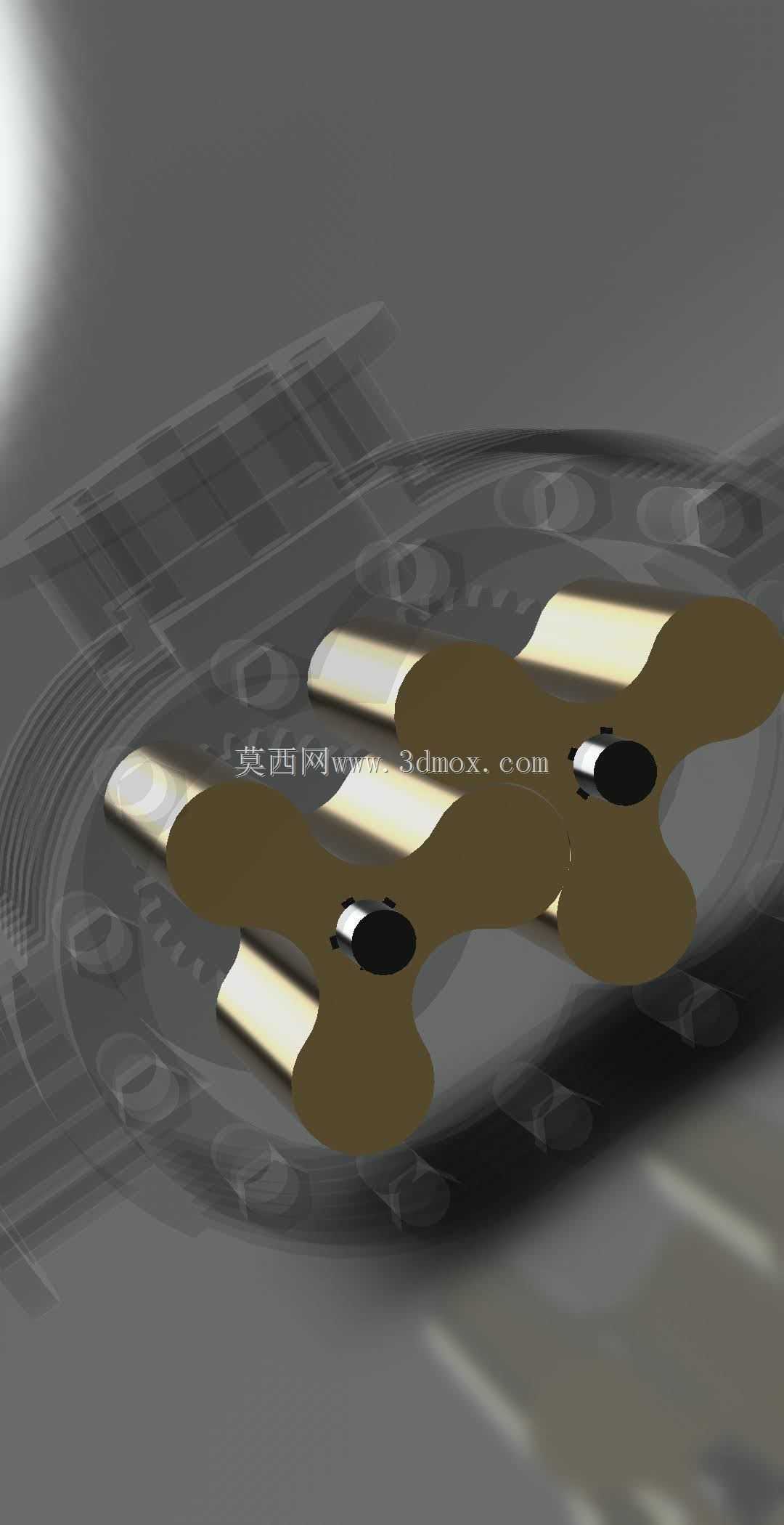

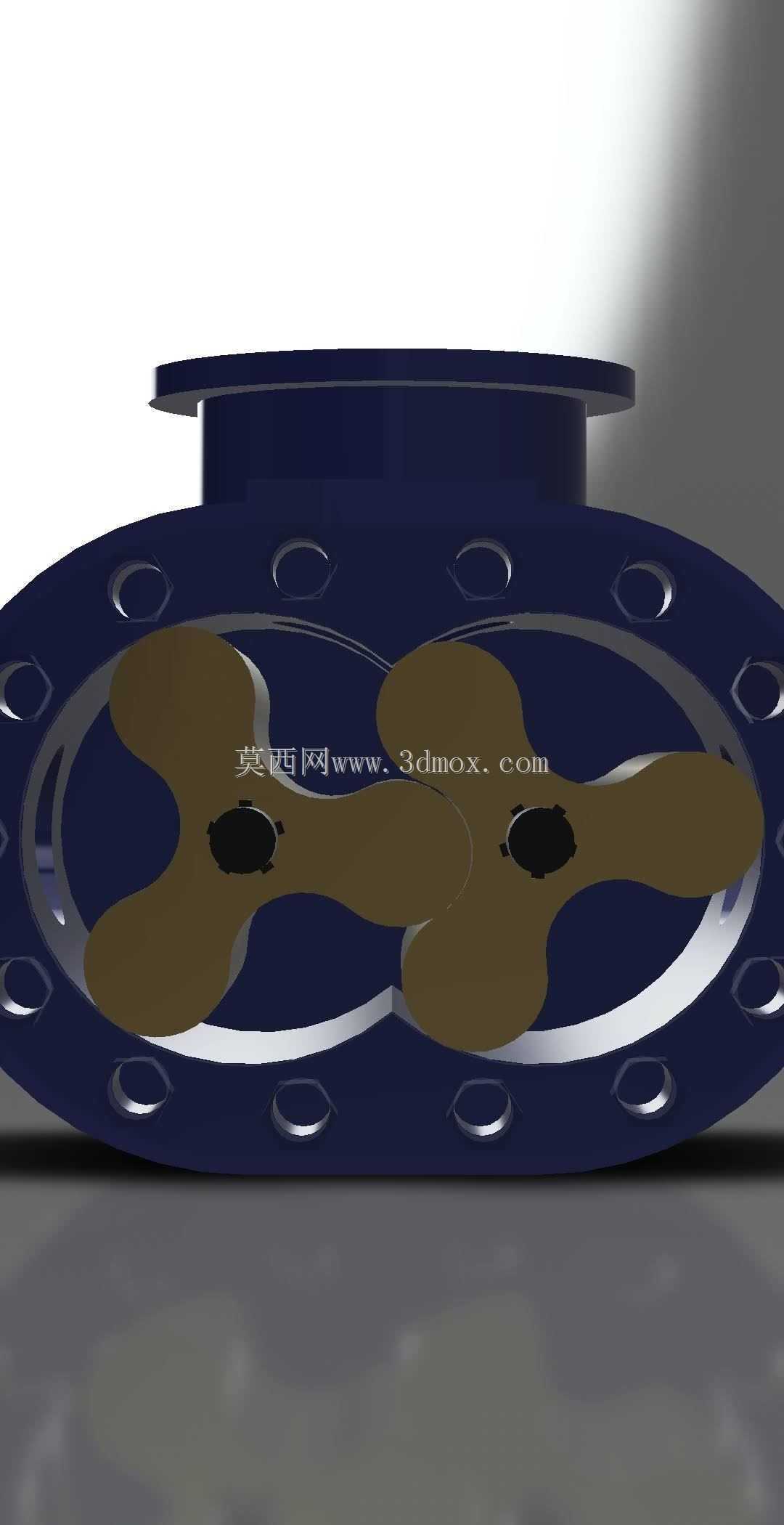

　　从现场布置看，这类结构常见于气力输送、污水处理曝气、粉体输送、燃烧助燃、真空吸附以及中小流量气体增压环节。设备运行时，腔体内一对同步反向旋转的转子形成连续容积变化，将气体从入口推移至出口，实现低脉动、稳定压力的气流输出。壳体外形并非单纯追求外观，而是围绕转子扫掠轨迹、气流通道和承压刚度进行约束：中部腔体需要留出足够的转子回转间隙，外壁增设的加强筋条能够抑制气压循环载荷下的变形，端部法兰厚度和螺栓分布则直接影响密封面压紧均匀性。

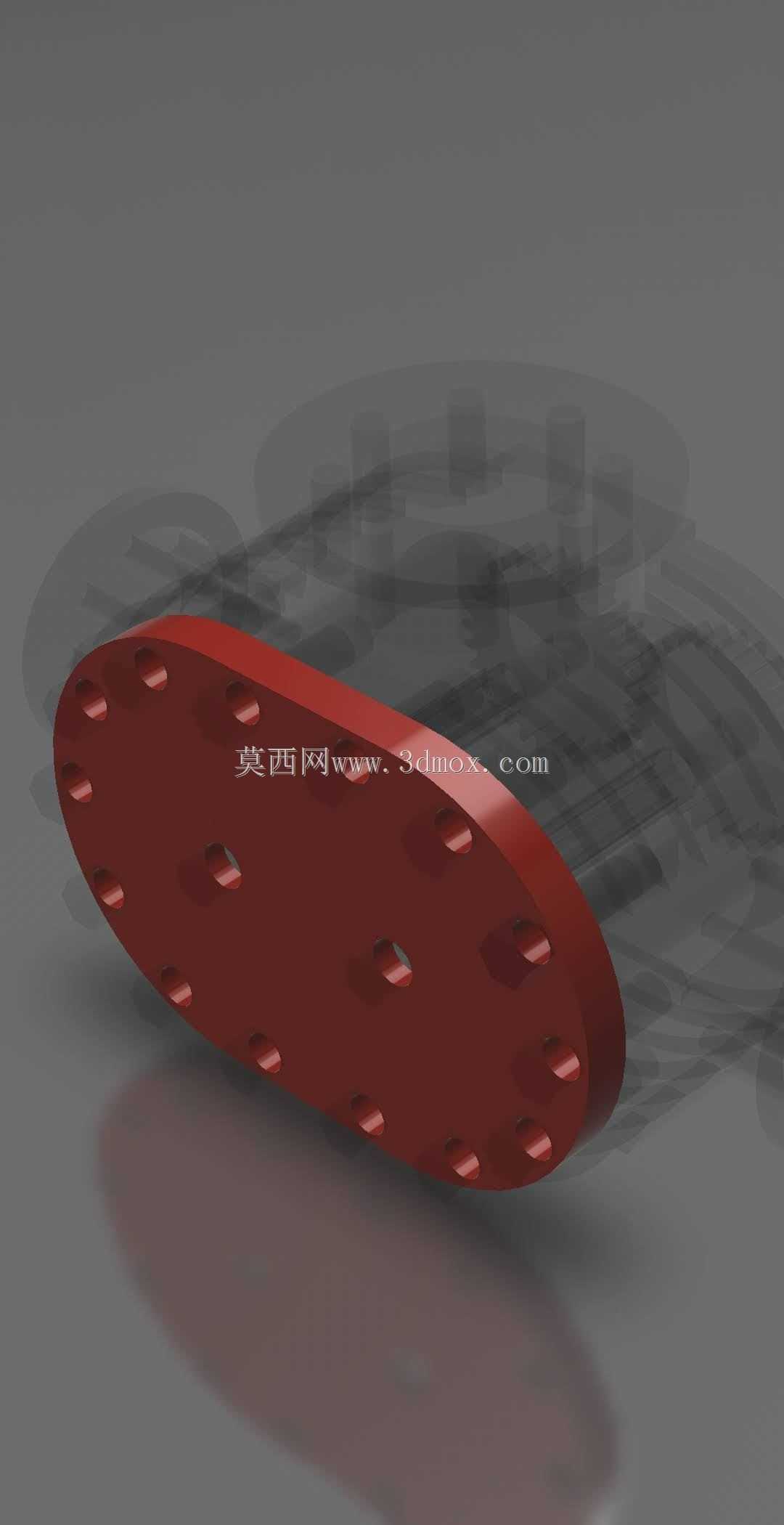

　　建模时应先锁定转子中心距、腔体型线和接口方位，再反向建立外壳壁厚、加强筋和连接孔位。上方法兰的孔位节圆、端面平面度以及管口同轴度，都是安装阶段容易产生干涉的位置；侧向接口的外伸长度需要预留管道法兰、螺栓扳手空间和检修拆卸距离。壳体底部结合面的螺栓排布不宜只按均布处理，靠近高压侧和转角区域应适当提高压紧连续性，避免长期运行后出现局部漏气。

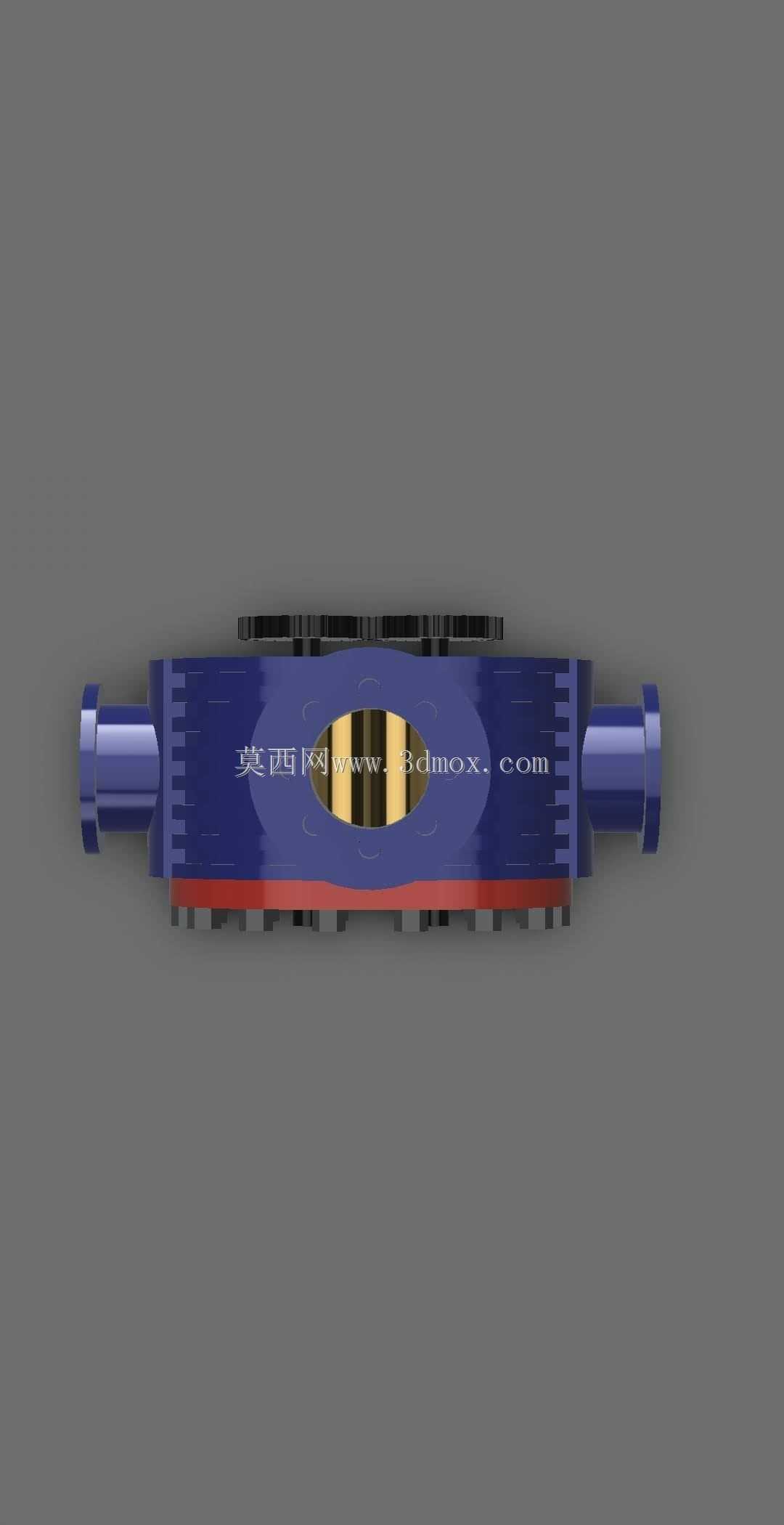

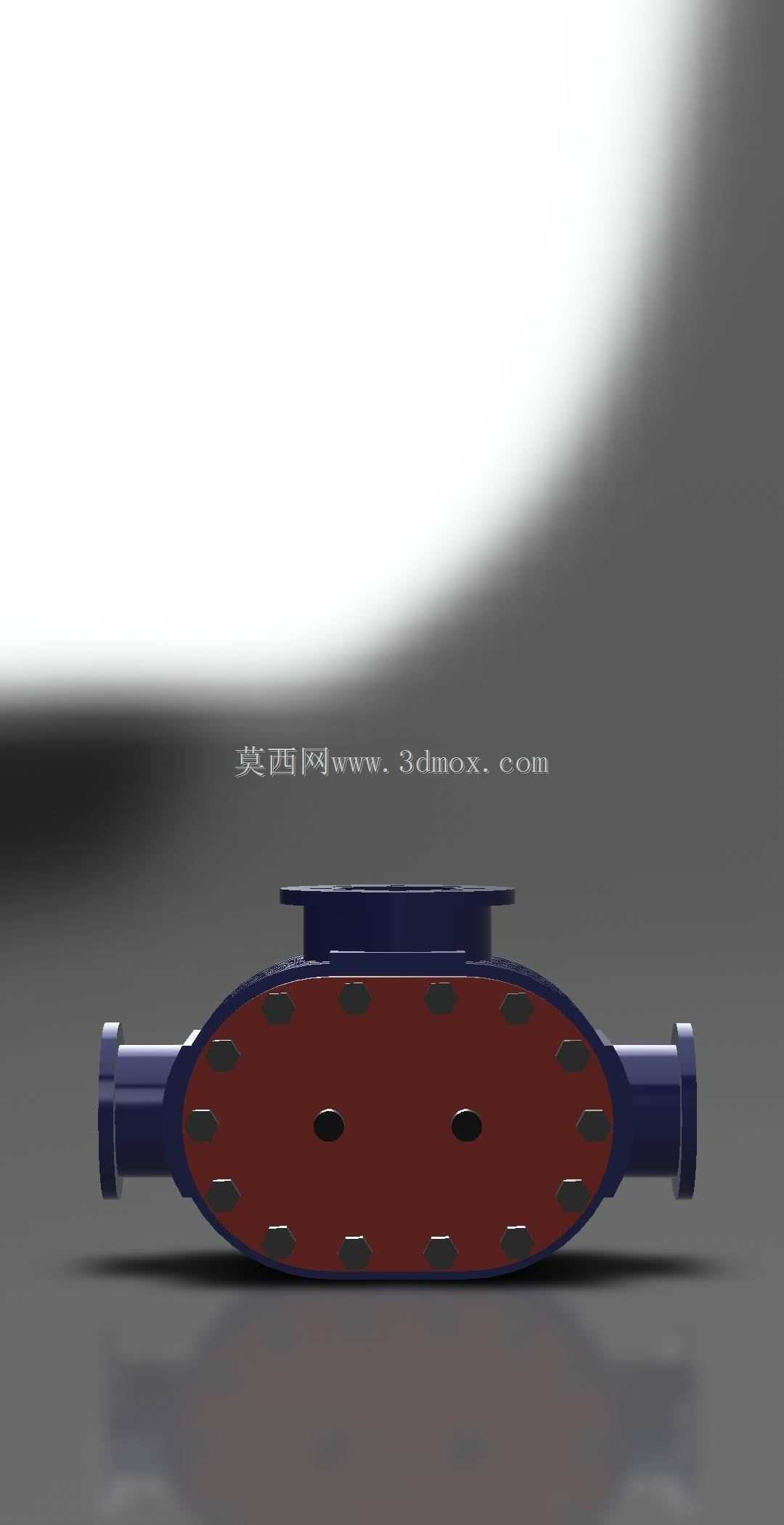

　　外形尺寸方面，整体宽度由两端管口及法兰外径决定，高度受上方法兰和腔体底部轮廓共同限制，长度方向则要保证转子腔、轴承座和密封段的逐级过渡。安装边界上，设备下方需要留出支撑或底座接触面，周围应保留起吊、拆装端盖和抽取转子组件的空间；管路对接时不能让管道重量直接压在壳体接口上，进出口还应根据工况考虑膨胀补偿和减振。细节上，红色剖分面可用于表达壳体中分面或端盖密封区域，蓝色主体则区分承压外壳与接口结构，便于在评审时检查壁厚过渡、筋条走向、孔位避让以及装配顺序。整体结构强调密封可靠、流道连续、维护可达，适合作为风机泵体设计、管路集成和设备布局校核的参考对象。
