倒置槽轮间歇转位传动机构设计

　　这套倒置布置的槽轮间歇传动结构，核心是把常规日内瓦机构的主动拨盘与从动槽轮的啮合方位做了反向排布，在有限的设备腔体内实现步进转位动作。从实际产线场景来看，这类机构常出现在多工位回转台、转盘式上料工位、间歇输送分度盘、制药灌装线的换工位节点，以及小型包装设备的封切转位环节——这些场景都不需要输出连续回转，而是要求输出轴每次转过固定角度后精准锁止，停留阶段完成装配、检测、压合或者灌装工序，动程阶段快速把工件切换到下一个工位。

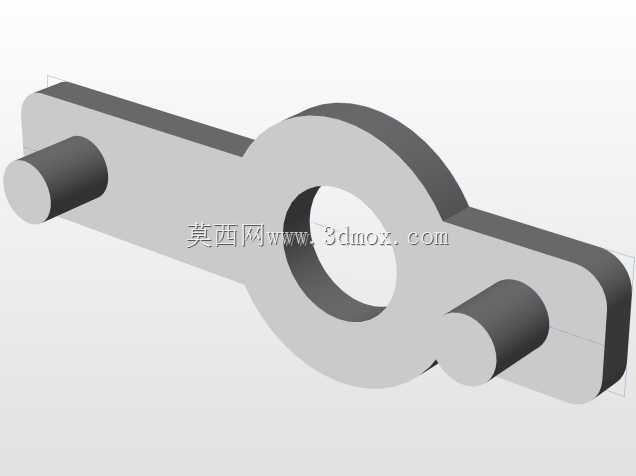

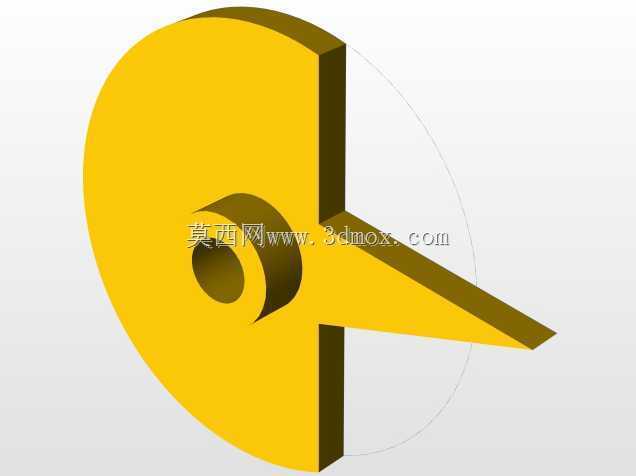

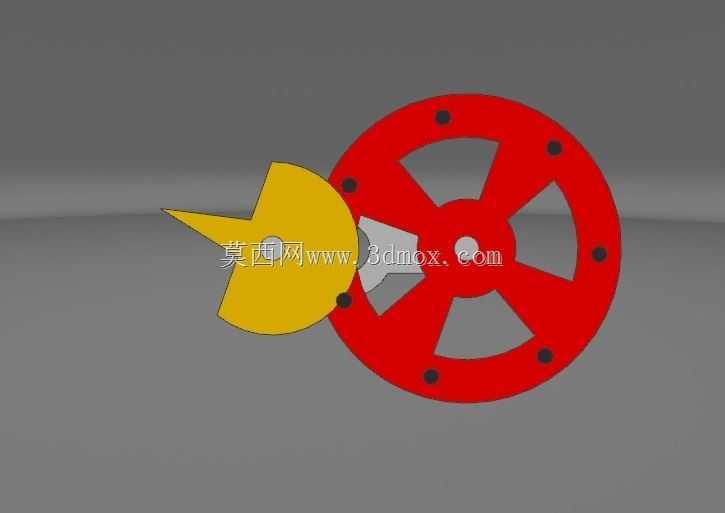

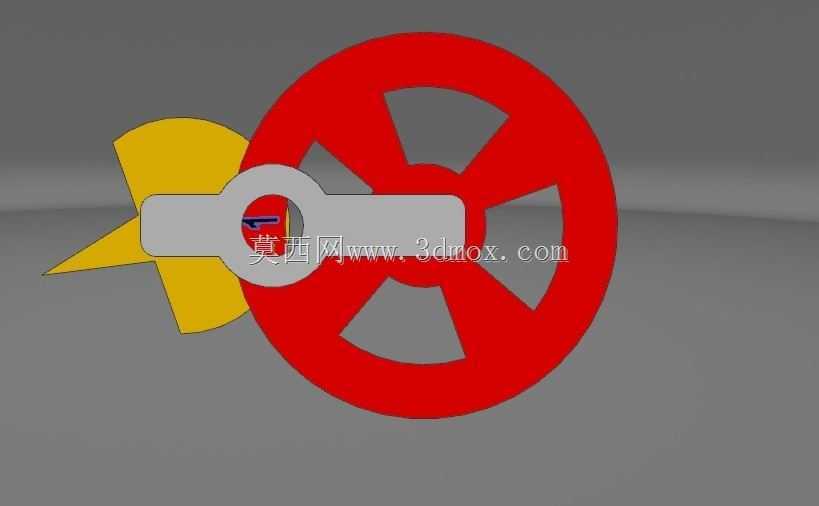

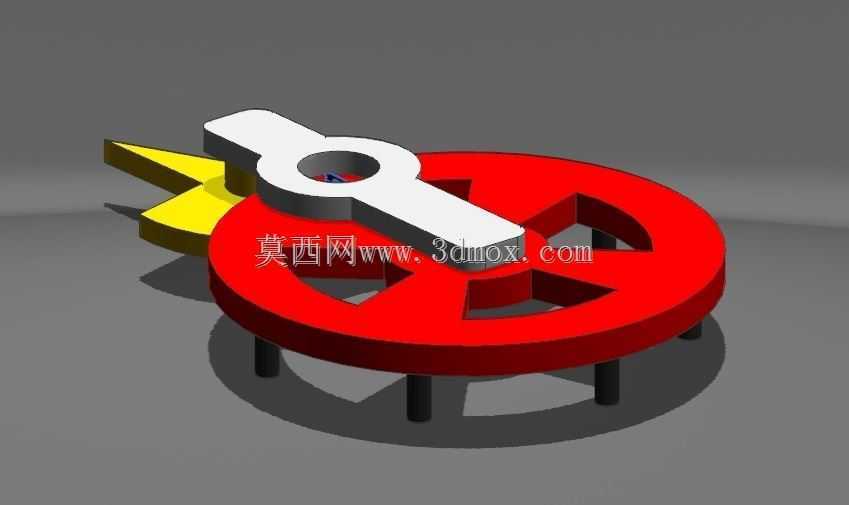

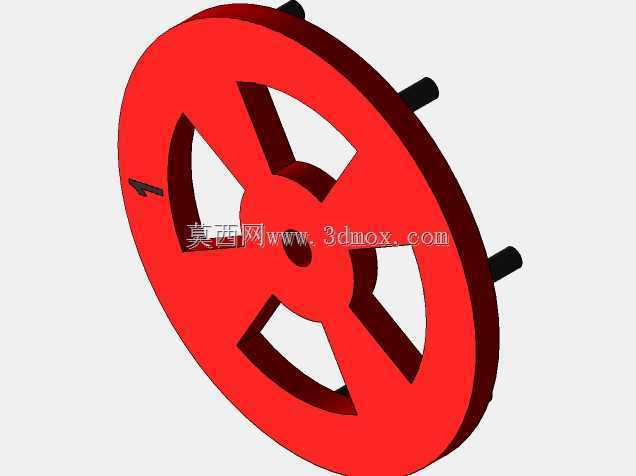

　　结构上红色六槽槽轮作为从动输出端，轮缘均匀布置六处径向槽，相邻槽之间的外凸锁止圆弧面，和黄色主动拨盘上的凹锁止弧在停歇阶段完全贴合，拨盘转位时，端部的圆柱销先切入槽口，带动槽轮转过六十度，销子脱离径向槽的瞬间，两组锁止弧重新贴合，槽轮立刻被刚性限位，不会因为工位上的工装负载出现窜动。和常规正置日内瓦机构相比，倒置布局把拨盘的驱动侧布置在槽轮工作半径的内侧区域，整机径向占用尺寸可以压缩近三成，在桌面型自动化小设备、分度头模组里排布时，不需要给拨盘预留外侧避让空间，安装边界可以贴着设备侧板走，腔体内的走线、气管布置空间更充裕。

　　设计阶段首先要敲定槽数，六槽结构对应的动停比是1比5，也就是拨盘整转一周，槽轮仅用六分之一的周期完成转位，剩下六分之五的角度都处于锁止停歇状态，刚好匹配多数工位“加工时长占比高、转位耗时尽可能短”的工艺需求。建模时需要重点校验销轮切入径向槽的瞬间相对速度方向，要让圆柱销的运动轨迹和槽口导向方向近乎相切，避免切入瞬间出现刚性冲击，槽口的倒角宽度、销子和槽壁的单边间隙都要控制在合理范围：间隙过大会导致停歇末段槽轮出现回退间隙，工位定位精度跑偏；间隙过小则在高速运转时出现卡滞，热胀后甚至会锁死。

　　外形尺寸层面，槽轮的分度圆直径决定了整套机构的最大回转外廓，主动拨盘的回转半径要和槽轮中心距严格匹配，中心距偏差超过0.1毫米就会出现销子顶撞槽轮外缘、或者锁止弧贴合面虚接的问题。安装时两个零件的回转轴线必须保证平行度，端面跳动控制在0.05毫米以内，否则槽轮运转过程中会出现偏载，槽壁单侧磨损加速。这套结构不需要复杂的电控分度程序，纯机械联动就能实现固定分度的间歇动作，在不需要任意角度停位的专机里，比伺服分度转盘成本更低，抗干扰能力更强，车间多粉尘、多油雾的工况下也能长期稳定运行，维护仅需要定期给销子配合面补充润滑脂，没有易损的电控元件。
