内螺纹连接手动黄铜球阀结构设计

这款手动球阀主要面向民用给排水、小型液压回路、低压气动输送、小型燃油管路等场景做通断控制使用，区别于大口径法兰连接的工业管线球阀，这类内螺纹连接的小通径球阀安装空间占用小，不需要额外配对法兰与密封垫片，直接通过两端内螺纹与同规格外螺纹管路旋合即可完成装配，适配公称通径15到25毫米的低压输送管路，日常工况下适用介质温度不超过120摄氏度，额定工作压力在1.6兆帕区间内可稳定实现管路截流与导通操作。

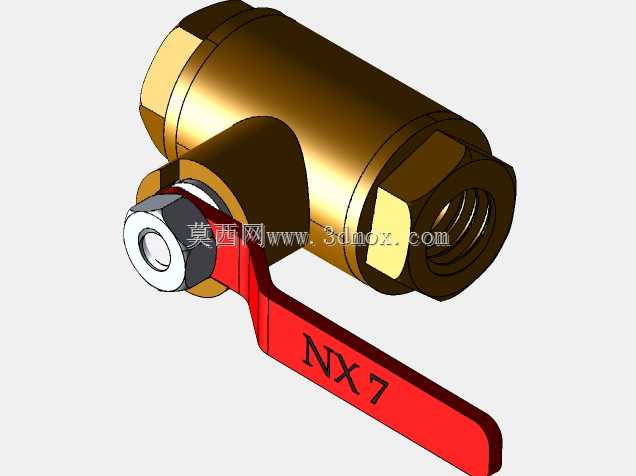

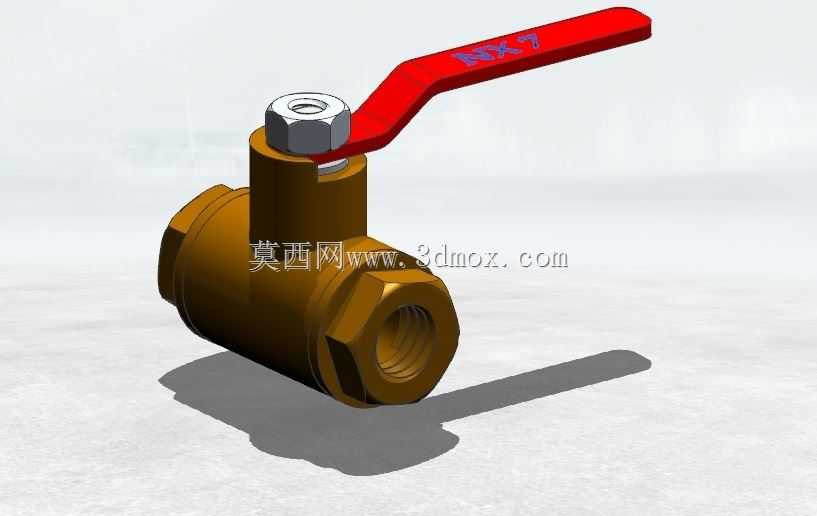

从结构设计逻辑来看，这款球阀采用最经典的浮动球结构，球体与阀杆为分体式装配，阀杆顶部通过扁方结构与冲压成型的红色钢板手柄配合，手柄扳动角度为90度，与管路平行时为全开状态，垂直时为全关状态，手柄表面做喷塑处理提升握持辨识度与防锈能力，阀杆与阀体之间采用聚四氟乙烯填料做动密封，通过顶部的六角锁紧螺母调节填料压紧力，避免长期扳动后出现阀杆处介质渗漏的问题。阀体采用黄铜锻压成型后做机加工，流道为全通径设计，全开状态下介质流阻与同通径直管基本一致，不会出现明显的节流压损，球体采用抛光黄铜材质，与进出口两端的聚四氟乙烯阀座紧密贴合，截断状态下可实现零泄漏密封，相比闸阀、截止阀这类多回转阀门，操作行程更短，开关动作迅速，日常维护不需要拆解整条管路，仅需定期检查阀杆填料压紧度即可。

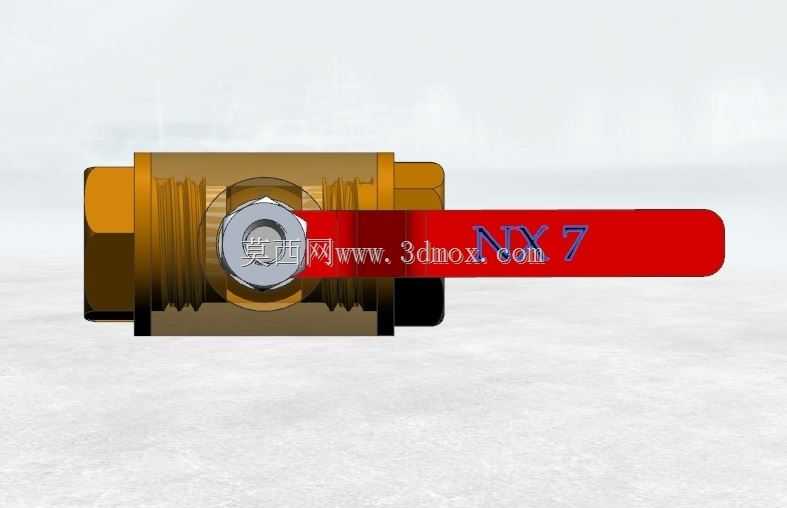

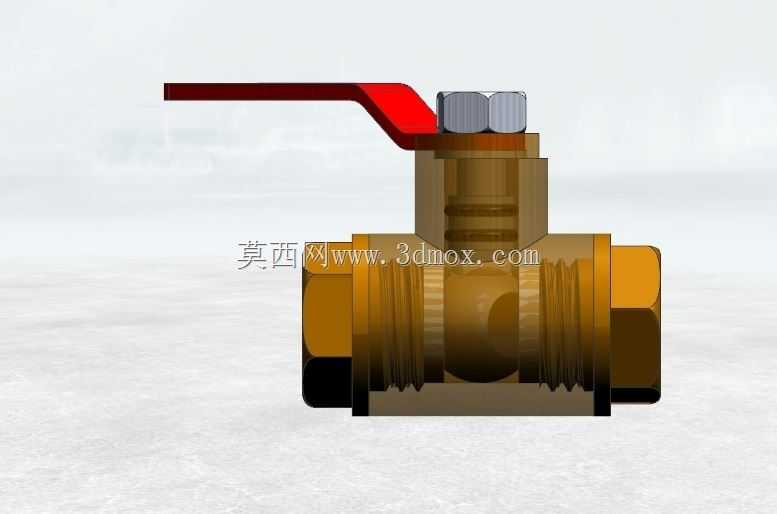

在安装边界上，这款球阀两端内螺纹为标准55度管螺纹，装配时需要注意螺纹旋合长度控制在5到8个牙距，避免过度旋入导致阀体螺纹开裂，手柄扳动半径需要预留足够操作空间，不能被周边管路或设备结构遮挡，否则会导致开关操作无法到位，长期半开半关状态下高速介质冲刷球体与阀座密封面，会大幅缩短阀门使用寿命。这类小通径手动球阀不适合做节流调节使用，仅能做全开或全关的通断控制，若长期处于节流工况，密封面会被介质冲蚀出现内漏问题。在民用供水系统中，这类球阀常被安装在入户支管、用水设备前端做检修截断阀，相比传统闸阀不会出现阀杆锈蚀导致无法开关的问题；在小型气动设备回路中，这类球阀可做气源总开关使用，开关响应快，密封可靠性高；在小型燃油输送管路中，黄铜材质的抗腐蚀特性可适配柴油、煤油等介质的长期接触，不会出现锈蚀脱落污染介质的问题。建模过程中对球体与阀座的配合公差做了合理预留，阀杆的防吹出结构也做了还原，即阀杆下端设置凸台，从阀体内部装配，即使阀杆顶部锁紧螺母松动，介质压力也不会将阀杆吹出阀体，避免出现介质泄漏的安全隐患。
