标准SMC气缸驱动气动夹紧工装结构

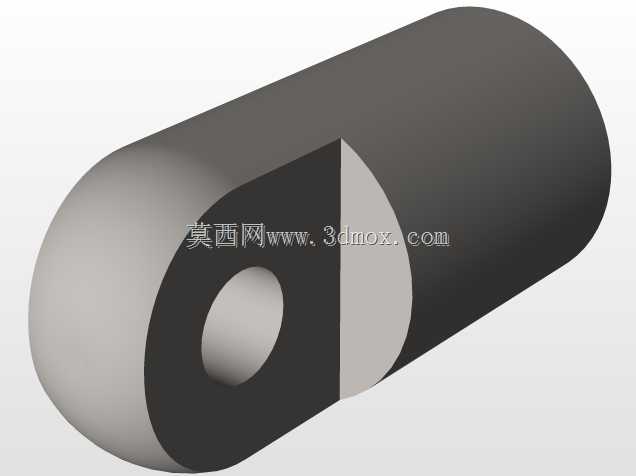

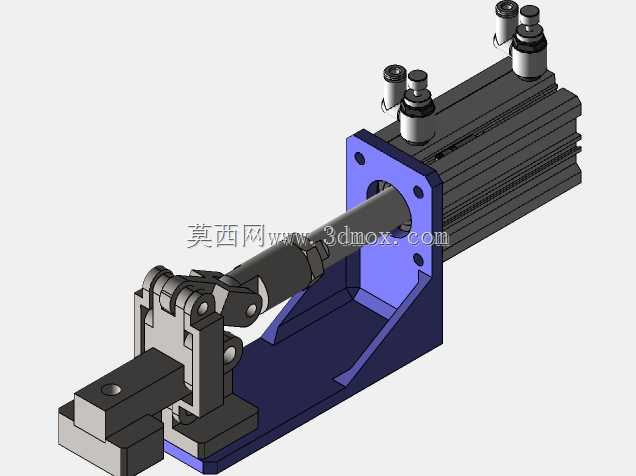

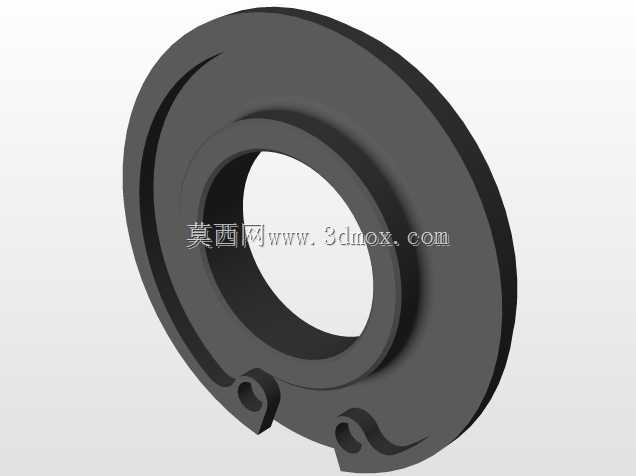

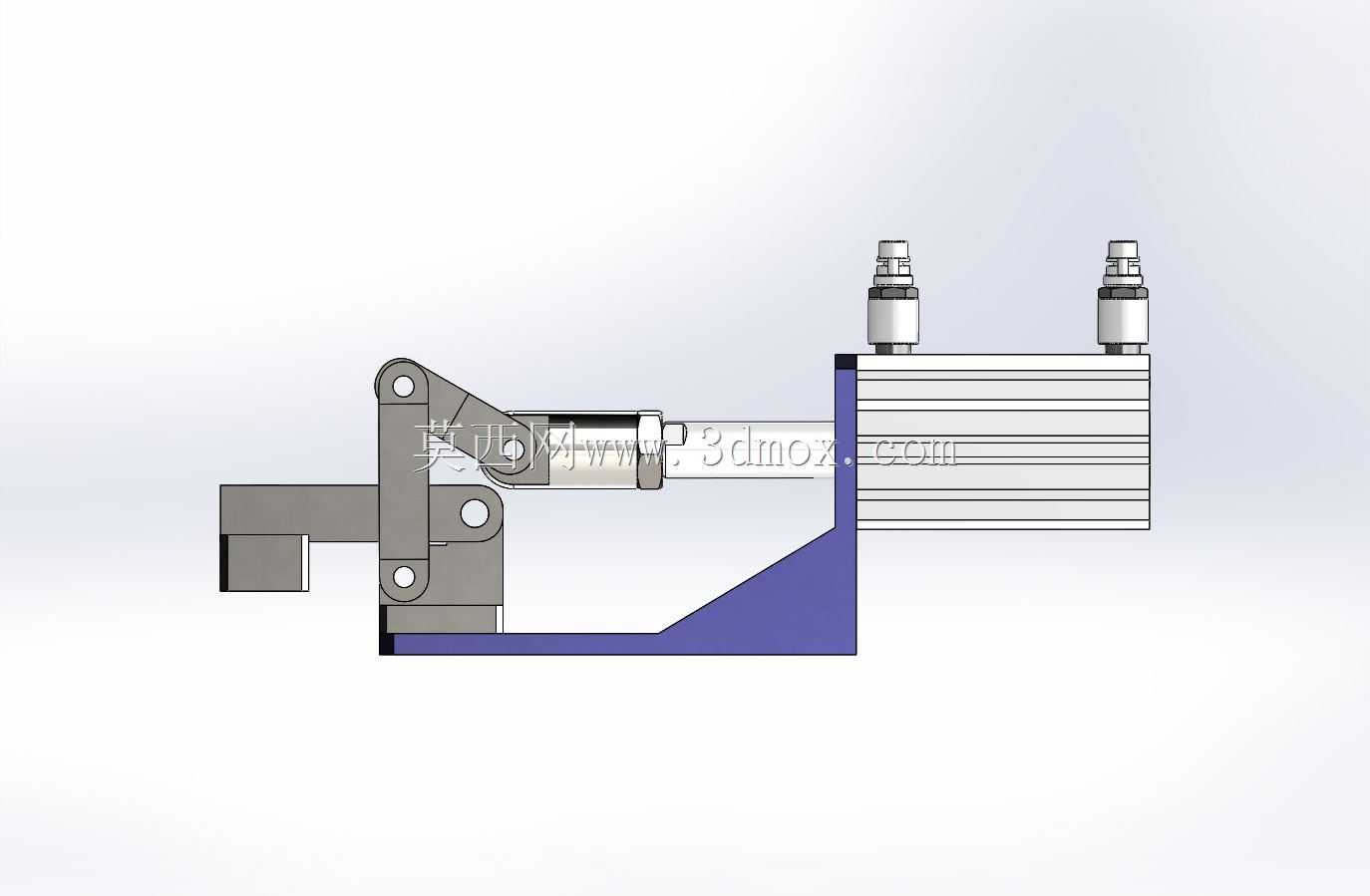

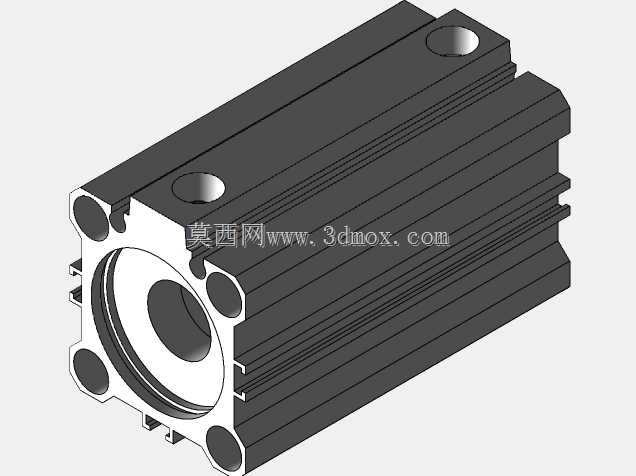

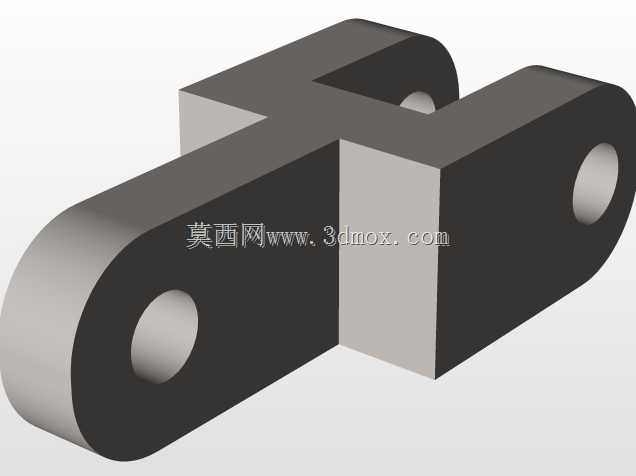

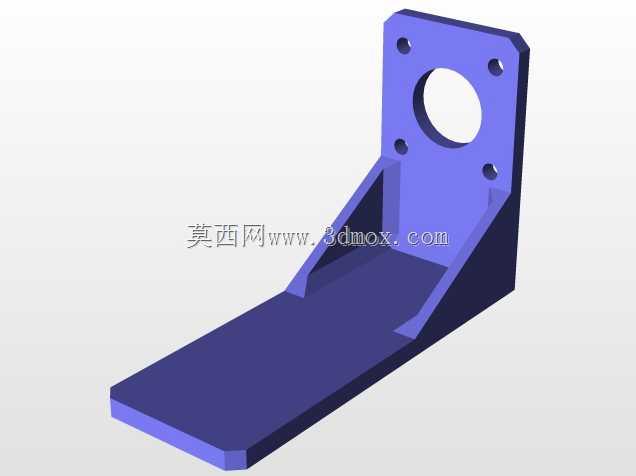

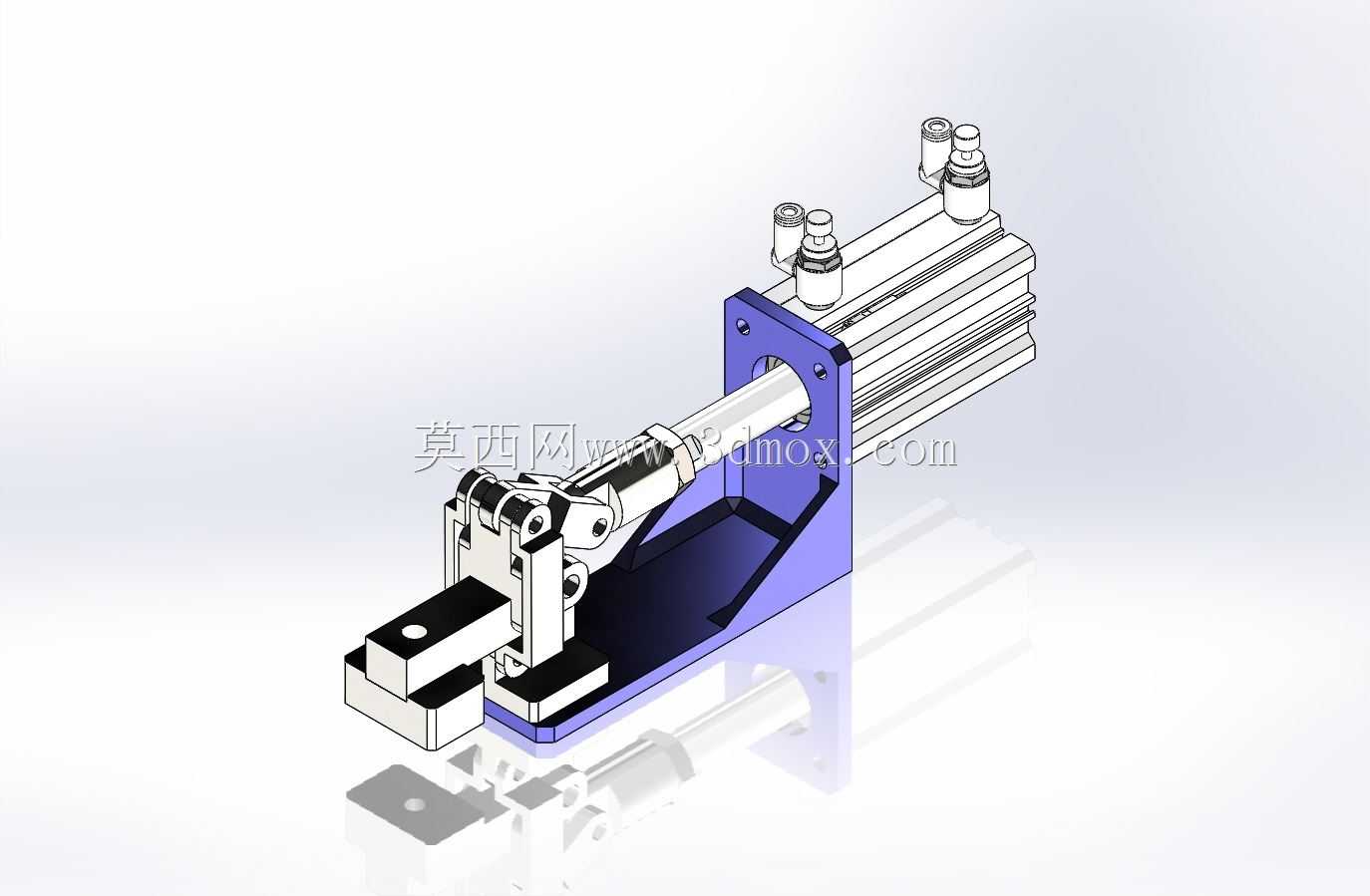

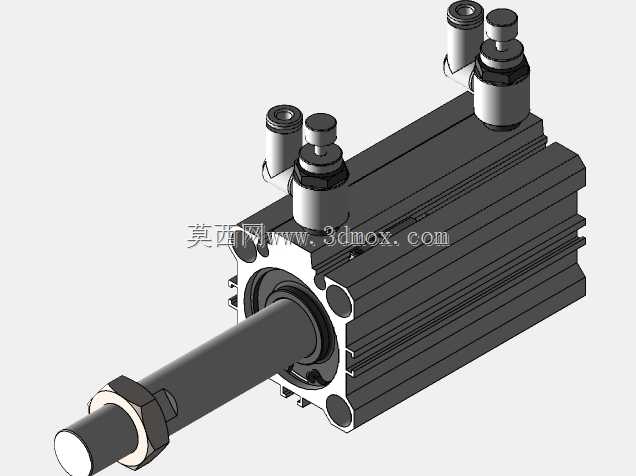

这款气动夹紧结构主要面向离散制造领域的工件装夹场景，在五金零件冲压上下料、小型铝型材机加工定位、电子元器件装配工位固定、家电塑料部件焊接定位等生产环节都能适配，可替代传统手动螺旋压板、快速夹钳，大幅降低操作工人的装夹劳动强度，单工位装夹动作耗时可压缩至0.8秒以内，适配多工位自动化产线的节拍要求，也可单独作为手工工位的快速夹紧单元使用。该结构核心功能是通过气动动力输出稳定的夹紧力，在加工或装配过程中牢牢固定待处理工件，避免工件因切削力、装配冲击力出现位移偏差，保障加工尺寸精度与装配对位准确度，相比手动夹紧结构，其夹紧力一致性更好，不会因操作人员的力度差异出现装夹松动或过压夹伤工件的问题。设计过程中优先选用成熟的标准气缸作为动力源，气缸缸径设置为32mm，额定工作行程50mm，可覆盖常规厚度范围工件的夹紧开合需求，动力端通过铰接式连杆结构与压头连接，将气缸的直线往复运动转化为压头的下压夹紧动作，连杆结构自带力放大效应，可在0.5-0.8MPa常规工厂气源压力下输出足够的夹紧力，同时设置了刚性安装基座，基座采用L型折弯支撑结构，既保障整体结构的刚性，避免夹紧过程中出现结构形变，也预留了标准化的安装孔位，可直接固定在工作台面、型材机架或者专用工装板上。整体结构的安装边界经过紧凑化设计，横向占用空间适配多数小型工位的安装尺寸，压头位置做了可微调设计，可根据不同工件的外形尺寸调整压接位置，适配小批量多品种的柔性生产需求，气缸端配备了调速接头，可根据实际生产节拍调整夹紧与松开的动作速度，避免动作过快产生冲击噪音或者动作过慢影响生产效率，所有运动铰接位置都预留了润滑间隙，长期运行下也不会出现卡滞问题，气源接口采用标准快插接口规格，可直接对接工厂常规气源管路，无需额外定制转接配件。
