斜齿式齿轮切割器精密结构设计

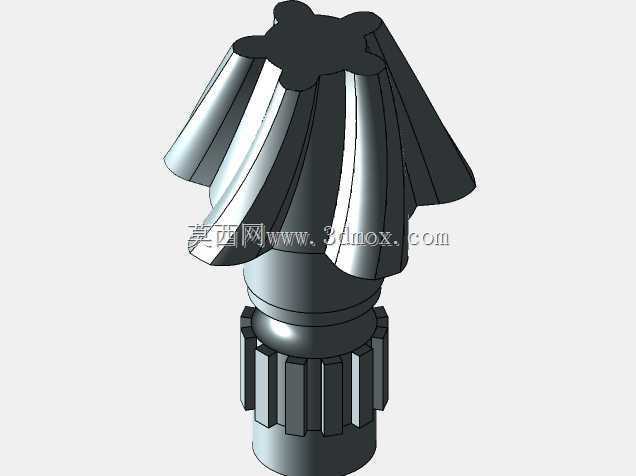

　　这套斜齿轮切割器的三维结构，是面向齿轮精加工工序开发的专用切削执行部件，整体采用多刃斜置刀头与中心定位轴同轴集成的布局，在齿轮齿形修形、齿槽开槽、轮齿端面倒角这类机加工场景中，可直接装夹在铣床、专用齿轮加工机床的主轴输出端，替代传统单刃铣刀完成连续走刀切削，大幅减少多次换刀带来的定位误差。

　　从实际装配边界来看，切割器主体为阶梯式圆柱回转结构，尾部预留标准刀柄夹持段，可适配常规ER夹头、侧固式刀柄的装夹尺寸，中段为刀座基体，沿圆周方向均匀嵌装四组硬质合金斜齿刀头，刀头切削刃沿轴向呈螺旋偏置布置，偏角匹配常见斜齿轮的螺旋升角区间，切削过程中刃口逐次切入工件，避免直齿刀具垂直冲切带来的振动崩刃问题。前端设置锥形导向定心凸台，加工前可先嵌入齿轮毛坯的中心工艺孔，完成径向定位，保证切削出的齿槽与齿轮基准轴线的同轴度控制在机加允许公差范围内。

　　设计阶段优先考虑了切削受力的传递路径：主轴扭矩从尾部刀柄传入，通过基体内部的花键配合段传递到每个刀头的安装槽，刀头侧面用压紧楔块锁死，避免高速旋转下刃口出现周向窜动。刀头与刀座的贴合面做了研磨处理，切削产生的径向力可直接分散到整个基体壁厚上，不会在局部形成应力集中。斜置刃口的排布还能让切屑沿螺旋方向顺利排出，不会卡在齿槽内刮伤已加工齿面，在干式切削或者微量润滑的加工工况下都能保持排屑顺畅。

　　外形尺寸方面，整套切割器的回转直径覆盖中小模数齿轮的加工范围，轴向长度预留了机床主轴端面到工件工作台的安全间距，安装时刀柄伸入夹头的深度符合标准夹持长度要求，不会出现悬伸过长导致的刚性下降。基体上还做了多处环形减重槽，在不削弱扭转刚性的前提下降低整体转动惯量，机床主轴启停时的动平衡表现更稳定，高速旋转下的径向跳动量可以控制在精加工要求的阈值内。

　　在生产线的实际用途里，这类切割器既可以用于新齿轮毛坯的齿形粗开，也能对热处理后的齿轮进行齿面修光、毛刺去除，刀头磨损后可以单独拆卸更换，不需要整体报废刀体，维护成本更低。结构建模时所有配合面、刃口角度、定位凸台的尺寸都做了参数化关联，设计人员只需要调整模数、螺旋角参数，就能快速衍生出适配不同规格齿轮的切割器变体，直接导出工程图用于后续的工艺编排和刀头定制。
