阶梯轴类黄铜精密车削回转构件

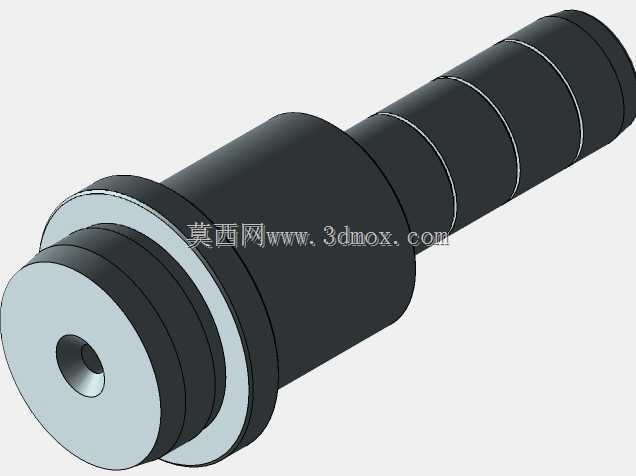

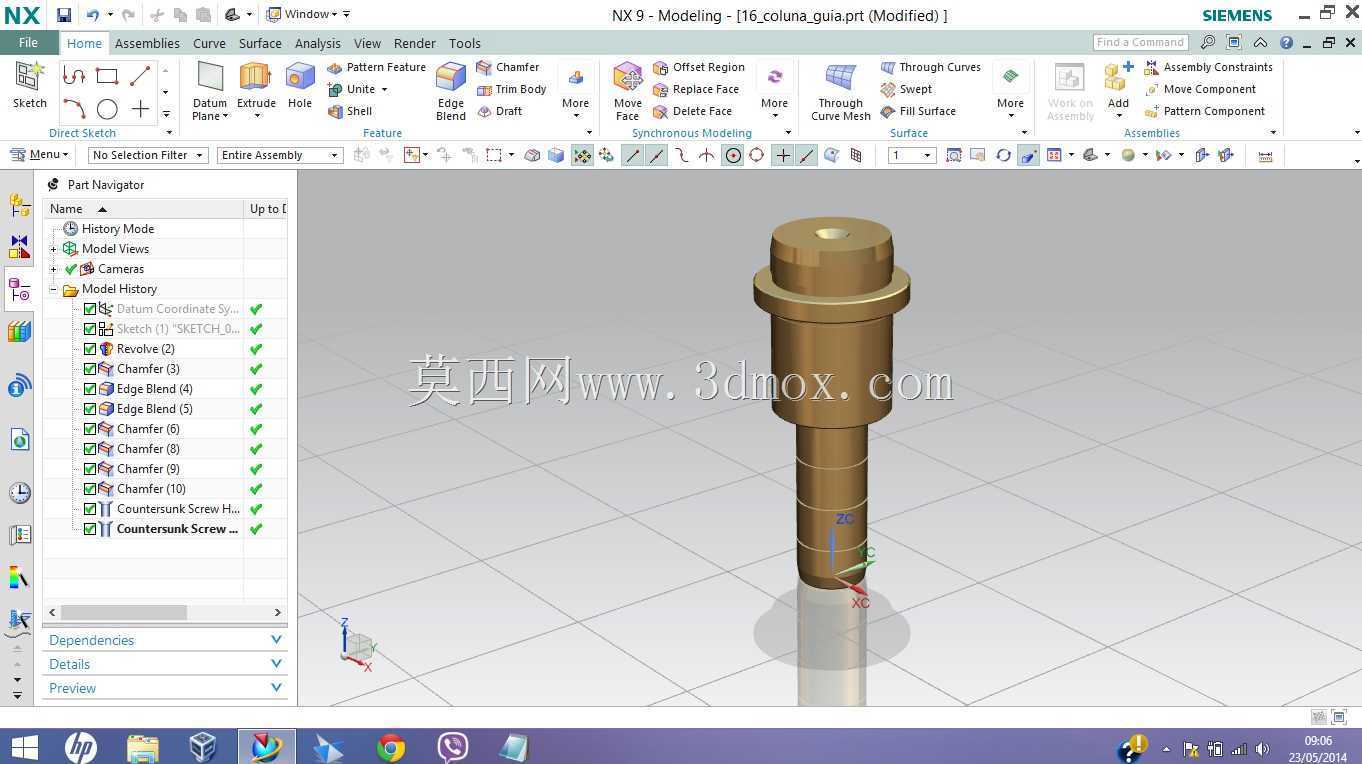

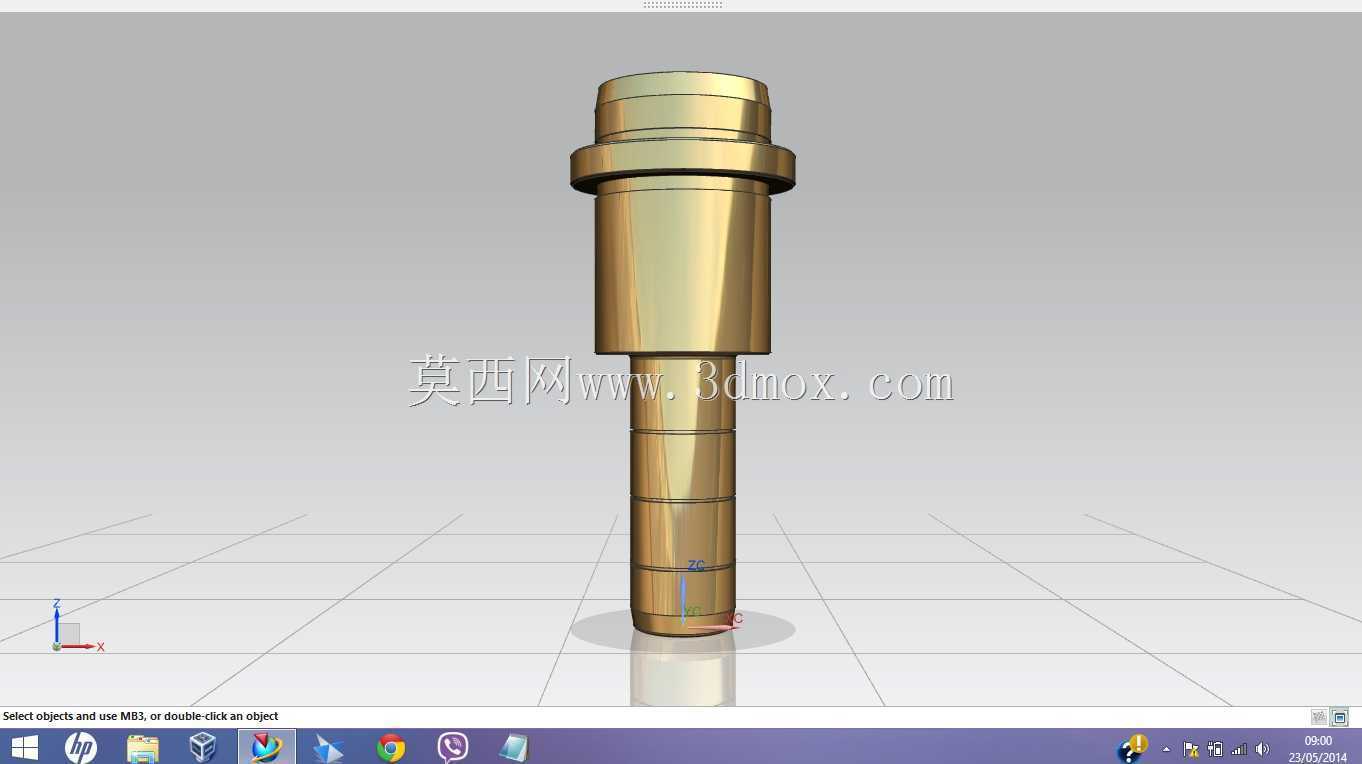

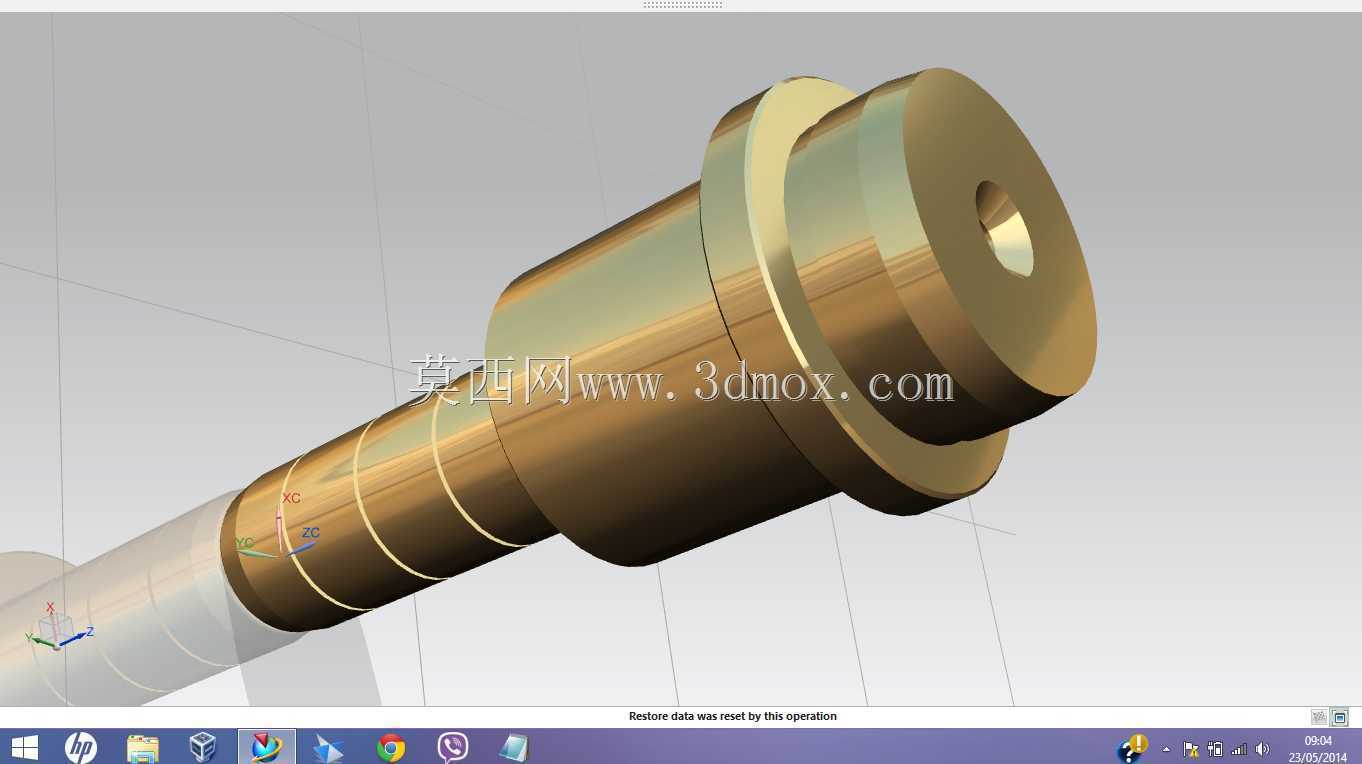

　　该回转类车削构件采用多段阶梯轴的构型设计，整体沿轴向依次排布不同直径的圆柱段，大端设置带径向凸缘的法兰式安装结构，端面中心加工有同轴定位盲孔，小端轴段分布多道环形凹槽，所有回转面均保持严格的同轴度公差要求。从实际装配场景来看，这类构件常作为流体控制回路里的阀芯导向轴、精密传动机构的定位心轴，或是检测设备里的传感器安装衬套使用，黄铜材质的选用一方面利用铜合金优良的自润滑特性，在和配对钢质导向套做相对滑动时不易出现咬合拉伤，另一方面铜件的耐大气腐蚀、耐普通水基介质腐蚀的表现，也能让构件在潮湿工况、弱腐蚀流体环境下长期保持尺寸稳定。建模过程中优先以回转特征作为主体构建逻辑，先绘制轴向半剖面的轮廓草图，将各段轴径、轴向长度、凸缘厚度、

　　凹槽宽度与深度、端面盲孔的孔径与孔深全部约束到位，通过一次回转生成基础实体，再对各轴段交接的位置添加退刀槽工艺结构，所有锐边位置做0.2至0.5毫米的倒角处理，既消除机加工后的毛刺，也避免装配过程中锐边刮伤配合件的密封面。安装边界层面，大端凸缘的外圆直径是整根构件的最大径向尺寸，装配时需要在配对安装板上预留出对应直径的沉孔空间，凸缘的轴向贴合面作为安装定位基准，可通过周向均布的紧固件或者过盈压装的方式完成固定；小端各段轴颈分别对应不同的配合公差，和滑动轴承配合的轴段选取h6公差带，和密封件配合的轴段表面粗糙度要求控制在Ra0.8以下，环形凹槽可用于放置O型密封圈、定位挡圈或是润滑储油结构，根据不同的使用场景灵活调整功能。

　　轴向总长尺寸决定了构件在设备内部的安装跨距，设计时需要校核轴段的悬臂长度，避免受压或者受径向载荷时出现挠曲变形，端面的中心盲孔既可以作为加工时的顶尖定位孔，也能在装配时引入定位销实现周向止转，防止构件在运行过程中出现跟转松动。这类回转件的结构完全适配数控车床的加工工艺，所有型面均可通过一次装夹完成车削，减少二次装夹带来的同轴度误差，建模时同步预留的工艺退刀槽，也能让车削螺纹、磨削外圆的工序有足够的刀具退避空间，避免刀具和已加工表面发生干涉。
