五金扣件级进冲压模具三维结构设计

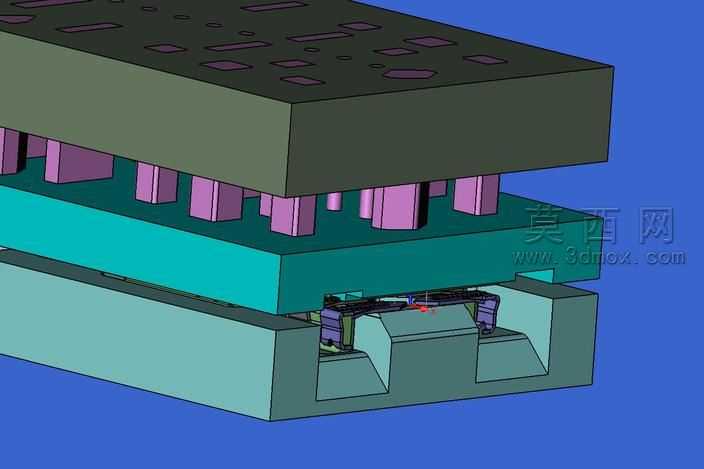

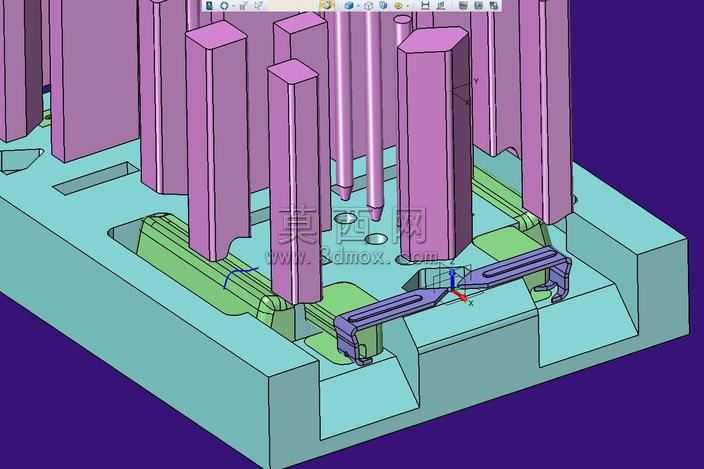

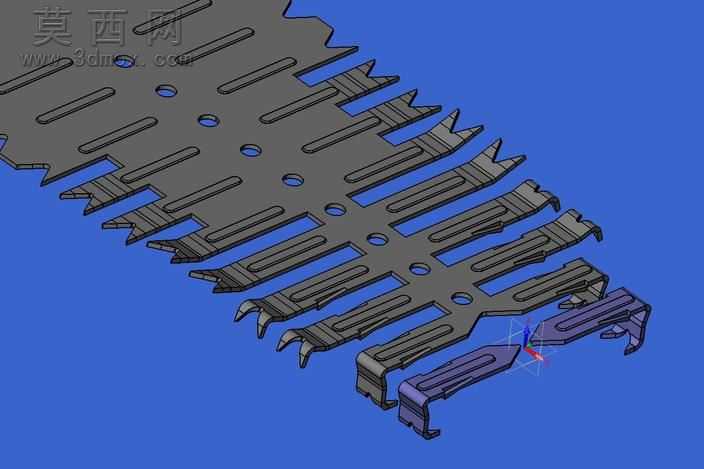

本套三维模型为五金扣件类零件的级进冲压模具结构，建模过程严格遵循冲压模具设计规范，完整还原了级进模从条料送进、分步冲压到成品落料的全工序结构布局。模型中清晰呈现了上下模座的基体结构，采用青蓝色哑光材质模拟模具钢模座的金属质感，表面做了平整化处理，精准还原了模座上的导柱安装孔、螺钉沉孔、定位槽等装配特征，保证模架合模时的导向精度与装配稳定性。凸模部分采用粉紫色硬质合金材质表现，区分不同工位的冲裁凸模、折弯凸模与成型凸模，各凸模的安装固定段、工作段尺寸精准对应冲压工序需求，冲裁凸模的刃口部分做了细微的倒角处理，还原真实模具刃口的强化设计，折弯凸模的成型曲面完全匹配扣件零件的折弯角度与弧度，保证冲压后零件的成型精度。下模部分的凹模、卸料板、顶料结构采用浅绿色材质区分，清晰展现各模板的分层装配关系，凹模的型孔与对应凸模保持合理的冲裁间隙，卸料板上设置了精准的导正销孔与弹性卸料结构，还原级进模连续冲压过程中的卸料、导正功能。条料送进路径在模型中做了直观呈现，绿色的条料沿送料方向依次经过冲裁工位、预弯工位、成型工位与落料工位，各工位的定位结构、挡料销、导正销位置排布合理，完全符合级进模工序排布的设计逻辑，避免各工位冲压动作的干涉。模型中还还原了模具内部的弹簧顶料结构、螺钉紧固结构、销钉定位结构，所有标准件的尺寸比例符合行业通用标准，各零件之间的装配关系清晰，没有出现结构干涉、穿模等问题，能够直观展现级进模连续冲压的工作原理，可作为冲压模具结构学习、工艺分析的参考案例，帮助理解多工位级进模的结构设计要点与工序排布逻辑。
