三坐标测量用质量检验基准工具块

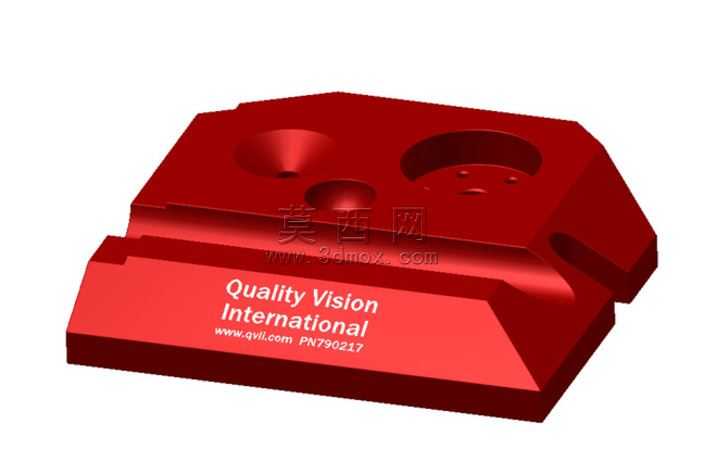

本模型为三坐标测量场景配套使用的质量检验基准工具块，采用三维建模软件完成全参数化结构设计，建模过程严格遵循计量工装的设计规范，对工具块的每一处结构尺寸都做了精准的参数约束，确保模型可直接对接后续的加工生产环节。模型整体采用一体化块式结构设计，主体为带阶梯层级的矩形基座结构，基座正面预留了品牌标识的雕刻区域，清晰标注产品归属信息，方便现场使用时的识别与管理。模型上部设计了多组不同规格的特征结构，包含锥形定位凹坑、圆形沉孔、带阵列小孔的半圆凹槽以及侧向定位孔，各类特征的位置度、尺寸公差都在建模阶段做了对应约束，可满足三坐标测量过程中的设备精度校准、测量路径验证、多特征复合检测等不同使用需求。渲染阶段采用了哑光红色工业硬质合金材质表现，还原了计量工装常用的阳极氧化表面处理效果，材质参数调整匹配了金属表面的细微漫反射特性，既保留了金属材质的厚重质感，又避免了过高反光影响结构细节的展示，渲染视角选取斜向等轴测角度，可同时呈现工具块的顶面特征、正面标识区域与侧面阶梯结构，让使用者能快速识别各部分结构的布局。设计思路围绕三坐标测量的实际使用场景展开，阶梯式的基座结构可适配不同高度的测量探针行程，避免测量过程中出现探针碰撞干涉；多类型特征的集成设计，让单个工具块即可完成点、线、面、圆、锥等多种几何元素的测量验证，无需频繁更换校准件，有效提升三坐标设备的检测效率；整体边角都做了微小的倒角处理，既符合机械加工的工艺要求，避免加工过程中出现崩边问题，也能消除使用过程中的锐边安全隐患。模型的结构设计兼顾了加工可行性与使用实用性，所有特征都采用常规机加工即可实现的结构，没有特殊工艺要求，可直接用于三坐标测量实验室的检验工装制作，也可作为三坐标测量编程练习的参考模型，帮助测量人员熟悉多特征工件的测量路径规划逻辑。
