轻量化多孔拓扑优化GE航空支架

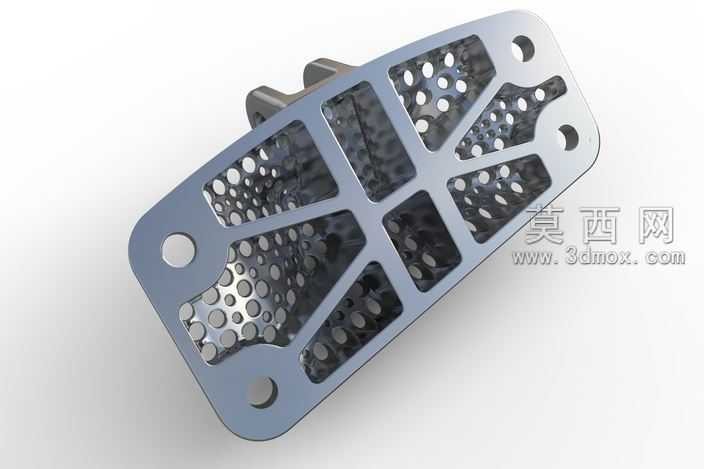

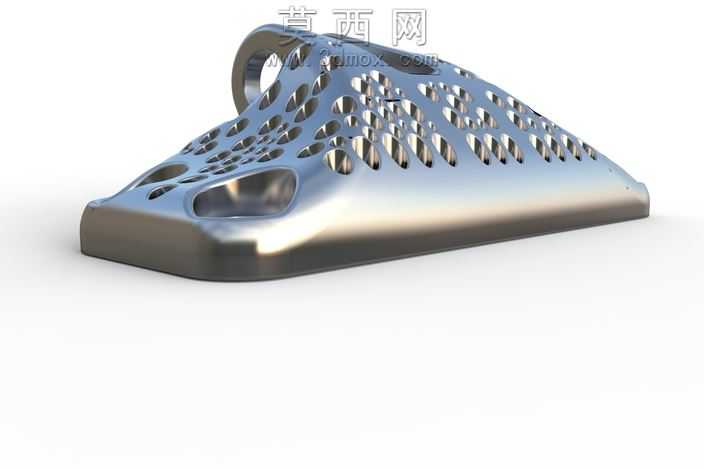

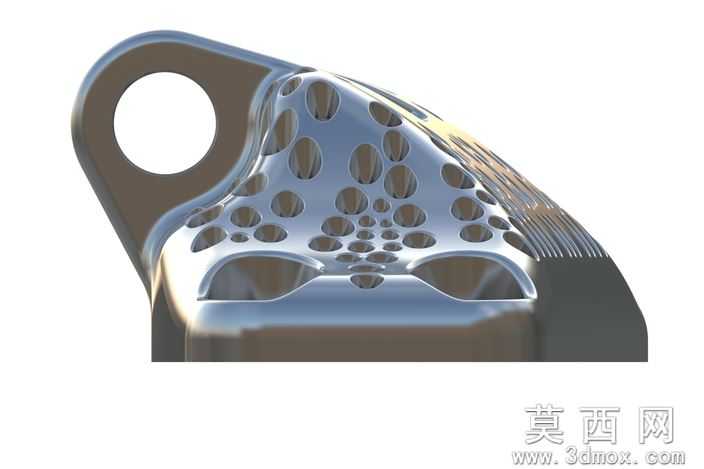

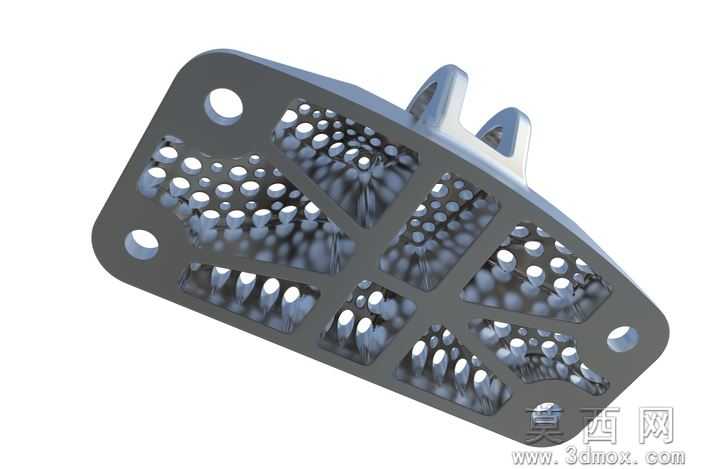

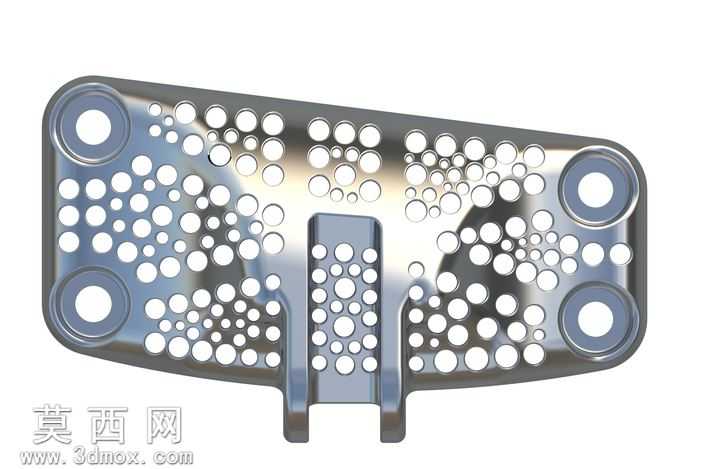

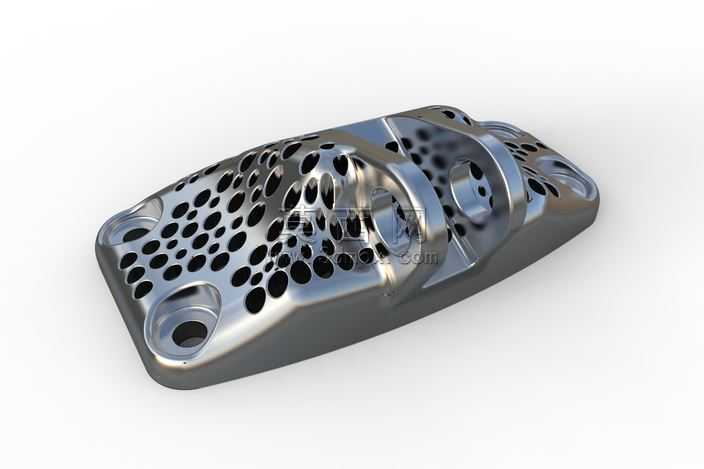

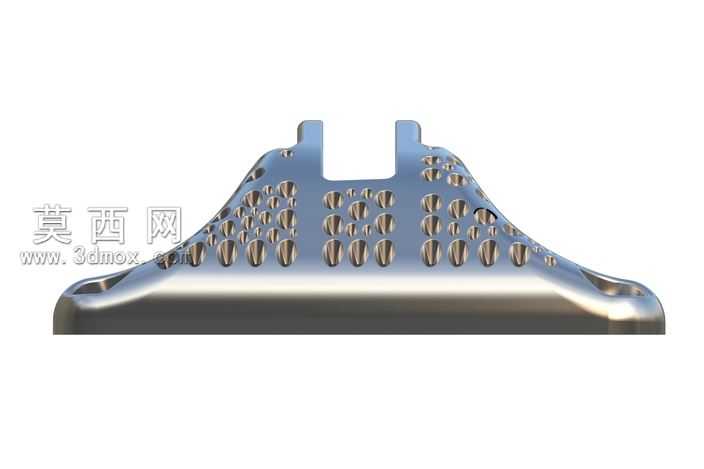

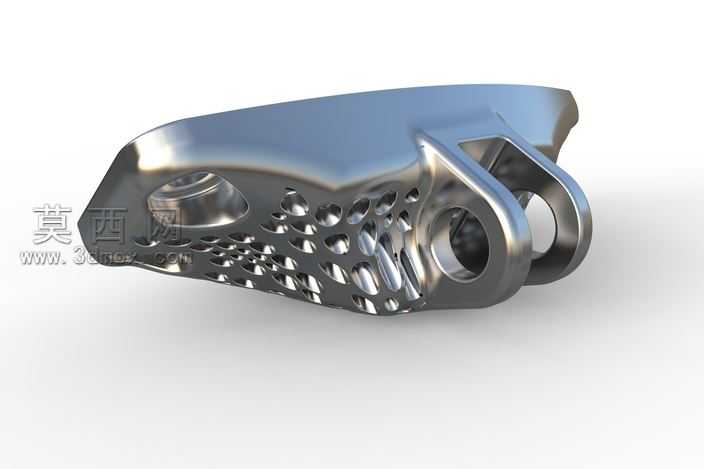

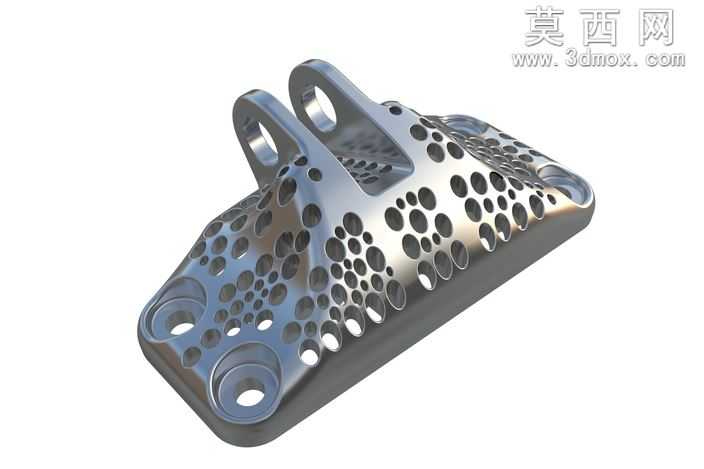

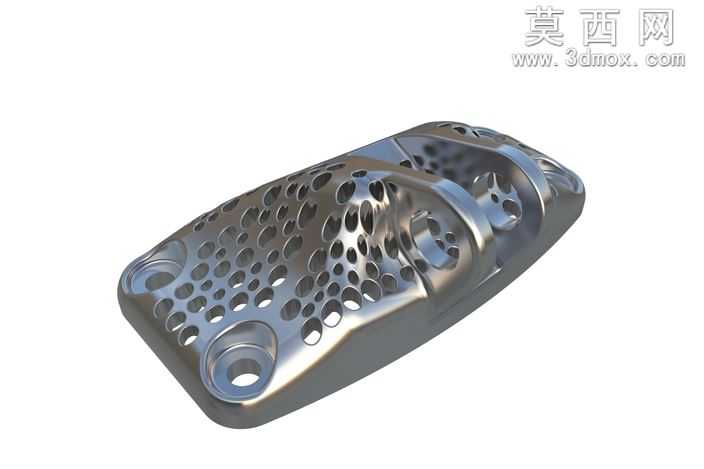

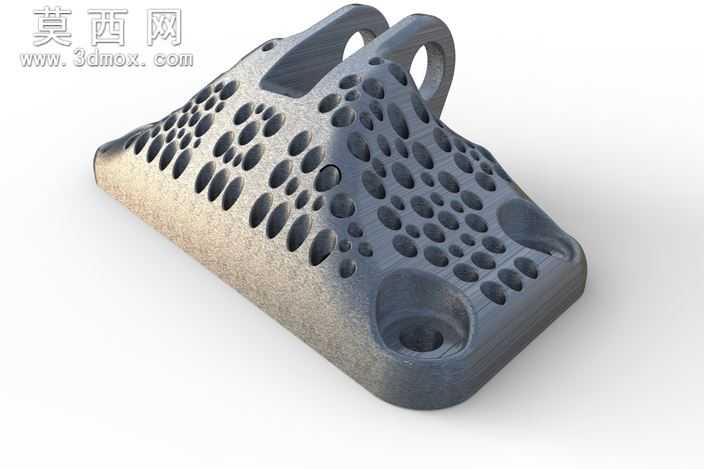

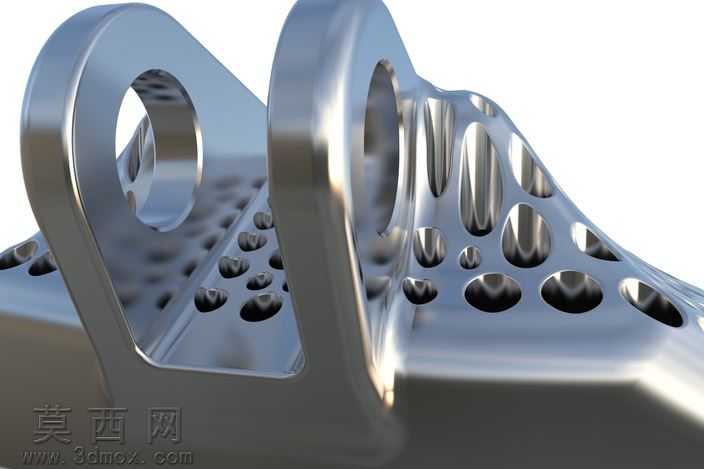

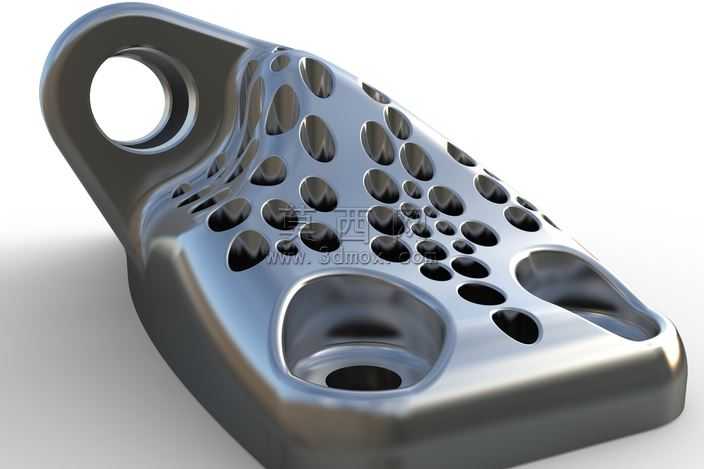

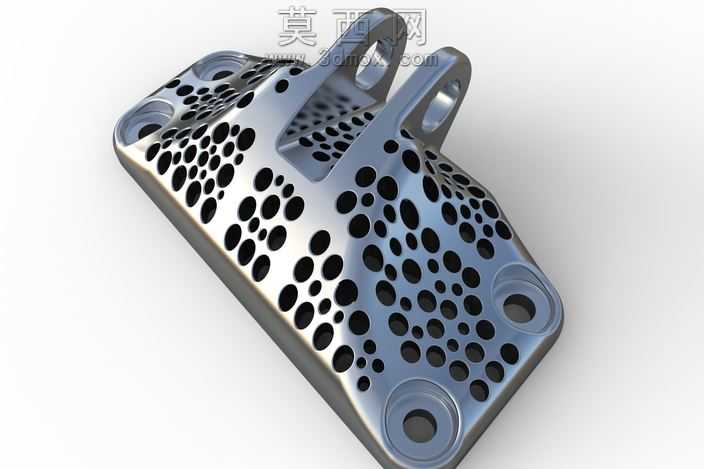

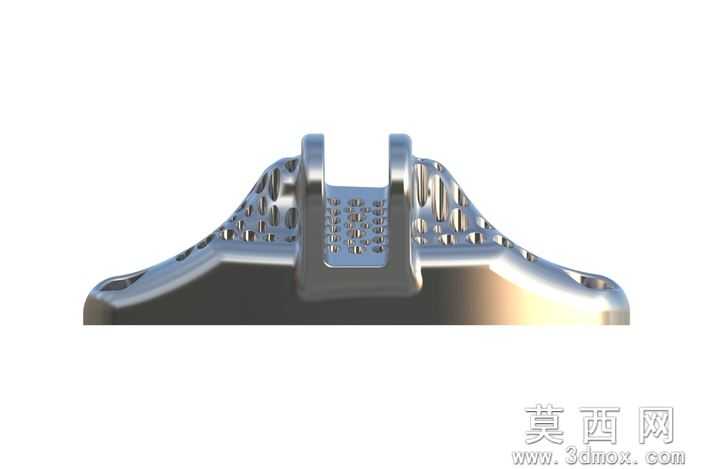

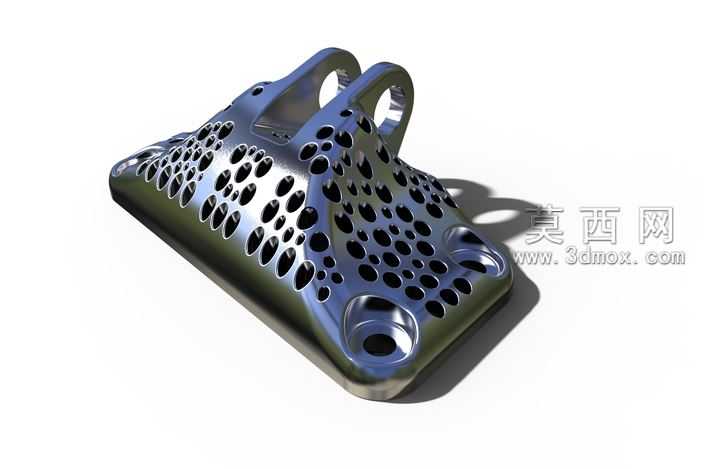

该支架采用三维参数化建模完成整体结构搭建，建模阶段首先完成基础安装基体的实体构建，精准定位三处安装孔位与上部铰接耳的位置尺寸，保证安装配合面的平面度公差与孔位同轴度符合装配要求。在结构优化环节，设计团队引入拓扑优化算法，以应力分布云图为核心依据，在非主要传力路径区域去除冗余材料，通过规则排布的变径圆孔阵列构建类骨骼的多孔仿生结构，孔位大小随区域应力梯度动态调整，高应力承载区域保留更密集的实体筋络，低应力区域采用更大孔径的镂空设计，在保证整体结构强度、刚度满足工况载荷要求的前提下，实现重量体积较原始实心方案下降59%，大幅提升材料利用效率。材质表现上采用金属哑光质感渲染，还原航空级金属构件的细腻磨砂金属肌理，通过环境光影映射凸显多孔结构的通透层次感与曲面过渡的流畅性，清晰展示每个镂空孔洞的边缘倒角处理，避免应力集中问题。结构细节处，上部双铰接耳做了加厚补强处理，铰接孔内预留衬套安装余量，底部安装面设置沉头孔位保证紧固件安装后表面齐平，所有实体与镂空结构的过渡区域均做圆角顺滑处理，消除锐角应力集中隐患。设计思路围绕航空航天领域对结构件轻量化、高可靠性的核心需求，打破传统实体支架的设计惯性，将拓扑优化计算结果与可制造性要求结合，多孔结构的排布既符合载荷传递路径，也适配增材制造的工艺特点，无需额外支撑即可完成成型，兼顾力学性能、减重效果与工艺可行性，可满足航空机载设备的安装固定工况，在振动、交变载荷环境下保持稳定的结构性能，实现结构效能与材料利用率的最优平衡。
