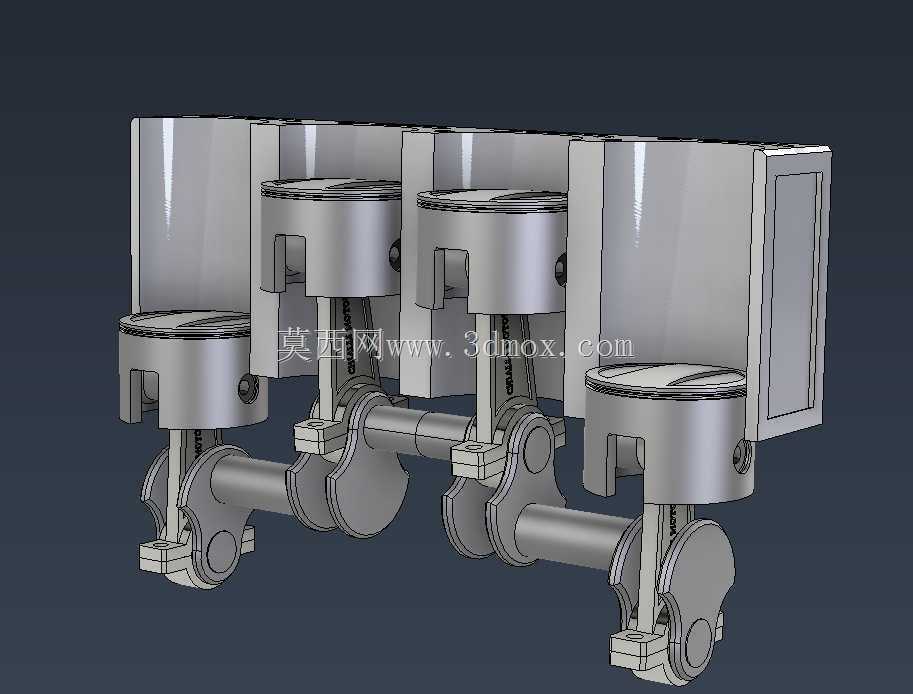

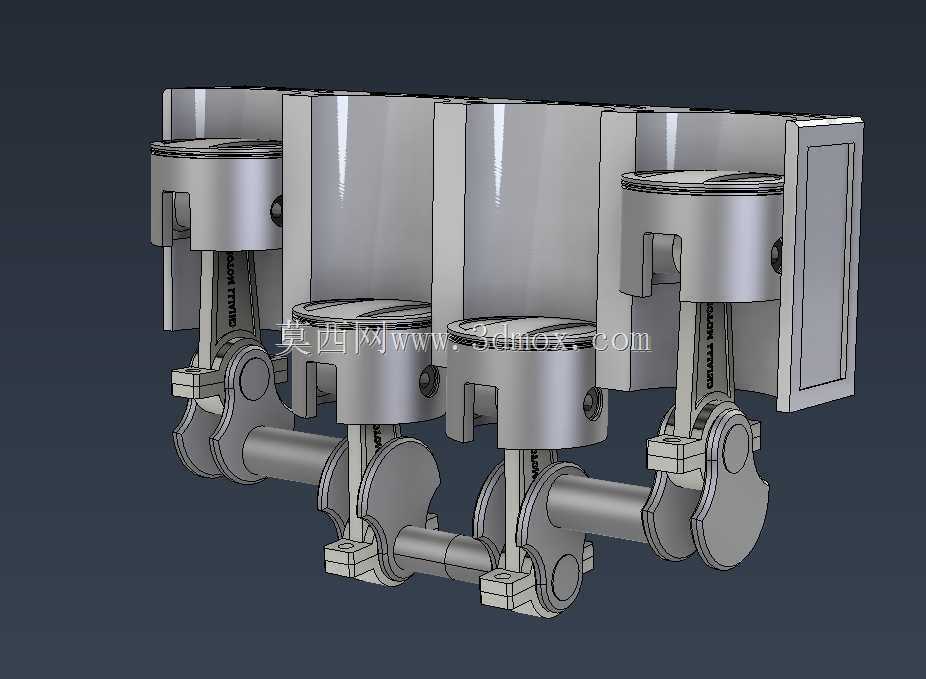

直列四缸四冲程内燃机活塞曲柄连杆总成

　　这套直列四缸四冲程内燃机核心运动机构，完整还原了活塞、连杆、曲轴三大核心部件的装配关系与运动逻辑，是汽车、工程机械、小型发电机组动力单元的核心组成部分，可直接用于动力系统原理演示、结构教学、新机型前期方案校核等场景。

　　从实际功能来看，该机构承担着内燃机能量转换的核心任务：活塞在气缸内做往复直线运动，承接燃油燃烧膨胀产生的气体压力，通过连杆将直线推力转化为曲轴的旋转扭矩，最终向外输出动力。四缸直列的布局按照1-3-4-2的点火顺序错开曲柄相位，相邻做功气缸间隔180度曲轴转角，相比单缸、双缸机型，动力输出连续性大幅提升，运转振动更小，是民用乘用车、轻型货车、小型农用机械应用最广泛的动力构型。

　　设计层面整套结构完全遵循内燃机经典运动学逻辑：活塞头部预留了环槽安装位，可适配气环、油环的装配，裙部做了适配侧向导向的型面处理，活塞销座与连杆小头通过活塞销铰接，连杆大头采用剖分式结构搭配轴瓦，与曲轴连杆轴颈形成转动副，曲轴上的四个曲柄销按照相位角错开布置，两端主轴颈预留了支撑轴承的安装边界，整体装配无运动干涉，可完整模拟曲轴旋转720度完成一个完整工作循环的全过程。

　　安装边界方面，整套机构的轴向长度由四个气缸的中心距累加决定，径向轮廓由曲轴回转半径、连杆长度、活塞行程共同约束，活塞外径与气缸套内径采用基准间隙配合，曲轴两端主轴颈的同轴度、连杆大小头孔的平行度都在建模中按照实际工程公差逻辑预留了调整空间，既可以单独作为运动机构仿真的载体，也可以直接嵌套进气缸体、气缸盖总成中完成整台发动机的装配设计。对于结构设计从业者来说，这套模型清晰呈现了往复式内燃机核心运动副的配合关系，能直观理解曲柄连杆机构的运动死点、活塞侧推力、曲轴平衡重的布置逻辑，避免在新机开发中出现运动干涉、装配间隙不合理的问题。
