V型八缸内燃机结构展示三维数模

　　这款V型八缸动力装置的结构数模，完整还原了民用大排量动力核心的典型布局特征，在结构设计教学、动力总成匹配验证、改装方案推演等场景中都能发挥实际作用。不同于可直接用于生产加工的功能型数模，这套数模将所有组件的几何形态、装配位置、相对运动关系做了清晰呈现，能让使用者快速理清V8动力单元的整体架构逻辑，不需要拆解复杂的油路、冷却管路细节，就能直观掌握缸体、气门传动组、皮带轮系、输出轴等核心部件的空间排布。

　　从实际应用场景来看，这类结构展示数模常被用于汽修专业的结构认知教学，帮助学员快速建立V型引擎的空间结构概念，也可用于车辆改装前期的布局校核，确认引擎舱内的安装边界是否匹配，避免改装过程中出现部件干涉问题。数模还原的V8引擎采用经典的90度夹角缸体布局，这种布局能平衡一阶、二阶振动，让动力输出更平顺，数模中清晰呈现了两列缸体的对称排布结构，以及顶部进气歧管、气门室盖的轮廓形态，皮带轮系的布局也完全参照量产V8引擎的前置附件驱动方案，曲轴皮带轮、发电机皮带轮、惰轮的位置关系准确，能直观展示附件传动的路径逻辑。

　　设计思路上，这套数模优先保证结构辨识度，省略了内部复杂的油道、水道细节，也没有做活塞连杆的运动仿真约束，所有部件都以独立实体形式存在，方便使用者单独拆解查看单个零件的几何形态，不管是做结构认知还是逆向建模参考，都能快速提取所需的轮廓数据。从安装边界来看，数模还原的引擎整体轮廓包含顶部提手结构，整体横向宽度对应V8引擎两列缸体加气门室盖的总宽度，纵向长度覆盖前端皮带轮到后端输出法兰的完整尺寸，输出轴的伸出长度、轴径尺寸都符合常规V8引擎的输出端匹配标准，在做动力总成匹配时，可以直接参考数模的外轮廓尺寸校核引擎舱的预留空间，确认引擎悬置点的布置位置是否合理，避免出现安装时与周边车架、管线、散热部件的干涉问题。

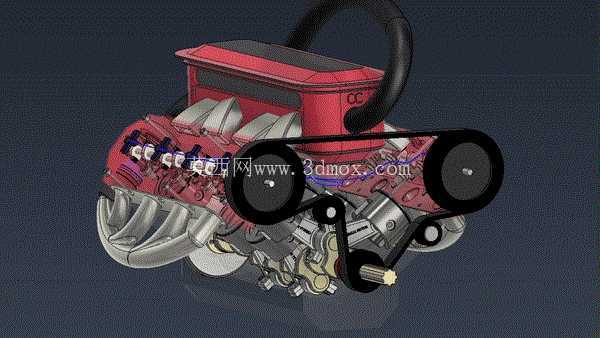

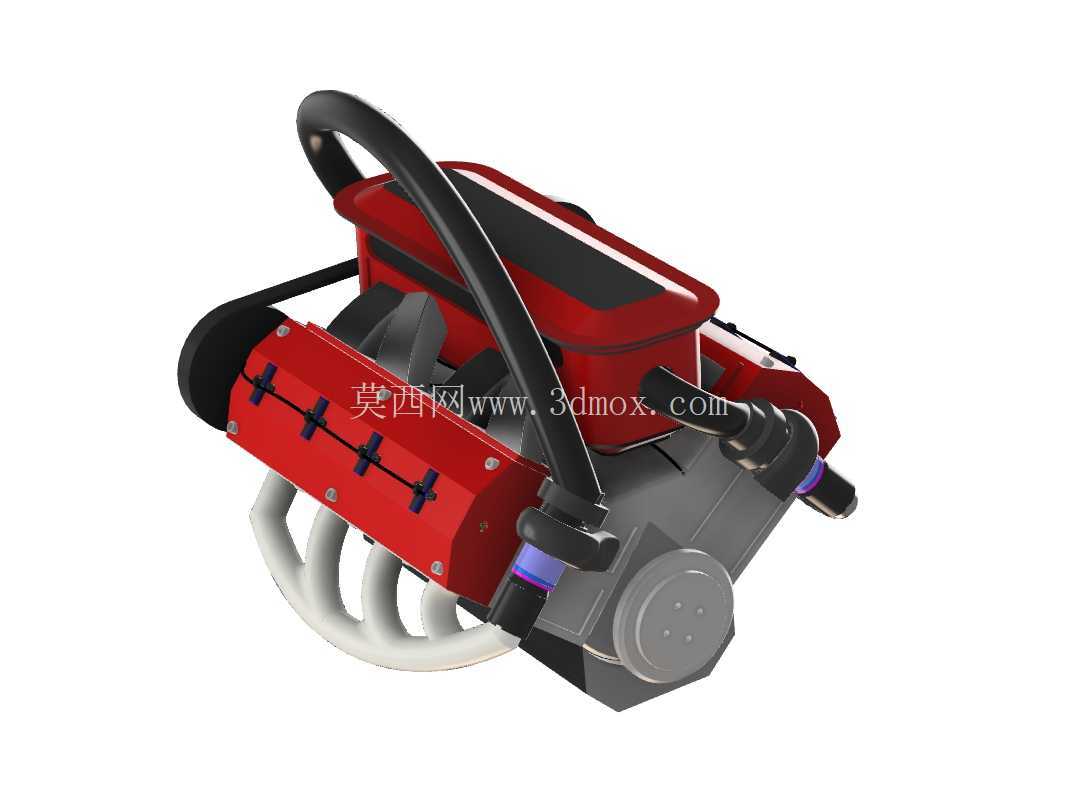

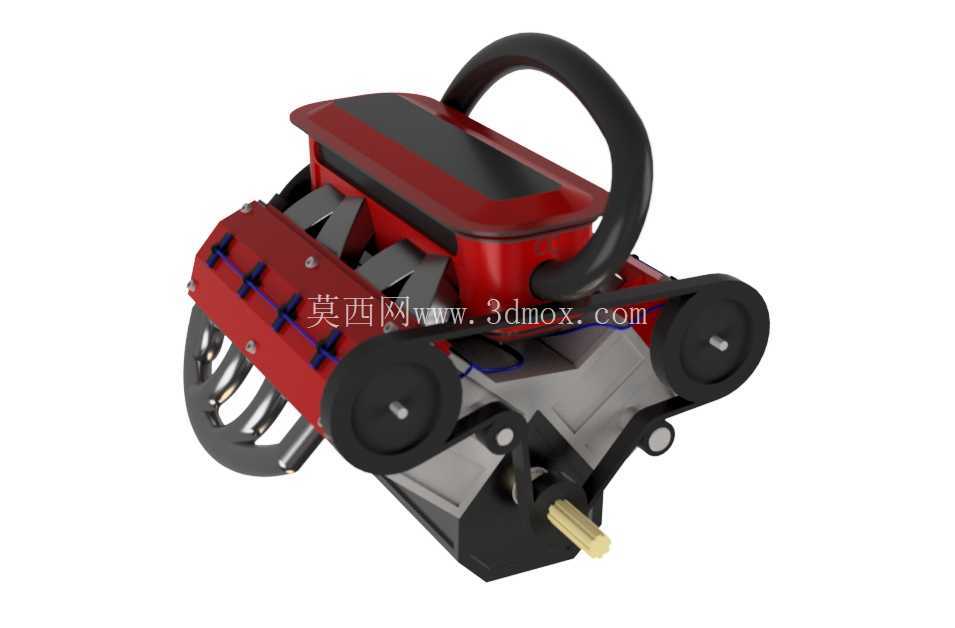

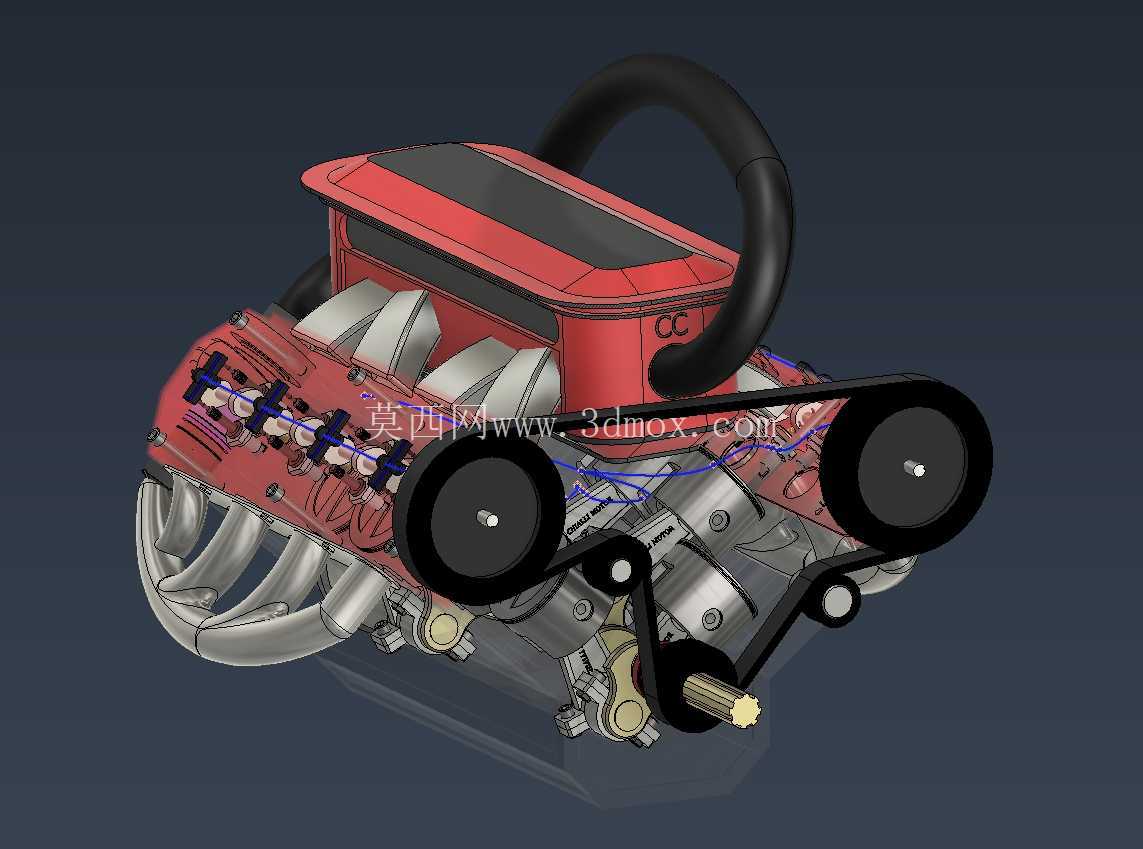

　　数模中呈现的气门室盖采用红色涂装标识，缸体主体为银灰色金属质感，黑色的皮带轮、管路结构与金属部件形成清晰区分，能让观察者快速分辨不同功能的组件，前端的皮带轮系布局清晰，能直观看到附件驱动的传动比对应关系，顶部的环形提手结构也还原了引擎吊装搬运时的受力部件位置，在做引擎吊装工装设计时，也能参考这个结构确认吊点的布置位置，保证吊装过程中引擎的重心平衡。对于三维建模从业者来说，这套数模可以作为V型引擎建模的拓扑参考，理清多缸体引擎的建模顺序，从缸体基础特征开始，逐步添加气门组件、附件轮系、外部管路，能大幅提升同类动力装置的建模效率；对于结构设计人员来说，在做非道路车辆、改装特种车辆的动力舱布局时，可以直接参考这套数模的外轮廓尺寸做初步的空间排布，提前预留出维护保养所需的操作空间，比如气门室盖上方的火花塞拆装空间、前端皮带轮的张紧调节空间、后端输出轴与变速箱连接的匹配空间，这些细节在数模中都有明确的轮廓呈现，能减少前期布局校核的反复调整工作量。

　　需要明确的是，这套数模不包含内部运动副的参数化约束，也没有标注具体的加工公差、配合精度，不能直接用于零部件的加工生产，它的核心价值是结构形态的展示与空间布局的参考，适合用于教学演示、方案展示、初步布局校核这类场景，如果要做生产级的引擎设计，还需要在这个结构基础上补充完善内部的曲柄连杆机构参数、配气机构相位参数、冷却润滑系统的细节设计，以及各部件的材料选型、强度校核数据。从部件细节来看，数模中的排气歧管布局在缸体外侧，呈现出V8引擎典型的八支排气歧管汇聚的结构形态，进气歧管布置在V型夹角的中间位置，这种布局能缩短进气路径，提升进气效率，数模中虽然没有呈现进气道的内部结构，但外部轮廓完全符合量产V8引擎的进气系统布局逻辑，能帮助使用者理解进排气系统的布置思路。
