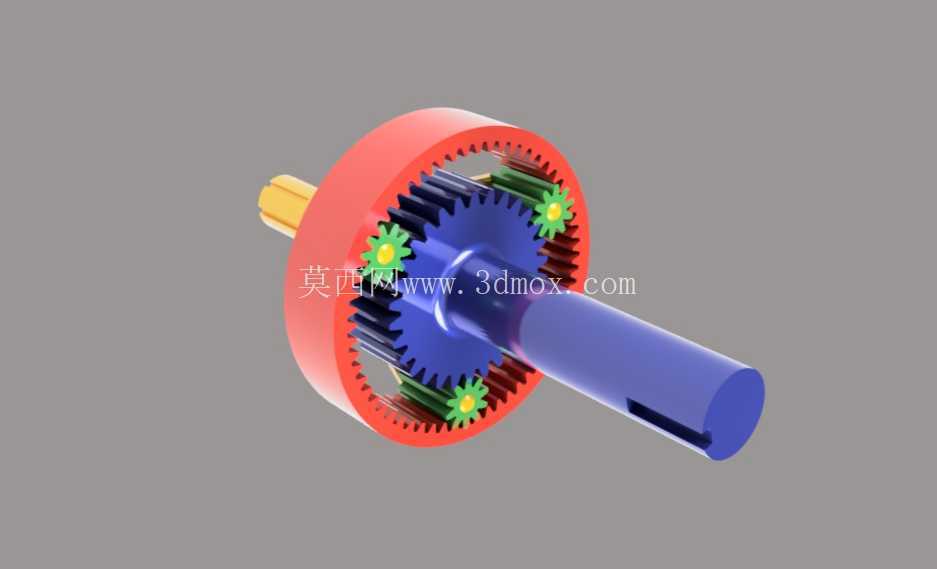

这套行星齿轮组件采用经典的NGW型行星传动拓扑,核心包含太阳轮、三个均匀分布的行星轮、固定内齿圈以及行星架输出端,输入轴与输出轴保持同轴布置,整体径向尺寸紧凑,适合安装空间受限的传动场景。从实际工程应用来看,这类行星齿轮结构常被集成在小型伺服传动模组、自动化设备的末端减速单元、精密输送辊道的驱动端,也可作为小型电动工具的减速增扭模块,相比平行轴定轴齿轮组,同等减速比下体积可缩小40%以上,传动效率能维持在95%左右,运行过程中多组行星轮同时啮合,载荷被均匀分摊到每个啮合齿面,单齿承受的接触应力更低,整体承载能力比同模数的定轴齿轮组高出不少。

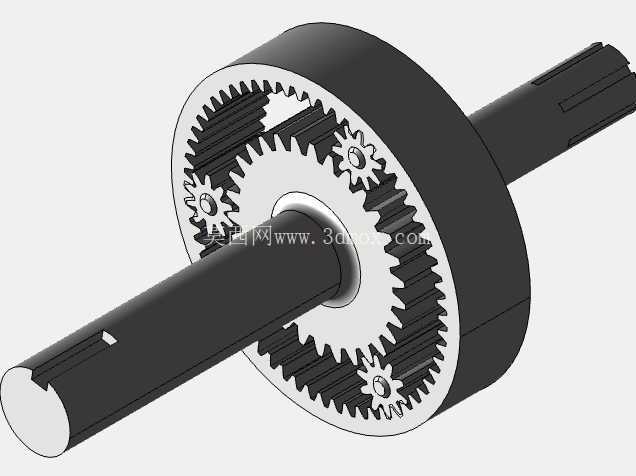

设计层面上,三个行星轮沿太阳轮周向呈120°均布,这种布置方式可以抵消齿轮啮合过程中产生的径向力,输入轴与输出轴的支撑轴承不会承受额外的偏载,能有效延长轴承的使用寿命。齿圈采用一体式环形结构,内齿加工精度控制在7级精度以上,齿圈外圈作为组件的外壳安装基准,可直接通过过盈配合或者止口定位嵌入设备的安装腔体内,不需要额外设计复杂的固定支架。输入轴端设计有扁位结构,可直接与驱动电机的输出轴套配合,通过顶丝锁紧即可传递扭矩,不需要额外加工键槽,适合小扭矩高转速的输入工况;输出轴端加工有标准键槽,可通过平键连接下游的负载轮、联轴器或者执行机构,扭矩传递过程中不会出现打滑问题。

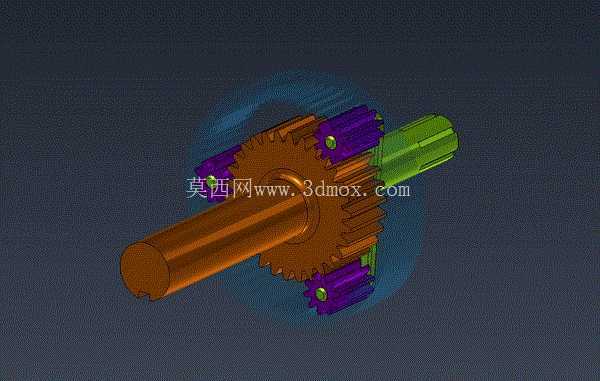

安装边界方面,整个组件的轴向总长度从输入轴端面到输出轴端面控制在合理范围内,径向最大轮廓为内齿圈的外圆直径,安装时只需要预留对应直径的圆柱形腔体即可完成嵌入安装,不需要额外设计侧向的固定结构。行星轮通过滚针轴承安装在行星架的销轴上,销轴与行星架采用过盈压装固定,运行过程中行星轮既可以绕自身销轴自转,也可以随行星架绕太阳轮公转,通过这种运动合成实现减速增扭的效果,减速比由太阳轮齿数与内齿圈齿数的比值决定,这套结构的减速比属于中小减速比区间,适合输入转速较高、需要中等减速比的传动场景。
实际选型使用时需要注意,这类行星齿轮组件的输入转速不能过高,否则行星架的离心力会导致行星轮销轴承受额外的交变载荷,长期高速运行容易出现销轴疲劳断裂的问题;润滑方面采用脂润滑即可,装配时在齿面与滚针轴承位置填充足量的极压锂基脂,正常工况下可以做到长期免维护,不需要额外设计油路或者注油孔。齿侧间隙控制在0.1mm以内,正反转切换时的回程误差极小,适合需要频繁正反转的精密传动场景,比如自动化设备的摆角驱动、小型机械手的关节传动等。组件的所有齿轮均采用渐开线圆柱直齿设计,加工难度低,不需要专用的螺旋齿加工设备,普通滚齿机即可完成加工,制造成本相比斜齿行星结构更低,适合批量生产应用。
从结构细节来看,行星架采用整体式结构设计,相比分体式铆接的行星架,整体式行星架的刚性更好,承受冲击载荷时不会出现行星架变形导致的行星轮偏载问题,能有效避免轮齿偏磨、断齿等失效形式。输入轴与太阳轮采用一体式加工,减少了装配环节的累积误差,太阳轮的齿向跳动可以控制在很小的范围内,啮合过程中不会出现一端接触一端脱开的偏载问题。内齿圈的端面设计有定位止口,安装时可以与设备腔体的端面贴合,保证组件的轴向定位精度,不需要额外调整轴向间隙。输出轴与行星架采用一体式加工,输出轴的径向跳动量小,连接下游负载时不会出现偏心振动的问题,运行平稳性更好。
