直列四缸活塞发动机曲柄连杆配气结构

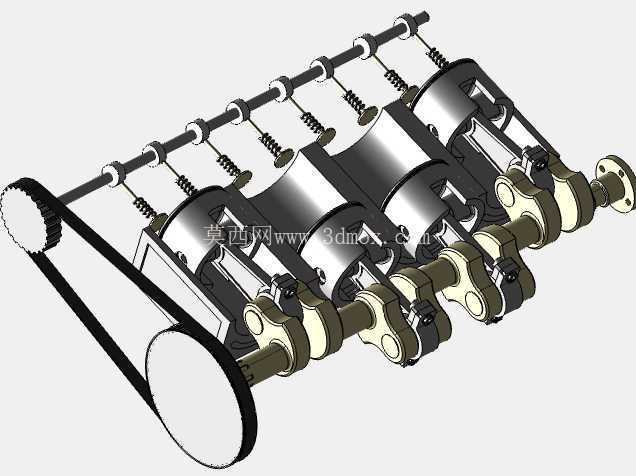

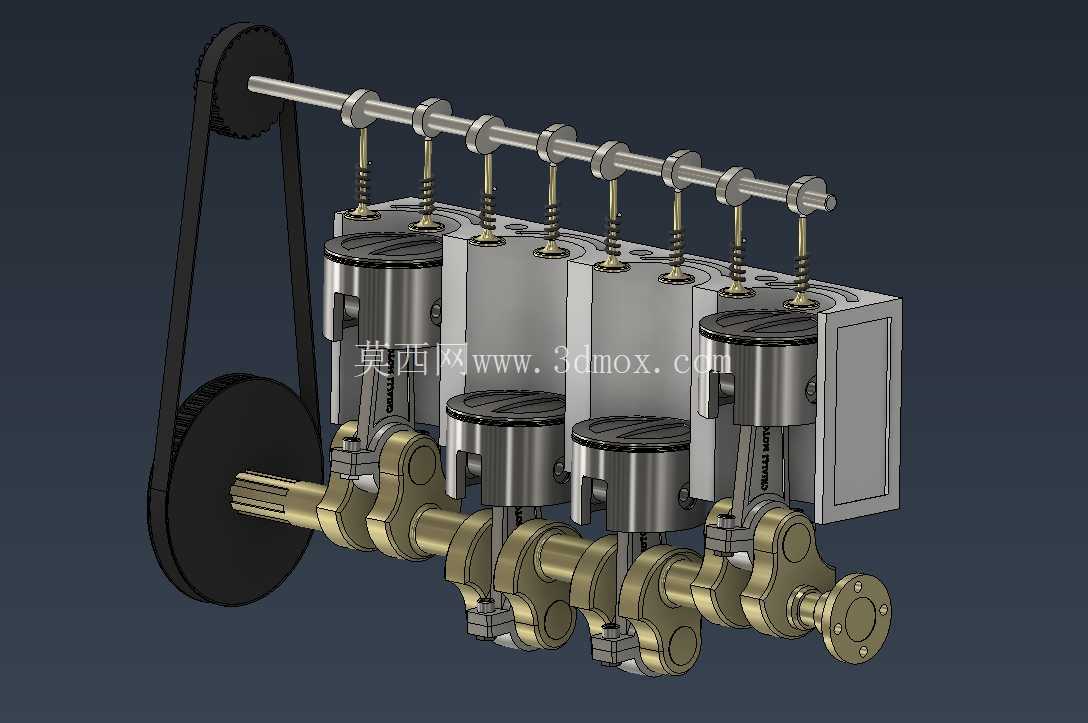

　　这套直列四缸动力单元的三维结构，完整还原了往复式内燃机核心运动副的装配逻辑，可直接用于动力总成教学演示、小型动力设备选型参考、机械原理课程设计的结构校核场景。从实际工程落地的角度看，该结构覆盖了民用小排量动力设备的核心布局逻辑，常见于通用小型发电机组、轻型作业机具、教学实验台架的动力端配置，其直列排布的缸体结构在加工便利性、维护可达性上有天然优势，相比V型、水平对置布局，直列四缸的缸体仅需单平面镗削加工，曲轴的配重平衡设计难度更低，量产阶段的工艺成本控制空间更大。

　　从功能实现逻辑来看，这套结构完整呈现了四冲程发动机的动力传递链路：正时带轮组将曲轴与顶置凸轮轴保持固定传动比连接，确保气门开闭时序与活塞上下止点位置精准匹配，避免气门与活塞运动干涉；活塞通过活塞销与连杆小头连接，连杆大头抱合在曲轴曲柄销上，将活塞的往复直线运动转化为曲轴的旋转扭矩输出；每缸对应布置的进排气门由凸轮轴凸轮型线驱动，配合气门弹簧实现复位，完成进排气循环的时序控制。设计阶段首先要敲定的是缸心距参数，这一尺寸直接决定了整机的横向安装边界，过小的缸心距会导致缸筒壁厚不足，水冷机型的水套布置空间被挤压，热负荷过高时容易出现缸筒变形，过大的缸心距则会导致整机长度冗余，给配套设备的机舱布置带来压力。

　　曲轴的平衡设计是这类直列四缸结构的核心要点，四缸机的一阶往复惯性力可通过曲轴曲拐的对称布置实现自平衡，但二阶惯性力需要通过曲轴配重块的精准配重来抵消部分振动，若用于高转速工况，还需额外配置平衡轴结构，这套模型里的曲轴配重块与曲拐为一体成型结构，对应铸铁锻造曲轴的加工工艺，能满足中低转速工况的强度需求。活塞部分的环槽结构清晰呈现了气环与油环的安装位置，气环负责密封燃烧室的高压燃气，油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞裙部的型线设计需考虑热膨胀量，冷态装配时预留合理间隙，热机状态下裙部膨胀后与缸壁保持合适配合间隙，避免拉缸故障。

　　正时传动部分采用同步带传动结构，相比齿轮传动与链条传动，同步带的运转噪音更低，无需额外润滑，维护更换成本更低，适合对NVH表现有要求的小型动力设备，但设计时需预留张紧轮的安装位置，确保皮带张紧力处于合理区间，避免跳齿导致配气相位错乱。凸轮轴的凸轮型线直接决定了气门的升程与开启持续角，这部分参数需要匹配发动机的动力输出特性，偏向低扭输出的机型会采用较小的气门重叠角，避免低转速下的排气倒流，偏向高转功率输出的机型则会采用更大的气门重叠角，提升高转速下的进排气效率。

　　安装边界层面，这套直列结构的输出端位于曲轴前端，可通过法兰连接飞轮或者动力输出带轮，缸体侧面预留的附件安装位可布置机油泵、水泵等附属部件，缸盖上部的凸轮轴腔室可直接安装气门室罩盖，整机的底部油底壳安装面为平面结构，可根据配套设备的安装空间选择湿式或者干式油底壳配置。在做配套设计时，需要重点校核活塞在上止点时的气门间隙，以及曲轴运转时连杆与缸筒下沿的运动间隙，避免运动过程中出现硬干涉；同时各运动副的润滑通道需要在缸体、曲轴的结构设计中提前预留，确保曲轴主轴颈、连杆轴颈、凸轮轴轴颈、活塞销等位置在运转时能得到持续的压力润滑，减少磨损量，提升整机的使用寿命。对于三维建模从业者而言，这套结构的装配层级清晰，运动副约束关系明确，可直接用于运动仿真分析，验证不同转速下的部件运动轨迹、受力情况，为后续的结构优化、参数调整提供直观的三维参考。
