汽车悬架左上控制臂三维结构

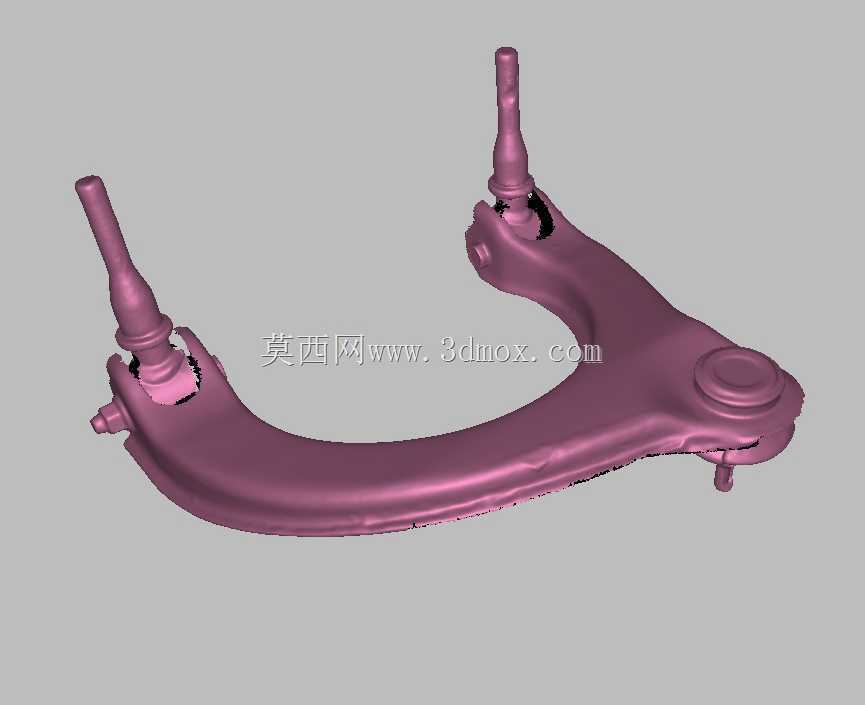

　　该结构对应乘用车前悬架中的左上控制臂，主要承担车轮与副车架或车身之间的铰接传力任务。控制臂属于底盘导向机构的关键零件，工作时既要传递纵向驱动力、制动力，又要约束车轮在横向和垂向运动中的轨迹，使轮胎在跳动、转向及侧倾过程中保持合理的外倾角、前束变化和接地姿态。模型中弧形臂体呈弯梁形态，两端分别设置球销连接结构与衬套安装区域，能够在有限的悬架包络空间内兼顾刚度、强度与运动自由度。

　　从布置角度看，左上控制臂通常位于车轮内侧上方，周边需要避让减振器、转向拉杆、驱动轴、制动软管及车身钣金。臂体采用开放式冲压或铸造轮廓的表达思路，中部截面较宽并沿载荷路径逐渐过渡，端部则围绕铰接点形成局部加强结构。这样的外形并非单纯追求轻量化，而是在轮罩空间狭窄、安装点位置固定的条件下，让弯矩较大的区域获得足够截面高度，同时在靠近球销和衬套处保留装配工具与运动间隙。

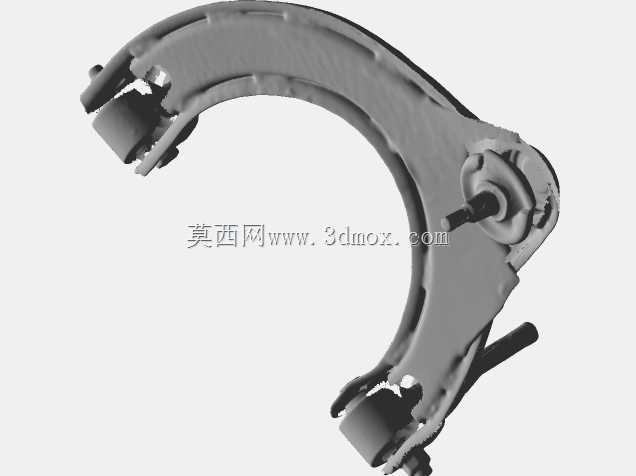

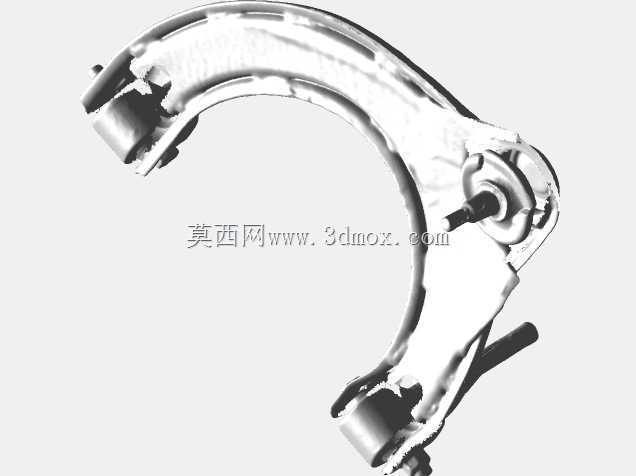

　　两端竖立的销轴结构用于与转向节或轮毂单元相连，球头部位可适应车轮上下跳动和转向时产生的多角度摆动；另一端的铰接区域则通过橡胶衬套与车架连接，衬套能够衰减路面冲击，并允许控制臂绕安装轴线旋转。模型对球销座、防尘罩过渡、臂体冲压筋线、端部凸台及安装孔位均有较明确的形体表达，适合用于悬架硬点校核、拆装干涉检查以及底盘结构方案讨论。

　　在实际选型和设计中，控制臂的长度、铰接点坐标和球销锥角会直接影响主销倾角、轮距变化和抗俯仰特性。安装边界需要重点核对球销中心到衬套中心的距离、衬套孔轴线方向、臂体最低点与轮胎的极限间隙，以及满载跳动和最大转向角时是否与周边部件发生接触。臂体下方与后方还应预留制动管路、线束和防护板的走线空间，避免在剧烈振动工况下产生磨损。

　　结构分析时，可将衬套安装孔作为约束端，在球销处施加制动、转向、侧向冲击等组合载荷，观察臂体弯弧区、焊缝或铸造过渡区的应力分布。对于冲压焊接形式，需关注板件搭接边、翻边高度和焊点布置；对于铸造形式，则应控制壁厚过渡，减少缩孔和应力集中。该三维结构能够帮助设计人员直观理解上控制臂在悬架系统中的承载路径、装配关系和运动边界。
