汽车动力总成后悬置橡胶支承结构

项目分类:汽车 发布时间:2024-10-20 ID:784414
  • 汽车动力总成后悬置橡胶支承结构
  • 汽车动力总成后悬置橡胶支承结构
  • 汽车动力总成后悬置橡胶支承结构
  • 汽车动力总成后悬置橡胶支承结构

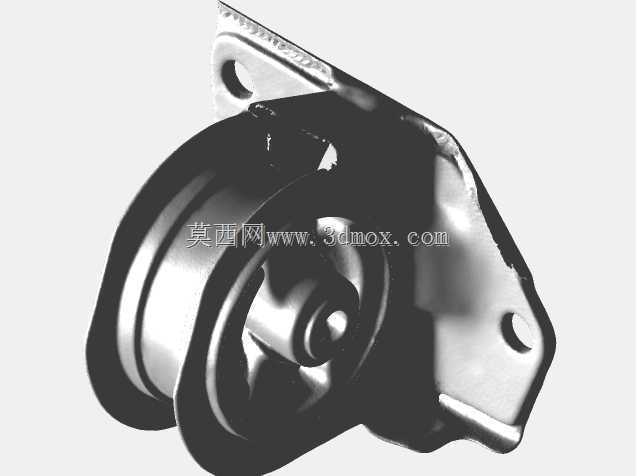

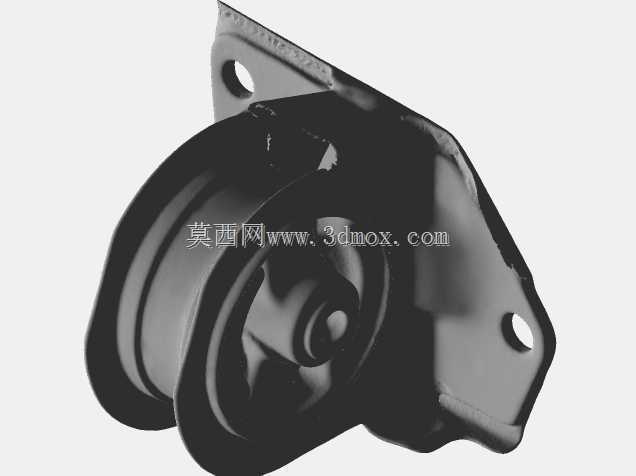

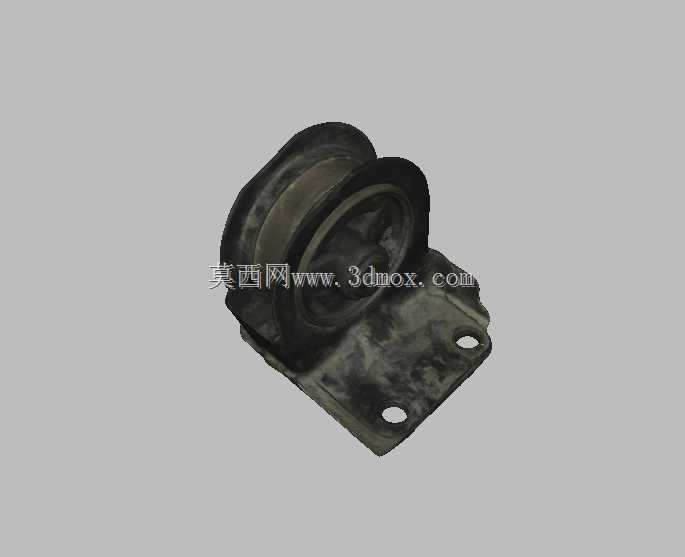

  动力总成后悬置在整车布置里承担的角色,远不止把发动机托在副车架上这么简单。前置横置动力包通常采用三点或四点悬置布局,后悬置往往布置在变速箱壳体尾端靠近车身纵梁的位置,工作中要同时消化怠速抖动、起步扭矩反转、急加减速时的惯性冲击,以及路面颠簸经底盘回传的高频振动。这个支座的扫描数据完整保留了装车件的真实形态:上部是包裹金属骨架的橡胶主簧,环形腔体用来容纳与动力总成对接的定位芯轴,下部延伸出带两个长圆孔的冲压安装底板,孔位方向预留了装配调整余量,方便流水线拧紧时吸收车身焊接公差。

  从结构思路上看,橡胶本体采用变刚度设计思路——静载下靠较低刚度隔离怠速二阶振动,大位移冲击时橡胶侧壁接触限位结构,刚度快速抬升,限制动力包过度窜动,避免急加速时引擎舱内管路与周边钣金磕碰。金属底板的折弯翻边不仅提升了薄板件的抗弯模量,也让橡胶硫化结合面有更大的包络面积,长期承受交变载荷后不容易出现脱胶。底板上两个安装孔的中心距、孔径以及到橡胶主簧轴线的高度差,都是整车NVH调校时的硬边界:孔距决定了与副车架预装支架的互换性,底板平面到悬置中心的高度直接影响动力总成姿态角,进而影响半轴夹角与换挡拉索走向。

  逆向使用这类扫描件时,先要把点云对齐到整车坐标系,提取底板安装面作为基准平面,再拟合橡胶上端内孔轴线,核对悬置静载位置点与动力包质心的相对关系。橡胶部分的自由曲面不必追求参数化特征,保留网格形态用于干涉检查即可;金属底板、衬套内管这些机加件则需要重建出精确的圆角、壁厚与孔特征,供后续做模具开模或支架改型参考。实际装车场景中,这类支座还要兼顾冷热循环——引擎舱辐射热会让橡胶蠕变,所以主簧下方通常留有散热间隙,底板与车身之间也会加隔振垫片,避免金属硬接触传递结构噪声。维修更换时,安装孔的长圆设计允许技师在不吊出发动机的情况下微调悬置位置,补偿旧车副车架变形带来的错位,这也是外形尺寸边界里必须保留的工艺细节。
