WillWood超轻钻孔制动盘带帽结构

　　这套三维结构围绕高性能车辆制动系统中的盘式制动转子展开，重点表达WillWood UltraLite系列轻量化制动盘与中心安装帽之间的装配关系。模型把摩擦环、通风间隙、钻孔阵列、中心轮毂帽、螺栓孔位和轮廓过渡都拆解得比较清楚，适合在底盘制动方案校核、卡钳匹配、轮辋空间检查以及改装件结构沟通时作为直观参考。

　　从实际装车场景看，制动盘位于车轮内侧，制动时卡钳活塞推动刹车片夹紧摩擦环，把车辆动能转化为热能耗散。钻孔摩擦面的作用不只是外观识别，更直接影响散热、排屑、排水和摩擦片表面清洁。盘面密布的小孔可以在高频制动过程中增加气流通道，帮助热量从摩擦区带走；雨天或路面有水膜时，孔位也能降低刹车片与盘面之间的水滑倾向。对于频繁制动、赛道行驶或重量敏感的车辆，摩擦环与中心帽分体设计还有利于在保证安装刚度的同时降低非簧载质量。

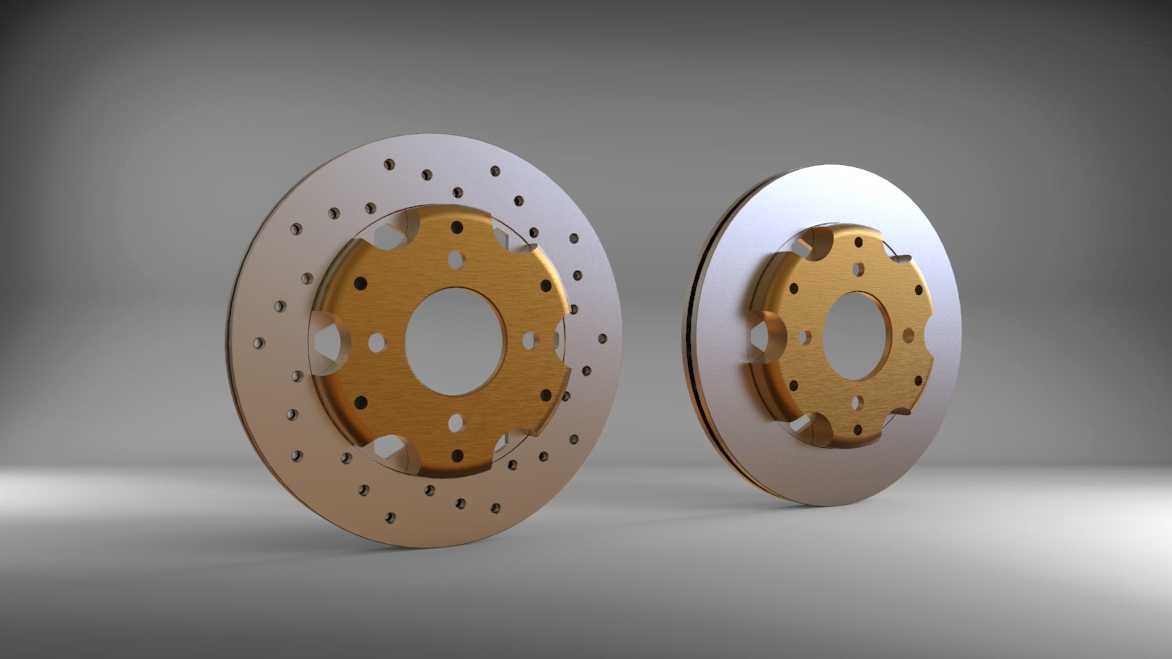

　　结构上，外侧摩擦环采用大直径圆环形态，盘面厚度需要给刹车片接触、热膨胀和磨损余量留出边界。中心帽承担扭矩传递任务，内孔与轮毂定位面配合，周向孔位用于与车轮或轮毂连接。模型中金色中心帽与银灰色摩擦环形成明显分区，能够看出两者并非简单平面贴合：中心帽外缘通过台阶、卡口或紧固件区域与摩擦环连接，摩擦环内侧保留了断续窗口，既减轻材料堆积，也让空气能够穿过盘体内部。

　　设计这类零件时，不能只看圆盘外形。首先要确认制动盘有效摩擦半径与卡钳中心线是否匹配，刹车片内外弧边应落在摩擦环允许接触范围内，避免片边压到孔区外缘或越出盘体。其次，中心帽安装孔分布圆、孔径、孔数和定位止口直径必须与轮毂接口一致，任何孔位偏差都会导致装配干涉或螺栓受力不均。模型中中心帽的异形外轮廓不是随意造型，它需要避让卡钳、轮毂螺栓、轮辐内侧以及转向节附近零件，同时维持足够的截面来传递制动力矩。

　　外形尺寸边界方面，大直径制动盘能够增加制动力臂，但也会提高对轮辋内径和卡钳位置的要求。盘体轴向厚度决定卡钳两侧刹车片的初始间距，通风盘两片摩擦面之间的内筋或连接结构则影响热容量与变形控制。钻孔直径、孔边距和周向间距需要兼顾散热效率与摩擦面连续性：孔过密会削弱摩擦环截面，孔边离内外圆过近则容易形成应力集中；孔位与刹车片扫掠区域重合时，还要考虑制动噪声、踏板脉动和片材局部磨损。

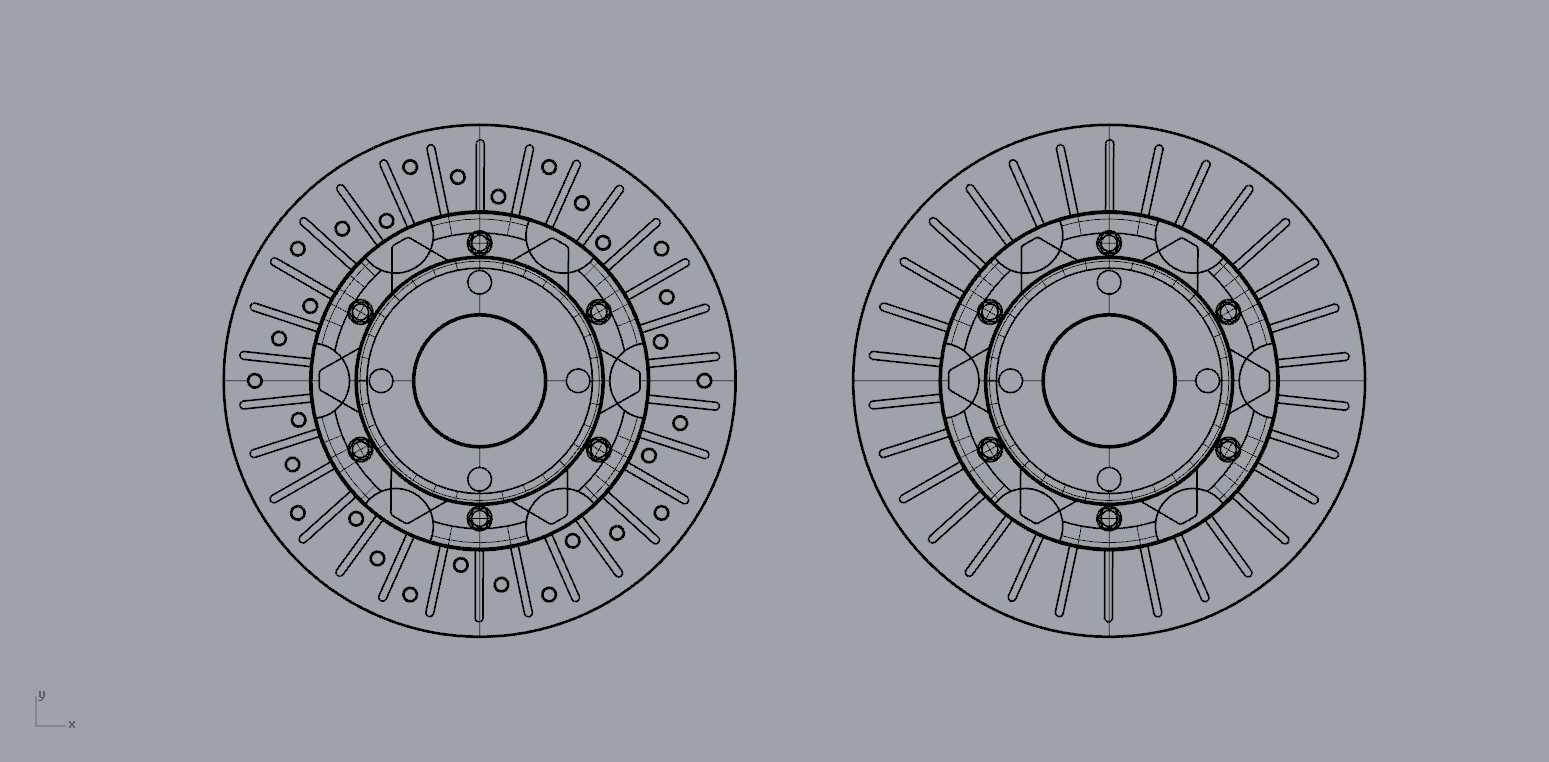

　　从建模思路看，摩擦环适合先以回转体建立基础轮廓，再按真实孔阵列进行周向切孔，内圈窗口可通过对称阵列或按装配关系单独控制。中心帽则应从安装基准出发，先确定中心轴线、定位止口和螺栓孔分布圆，再向外塑造与摩擦环连接的承载轮廓。两者装配时，同轴度、端面贴合度和紧固件避让空间是关键。若用于后续工程校核，还应在模型基础上补充材料属性、摩擦热载荷、螺栓预紧力以及盘帽连接方式，才能进一步评估热变形、热斑和疲劳风险。

　　在维护与选型层面，这种带帽制动盘通常用于对重量、散热和外观识别都有要求的制动系统。摩擦环属于消耗件，中心帽在结构完好时可重复使用，因此分体结构也便于更换摩擦环。实际设计中还要关注动平衡、防氧化涂层、刹车片兼容材料以及轮毂螺母压紧面。三维模型把这些空间关系集中呈现出来，能够帮助结构工程师在轮辋内部完成干涉检查，也能让制动系统装配人员提前理解盘体方向、孔位对应关系和中心帽承载路径。
